1.6

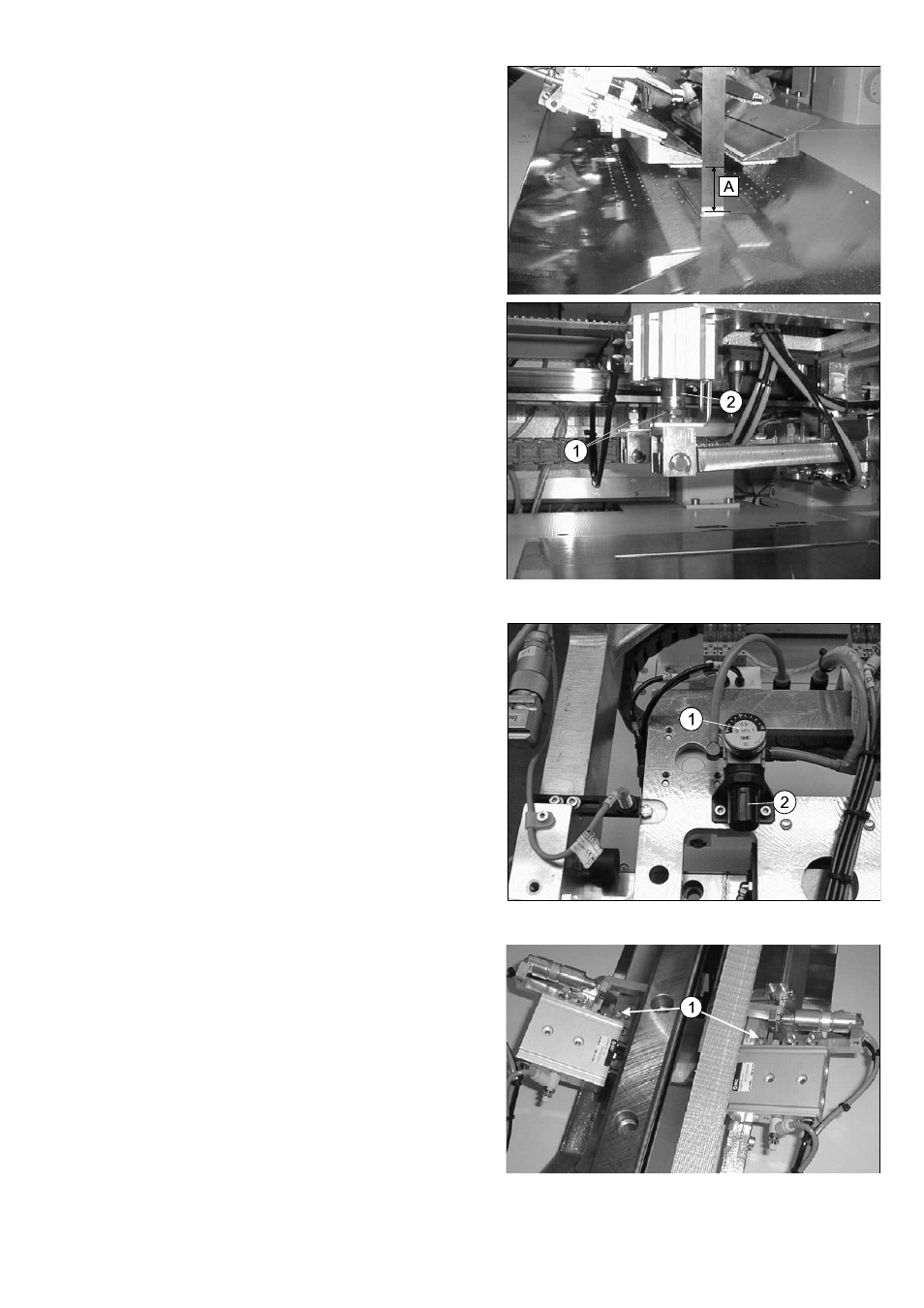

Hauptklammerhöhe einstellen
Die Hauptklammerhöhe in der Einlegeposition muß 30
mm betragen.
Um sie zu verändern lösen Sie die Muttern (1) an bei-
den Klammerdruckzylindern und verdrehen die Kolben-
stange (2), bis die Sollhöhe eingehalten wird.
1.7
Hauptklammerdruck einstellen
Der Klammerdruck muß 3,5 bar betragen. Er kann am
Manometer (1) auf dem Klammerschlitten abgelesen
werden.
Um ihn einzustellen, ziehen Sie den schwarzen Dreh-
regler (2) heraus und drehen ihn in die erforderliche Rich-
tung. Drücken Sie ihn anschließend wieder ein.
1.8
Druckverteilung Hauptklammer
Über die gesamte Hauptklammerfläche muß gleichmä-
ßiger Druck herrschen.
Bringen Sie die Klammer in Einlegeposition und legen
Sie dünnes Nähmaterial unter die Klammerarme. Schlie-
ßen Sie die Hauptklammer (über Steuerung: „Ausgang
prüfen (output)“). Ziehen Sie das Nähmaterial seitlich
und prüfen Sie den gleichmäßigen Druck der Klammer.
Falls erforderlich können Sie den Druck regulieren. Lö-
sen Sie dazu die Sicherungsmuttern (1) der beiden In-
busschrauben (2). Verdrehen Sie die beiden Inbus-
schrauben (2), bis der richtige Hauptklammerdruck
herrscht. Ziehen Sie danach die beiden Sicherungsmut-
tern (1) wieder fest.
