Seite 64
3-8
1.9
Klammerschnellverstellung Doppel-/
Einfachpaspel (Option)
Am Führungskopf befindet sich ein Magnetschalter, der
die Hauptklammern je nach eingelegtem Falter automa-
tisch in die korrekte Position bringt. Diese Positionen kön-
nen Sie einstellen.

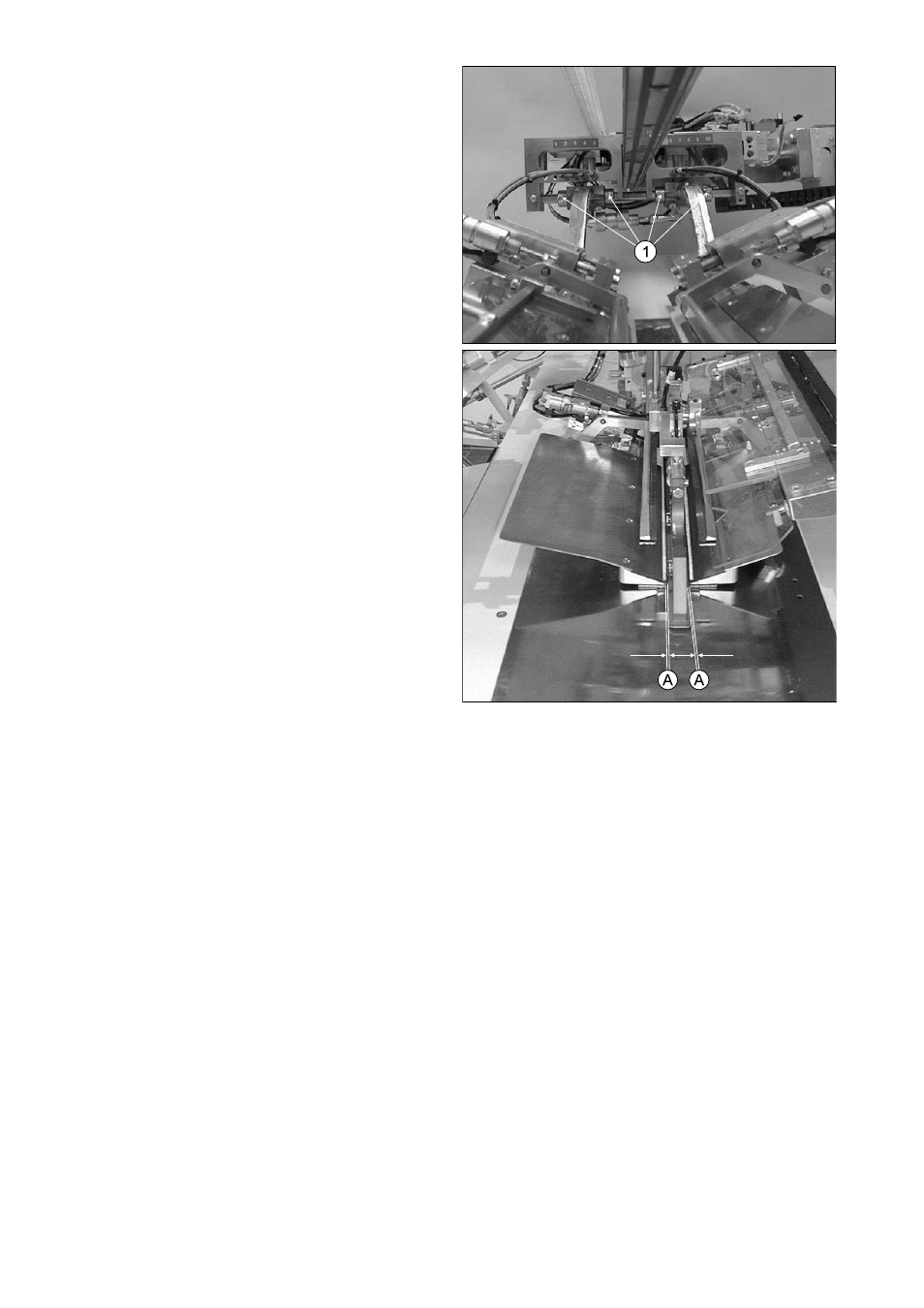

Montieren Sie Falter und Führungskopg für Doppelpas-
pel und verschieben Sie die beiden inneren Stellringe
(1) so, daß zwischen Sohlen- und Hauptklammerkante
ein Abstand von 1,5 mm besteht (siehe unteres Bild).
Montieren Sie nun Falter und Führungskopf für Einfach-
paspel und verschieben Sie den äußeren Stellring (1)
so, bis der Abstand 1,5 mm beträgt und sich die Klam-
mer nur nach einer Seite verschieben kann.
Ziehen Sie anschließend die Schrauben aller Stellringe
fest an.
1.10 Klammerschnellverstellung Sakko/
Hose (Option)
Diese Option ist für diese Maschine nicht verfügbar.
