Einstellungen am Oberteil
3.1

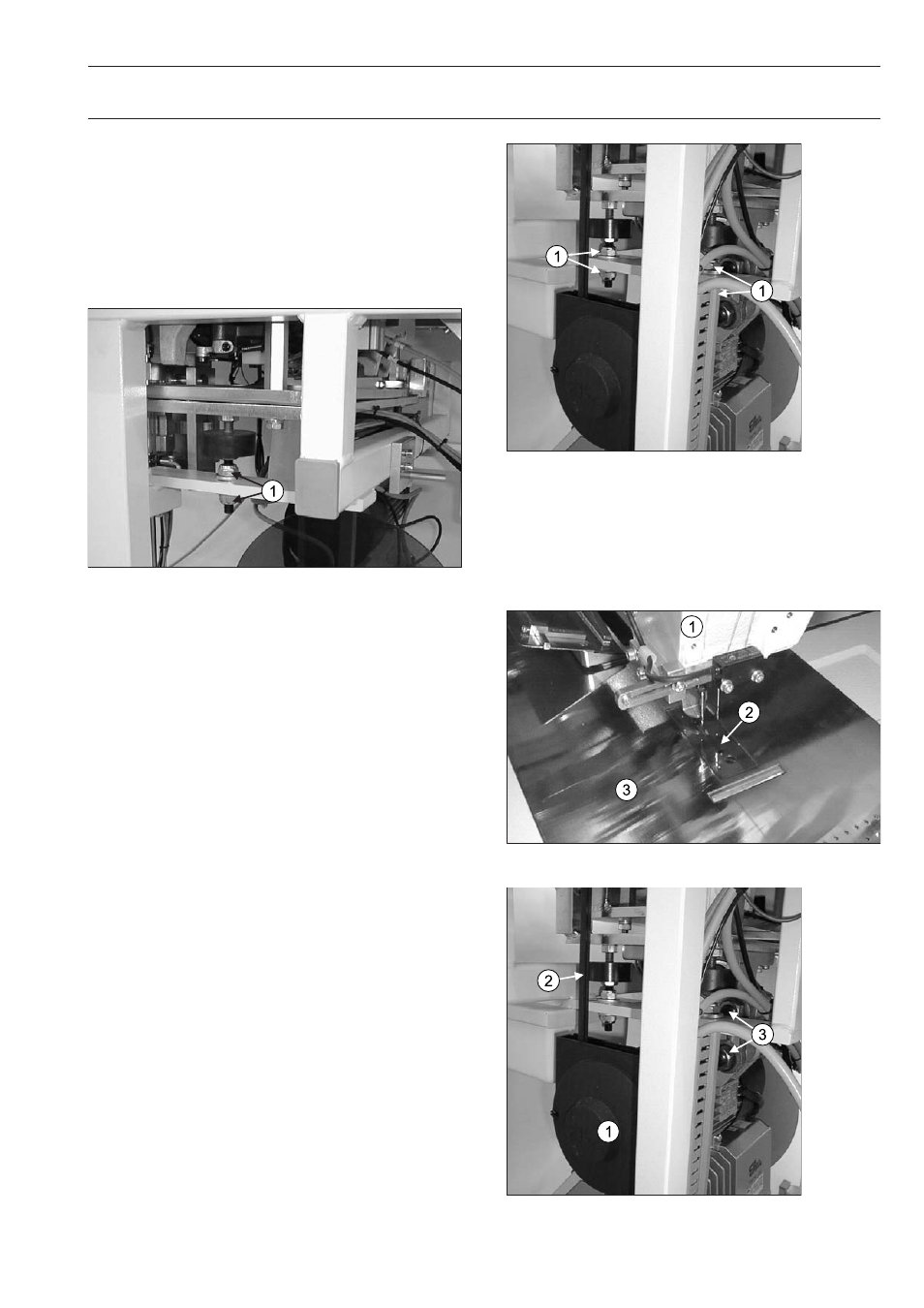

Höheneinstellung des Oberteils
Die Grundplatte des Oberteils muß sich in einer Ebene
mit der Oberkante des Arbeitstisches befinden.
Zur Höhenverstellung und waagrechten Ausrichtung lö-
sen Sie die Muttern (1) und verstellen diese durch ein-
bzw. ausdrehen. Ziehen Sie dann die Kontermutter wie-
der fest.
3.2
Seitliche Einstellung des Oberteils
Die Stichplatte (2) des Oberteils (1) muß sich genau in
der Aussparung des Gleitbleches (3) befinden.
Lösen Sie die Halteschrauben im Aufnahmerahmen (sie-
he Punkt 3.1) und richten das Oberteil genau aus. Zie-
hen Sie anschließend die Kontermuttern wieder fest.
3.3
Antriebsriemenspannung des Näh-
motors
Der Antriebsriemen (2) des Nähmotors (1) muß sich in
der Mitte etwa 2 cm durchdrücken lassen.
Um ihn zu spannen lösen Sie die Halteschrauben (3)
des Motors und verschieben diesen vertikal, bis die rich-
tige Spannung erreicht ist. Ziehen Sie dann die Halte-
schrauben wieder fest.
