Beisler 100-68 Benutzerhandbuch
Seite 119

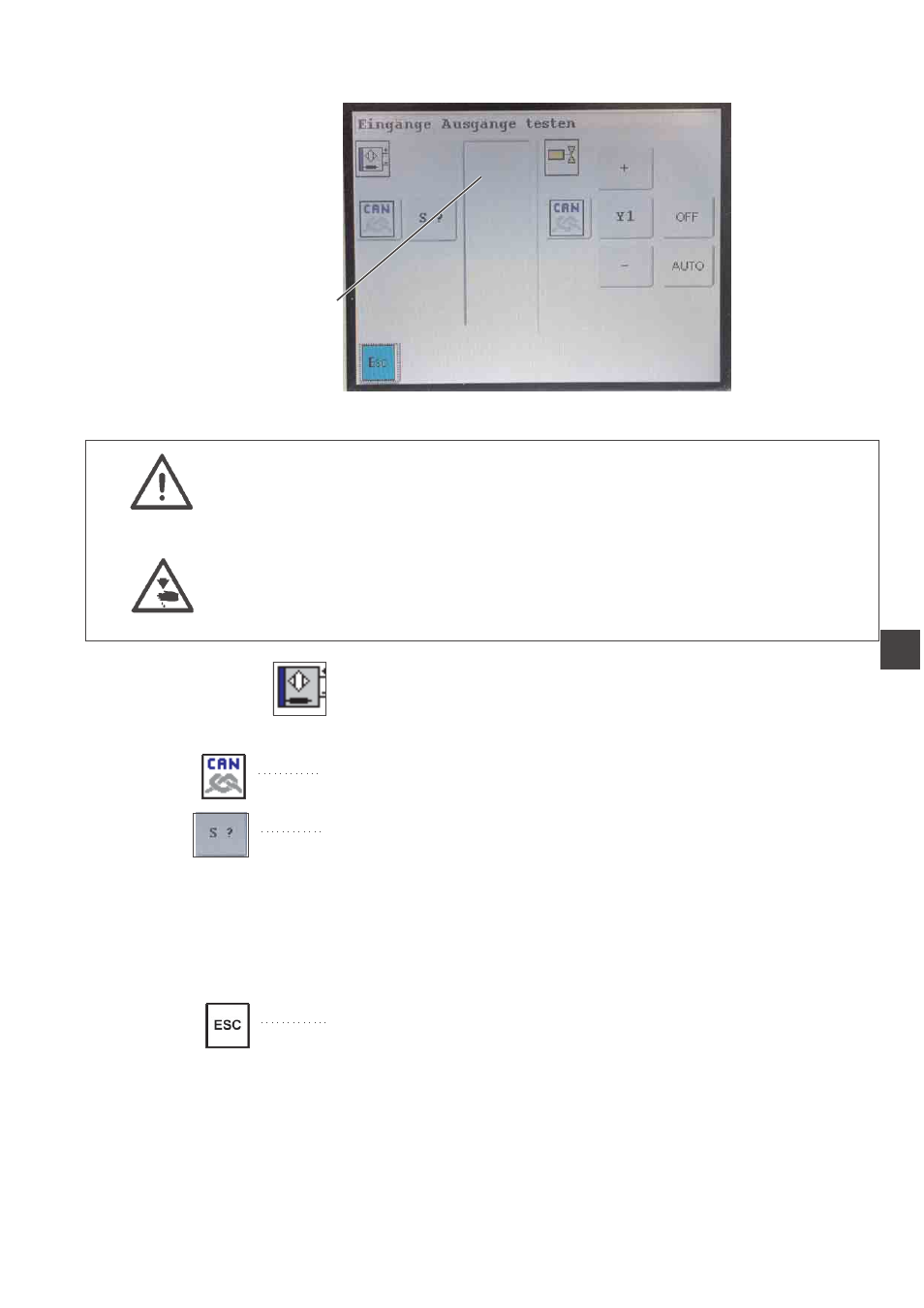

Eingänge/ Ausgänge testen
Eingänge
Ausgänge
ACHTUNG !
Die Eingangselemente sind im Werk sorgfältig eingestellt worden.
Das Einstellen und korrigieren darf nur von ausgebildetem
Servicepersonal durchgeführt werden.
Vorsicht Verletzungsgefahr !
Während der Funktionsprüfung nicht in die laufende Maschine greifen.
Eingangselement testen
–
Mit der Taste “CAN” zwischen dem Basismodul (Eingänge S1 bis
S104) und dem CAN-Knoten wechseln (Eingänge SC101 bis
SC116).
–
Taste “S?” antippen.
Der “Nummernblock” wird geöffnet.
–
Code-Nummer des gewünschten Eingangselements eingeben
(siehe Tabellen).
–
Eingangselement betätigen und Schaltzustand am Display prüfen.
Im Feld 1 wird die Bezeichnung und der Schaltzustand (+/-) des
betätigten Eingangs angezeigt.
–
Zum Verlassen des Menüs Funktionstaste “ESC” antippen.
HINWEIS !
Es können auch mehrere Eingänge hintereinander getestet werden.
29
4
1
