7. Unterfadenfänger einstellen

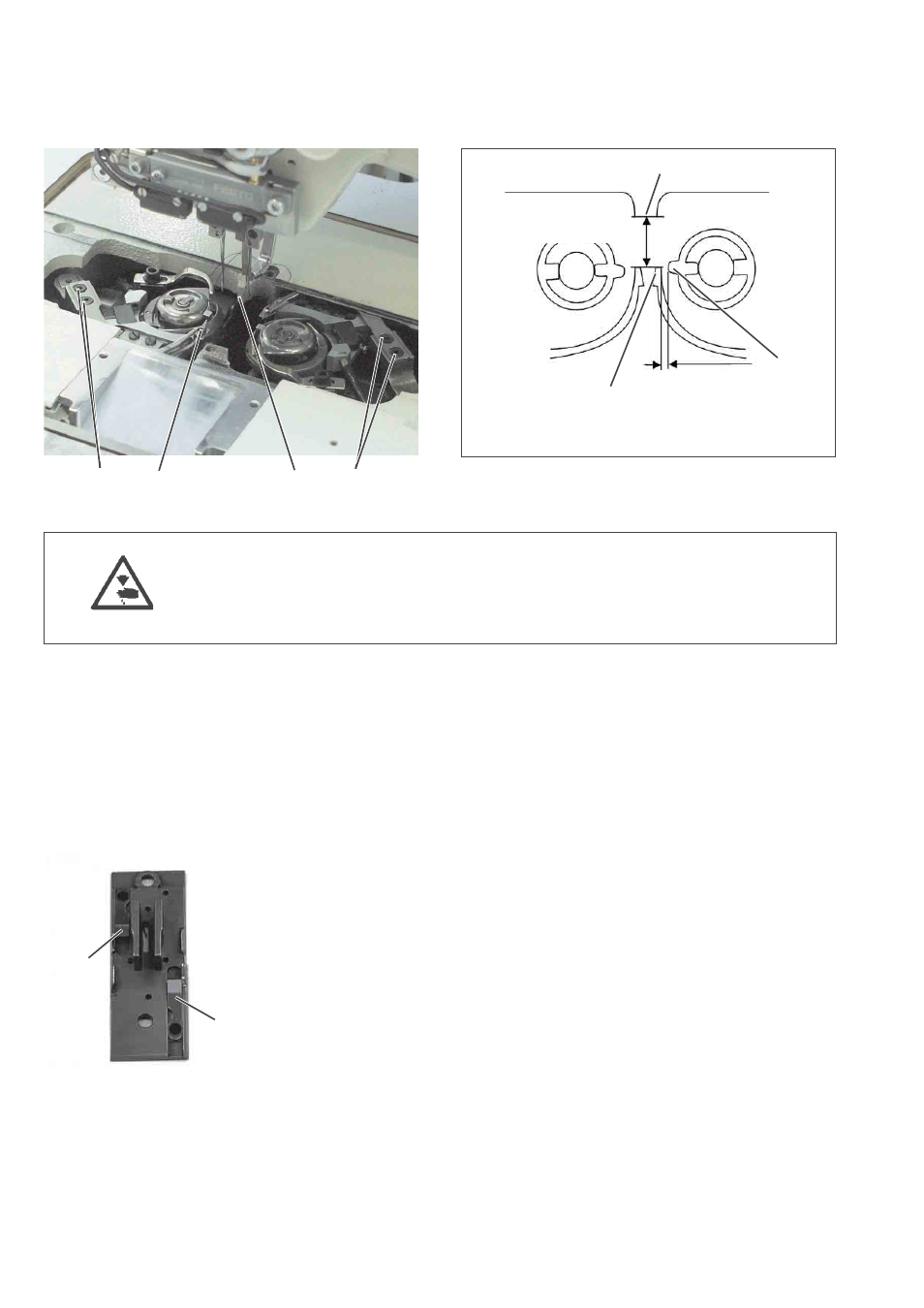

7.1 Fadenfänger
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Unterfadenfänger nur bei ausgeschalteter Nähanlage einstellen.
Regel und Kontrolle
Die Fadenfänger sind korrekt eingestellt, wenn die Fadenfängerspitze
2 im Ruhezustand einen Abstand von 27,2 mm zur Kante 1 und einen
Abstand von 0,1 mm zur Spulengehäusenase 4 hat.
–
Fadenfänger ausschwenken.
– Prüfen, ob die Spitze 2 einen Abstand von 27,2 mm zur Kante 1
hat.
– Prüfen, ob der Abstand zwischen Fadenfänger und
Spulengehäusenase 4 einen Abstand von 0,1 mm hat.
Korrektur
–
Schrauben 3 lösen.
– Fadenfänger 2 entsprechend einstellen.
– Schrauben 3 festdrehen.
Gegenmesser
–
Stumpfe Gegenmesser5 und 6 nachschleifen oder austauschen.
32
3 2 1
2
0,1 mm
27,2 mm
1
4
5
6
