12.3 Reißverschlussschere
12.3.1 Schere einstellen

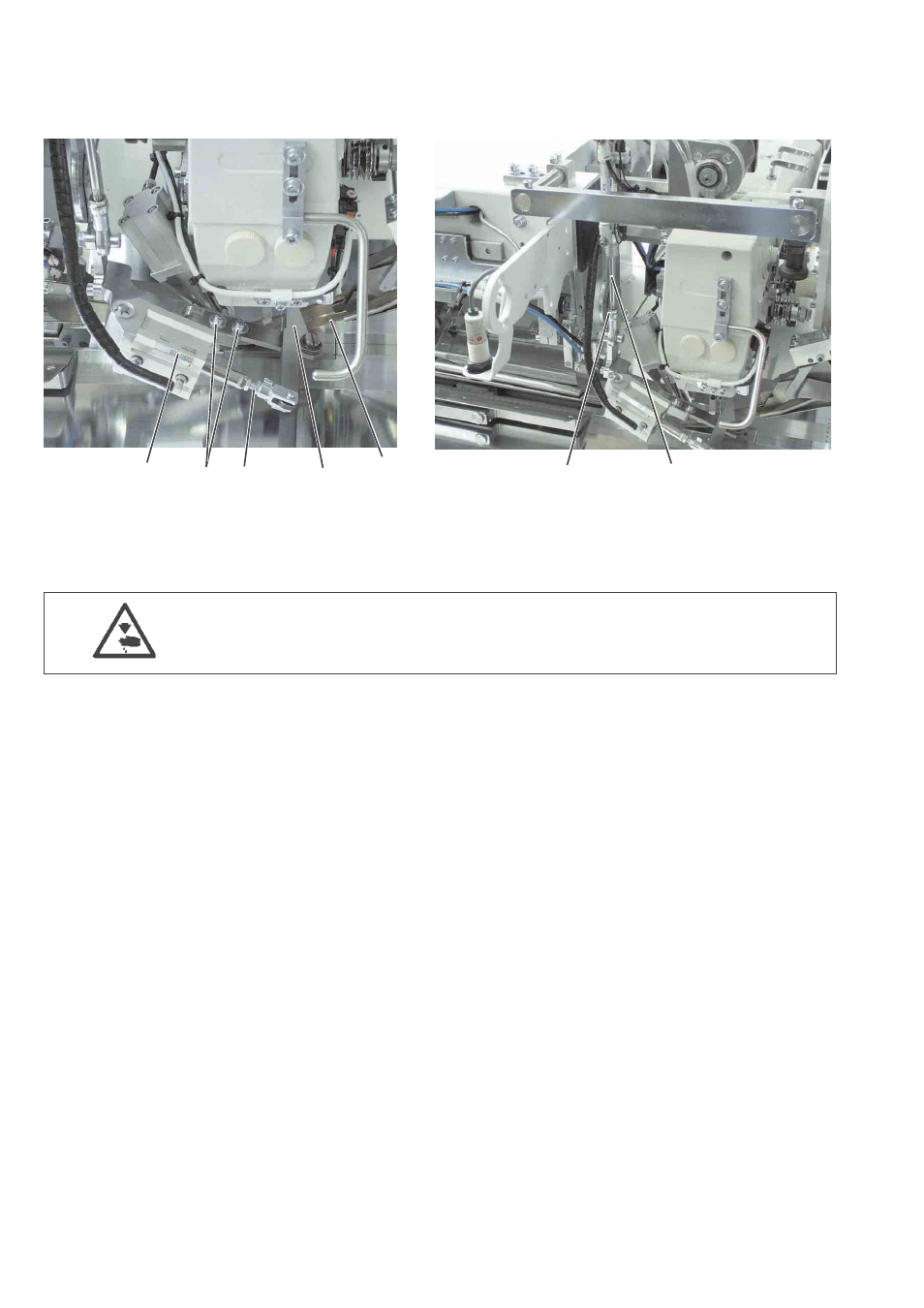

Die Reißverschlussschere 2 wird zum Ablängen von
Endlosreißverschlüssen eingesetzt. Zylinder 6 schwenkt die Schere
nach unten; Zylinder 5 betätigt die Schere.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Reißverschlussschere nur bei ausgeschaltetem Hauptschalter prüfen
und einstellen.
Regel
Die Schere 2 muss so weit einschwenken, dass beide
Reißverschlussteile 1 geschnitten werden.
Je weiter die Reißverschlussteile in der Schere liegen, um so geringer
ist der Verschleiß der Scherenteile.
Im eingeschwenktem Zustand darf sie die Nadeln nicht berühren.
Schere einstellen
–
Kontermutter 7 lösen.
– Schere 2 von Hand herunterdrücken und mit Kolbenstange 6 so
einstellen, dass die Schere parallel zum Auflageblech steht.
– Kontermutter 7 festdrehen.
– Schrauben 4 lösen.
– Abstand der Schere zu den Nadeln einstellen.
– Schrauben 4 festdrehen.
– Kolbenstange 3 vom Zylinder 4 so einstellen, dass die
geschlossenen Scherenhälften beim ausgefahrenem Zylinder leicht
überlappen.
