Nadeln wechseln
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Nadeln nur bei ausgeschaltetem Hauptschalter wechseln.
Gefahr von Schnittverletzungen!
Beim Wechseln der Nadeln nicht in den Bereich des Mittelmessers 3
greifen.
–
Faltstation zur Seite wegschwenken (siehe Kapitel 2.1)
Die Nadeln sind frei zugänglich.
–

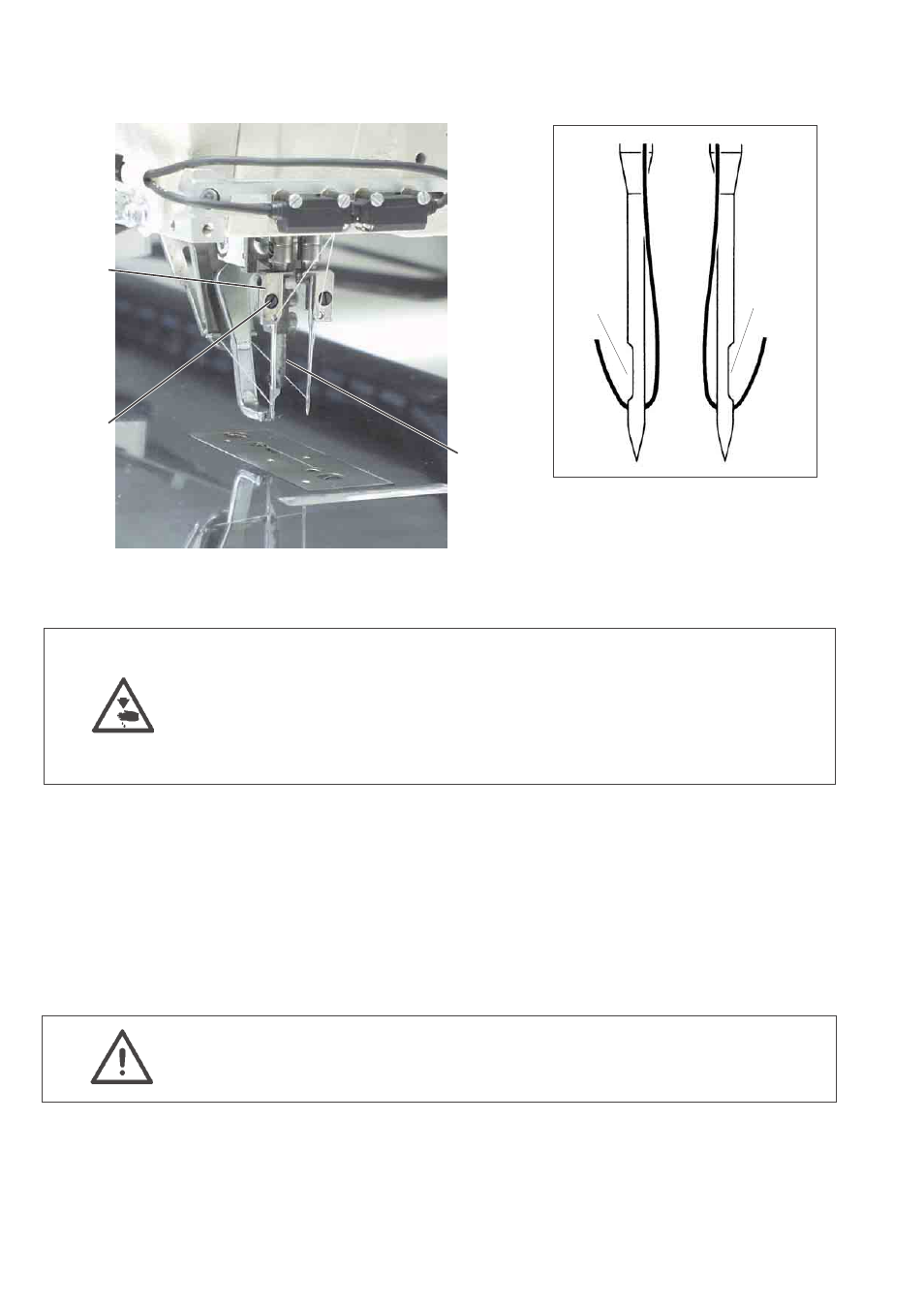

Schraube 2 lösen und Nadel aus Nadelhalter 1 entfernen.
–
Neue Nadel bis zum Anschlag in die Bohrung des Nadelhalters 1
einschieben.
ACHTUNG!
Von der Bedienungsseite der Nähanlage aus gesehen muss die
Hohlkehle 4 der linken Nadel nach links und die Hohlkehle 5 der
rechten Nadel nach rechts zeigen (siehe Skizze).
–
Schraube 2 fest anziehen.
ACHTUNG!
Nach dem Wechsel auf eine andere Nadeldicke muss der Nadelschutz
am Greifer nachjustiert werden (siehe Serviceanleitung).
