10. Fotozellen für die Pattenabtastung
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Reflexlichtschranken nur bei ausgeschalteter Nähanlage einstellen.
Regel und Kontrolle

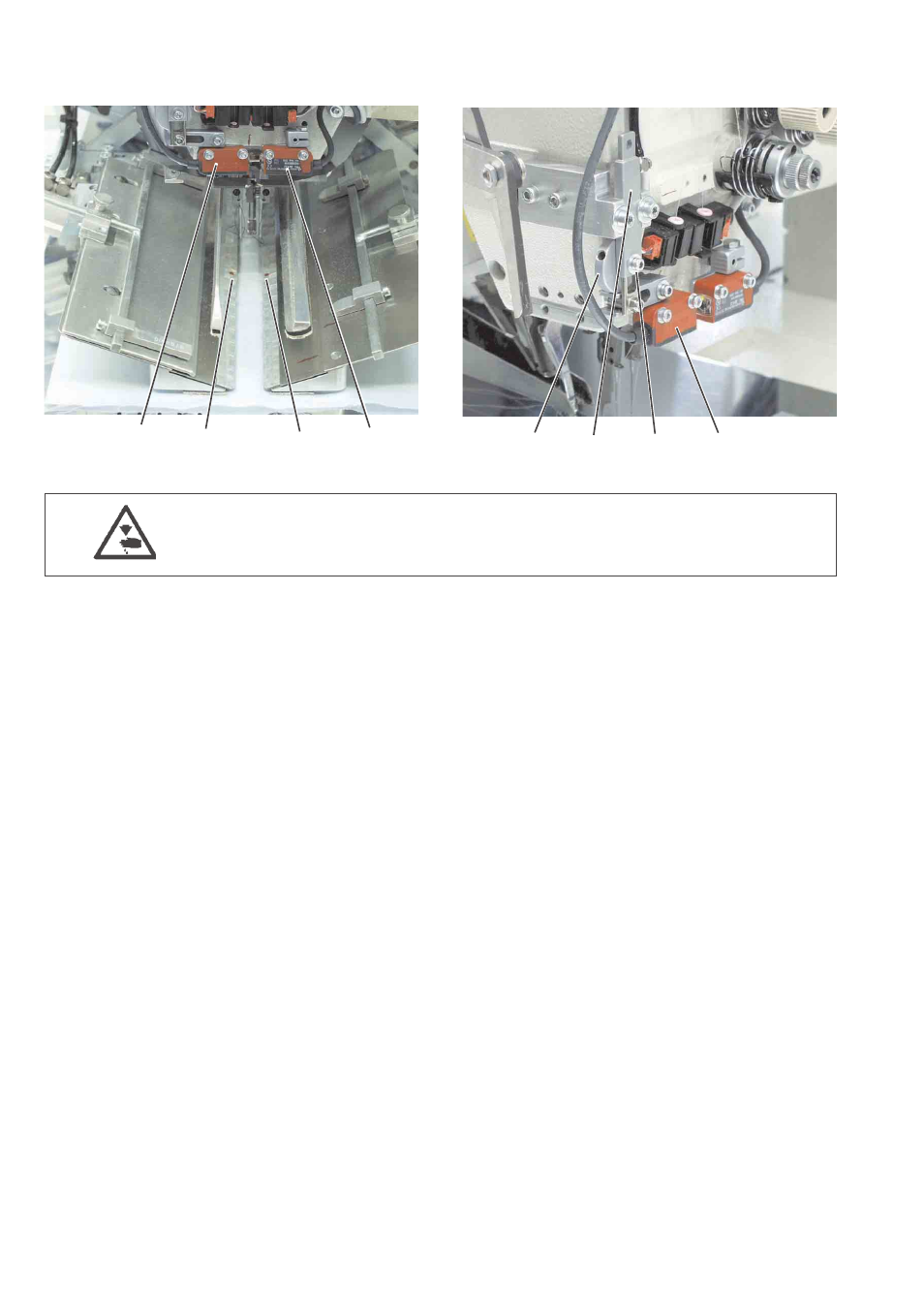

Die Lichtpunkte 2 und 3 der Fotozellen 1 und 4 müssen auf die
Reflexfolien der Hauptklammer strahlen.
Dabei müssen die Lichtpunkte ca 1,5 - 2 mm von der Außenkante auf
die Reflexfolie auftreffen.
–
Prüfen, ob der Lichtstrahl der Fotozellen auf die Reflexfolie
scheint.
Korrektur
–
Schrauben an der Fotozelle lösen.
– Fotozelle einstellen
– Schrauben an der Fotozelle festdrehen.
Korrektur linke Lichtschranke für Brustleistentasche
Bei Nähanlagen für Brustleistentaschen wird die linke Lichtschranke 4
bei Anwahl eines Brustleistenprogramms automatisch durch den
Zylinder 6 auf die richtige Position versetzt.
–
Brustleistenprogramm anwählen.
– Brustleiste anlegen.
– Schraube 5 lösen.
– Lichtschranke mit Exzenter 7 passend zur Brustleiste einstellen.
– Schraube 5 festdrehen.
40
4 3 2 1 7 6 5 4
