2.6 Restfadenwächter

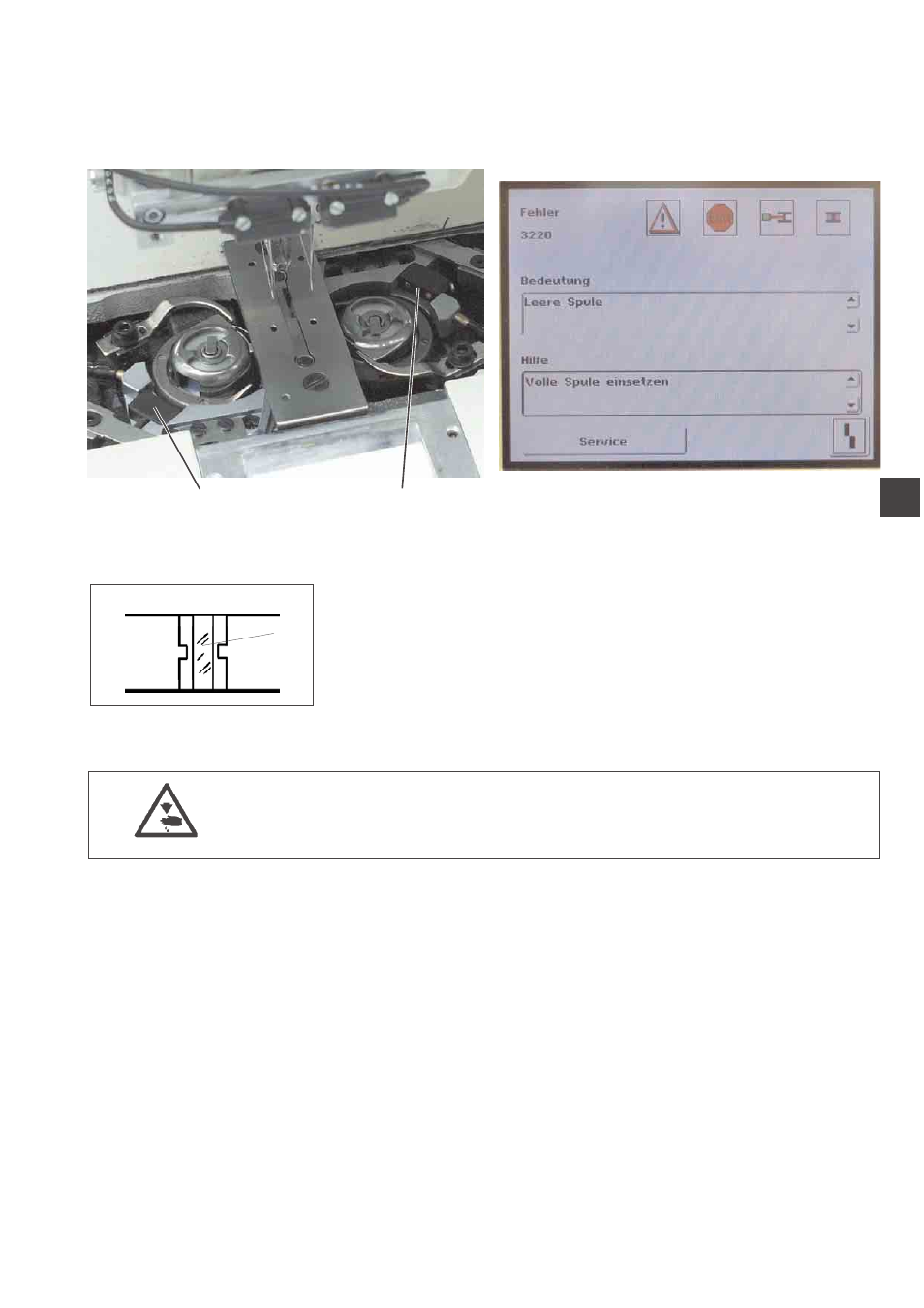

Der Restfadenwächter überwacht mit den Infrarot-Reflexlicht-
Schranken 1 und 2 die linke und rechte Greiferfadenspule.
– Bei leerer Spule wird der von der Lichtschranke 1 bzw. 2
ausgesendete Lichtstrahl an der freiliegenden Reflexionsfläche 3
der Spulennabe reflektiert.
– Das Display des Steuergerätes zeigt die im rechten Bild
abgebildete Meldung an.
– Durch den in der Vorratsrille der Spulennabe befindlichen
Restfaden wird der Tascheneingriff sicher zu Ende genäht.
Der Transportwagen stoppt in seiner hinteren Endstellung.
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Linsen der Lichtschranken nur bei ausgestellter Nähanlage reinigen.
– Hauptschalter ausschalten.
– Bei jedem Spulenwechsel die Linsen der Lichtschranke mit einem
weichen Tuch säubern.
– Hauptschalter einschalten.
– Neuen Nähvorgang starten.
