2.

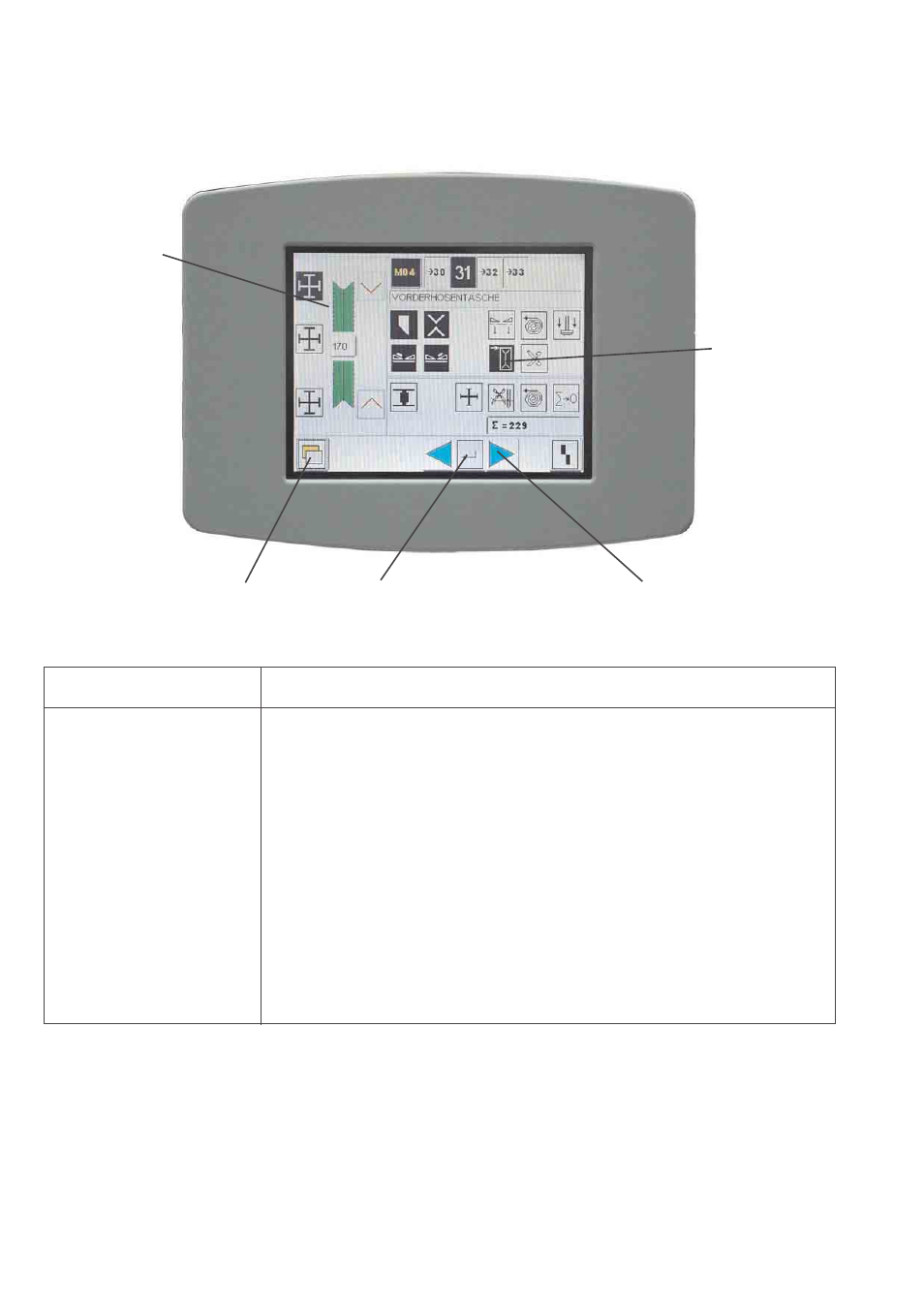

Bedienterminal
Die Ein- und Ausgabe von Daten erfolgt über ein Touch-Screen
Bildschirm.
Farb-Display
Funktions-
symbole
Escape-Taste
OK-Taste
Cursortasten
Return-Taste
Taste/ Tastengruppe
Funktion
Cursortasten
Funktion / Parameter anwählen.
v, w : Symbol der gewünschten Funktion/ Parameter anwählen
r, s : Funktion / Parameter ein-/ausschalten,
Vorherige/ nächste Stufe des Wertes anwählen,
Prüfprogramm aktivieren
Escape-Taste
Alten Wert wieder anzeigen.
OK-Taste
Fenster zur Einstellung der angewählten Funktion/ Parameter öffnen.
Eingestellten Wert übernehmen.
Funktionssymbole
Funktion/ Parameter direkt anwählen.
2.1
Bedienen des Touch-Screen Monitors
Um eine Funktion zu starten, wird der Bildschirm an der Stelle, an der
das entsprechende Symbol angezeigt wird, mit einer Fingerspitze
berührt.
–
Fingerspitze direkt auf das gewünschte Funktionssymbol tippen.
