Beisler 100-68 - Handbuch (Seite 66)

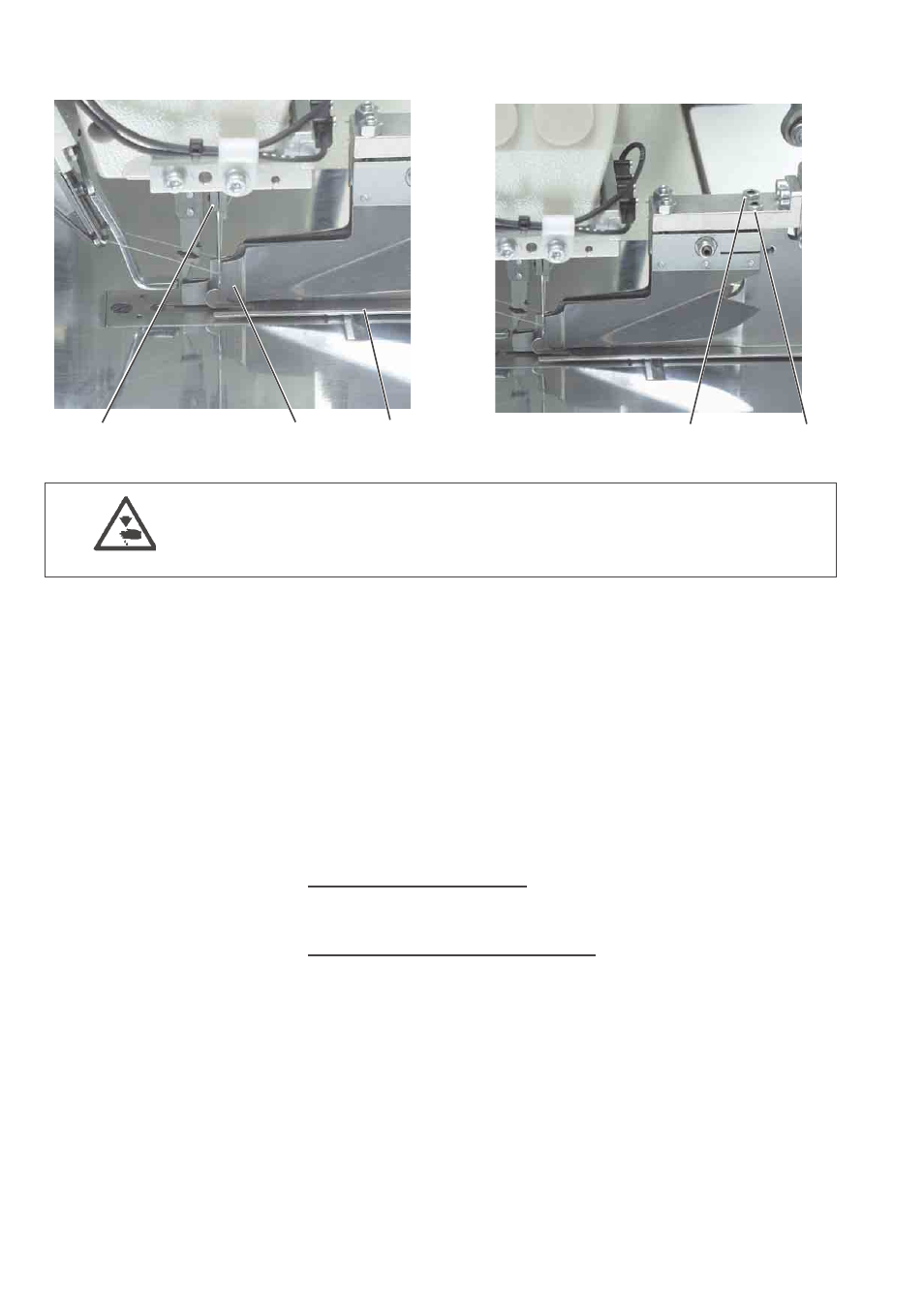

4.4 Führungsbleche am Faltstempel
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Führungsbleche nur bei ausgeschalteter Nähanlage einstellen.
Regel und Kontrolle
Der seitliche Abstand der Führungsbleche 2 zu den Nadeln sollte
möglichst gering sein. Die Führungsbleche dürfen jedoch nicht an den
Nadeln oder den Nadelhaltern 3 anliegen, da sonst zu starke
Geräuschentwicklung, Beschädigung der Führungsbleche und des
Nadelkopfes und Fadenbruch möglich sind.
Zwischen der Sohlenoberseite 1 und der Unterseite des
Führungsbleches 2 darf ein Abstand von max 0,5 mm bestehen.
Nur bei Verarbeitung besonders großer Materialstärken muss der
Abstand vergrößert werden.
–
Faltstempel absenken.
– Stellung de Führungsbleche zu den Nadeln prüfen.
Korrektur
Führungsbleche ausrichten
–
Führungsbleche vorsichtig mit Flachzange ausrichten.
Höhe der Führungsbleche einstellen
–
Kontermutter 4 und 5 lösen.
– Mit den Inbusschrauben den Abstand der Führungsbleche 2
einstellen.
– Kontermutter 4 und 5 festdrehen.
26
3 2 1
5 4
