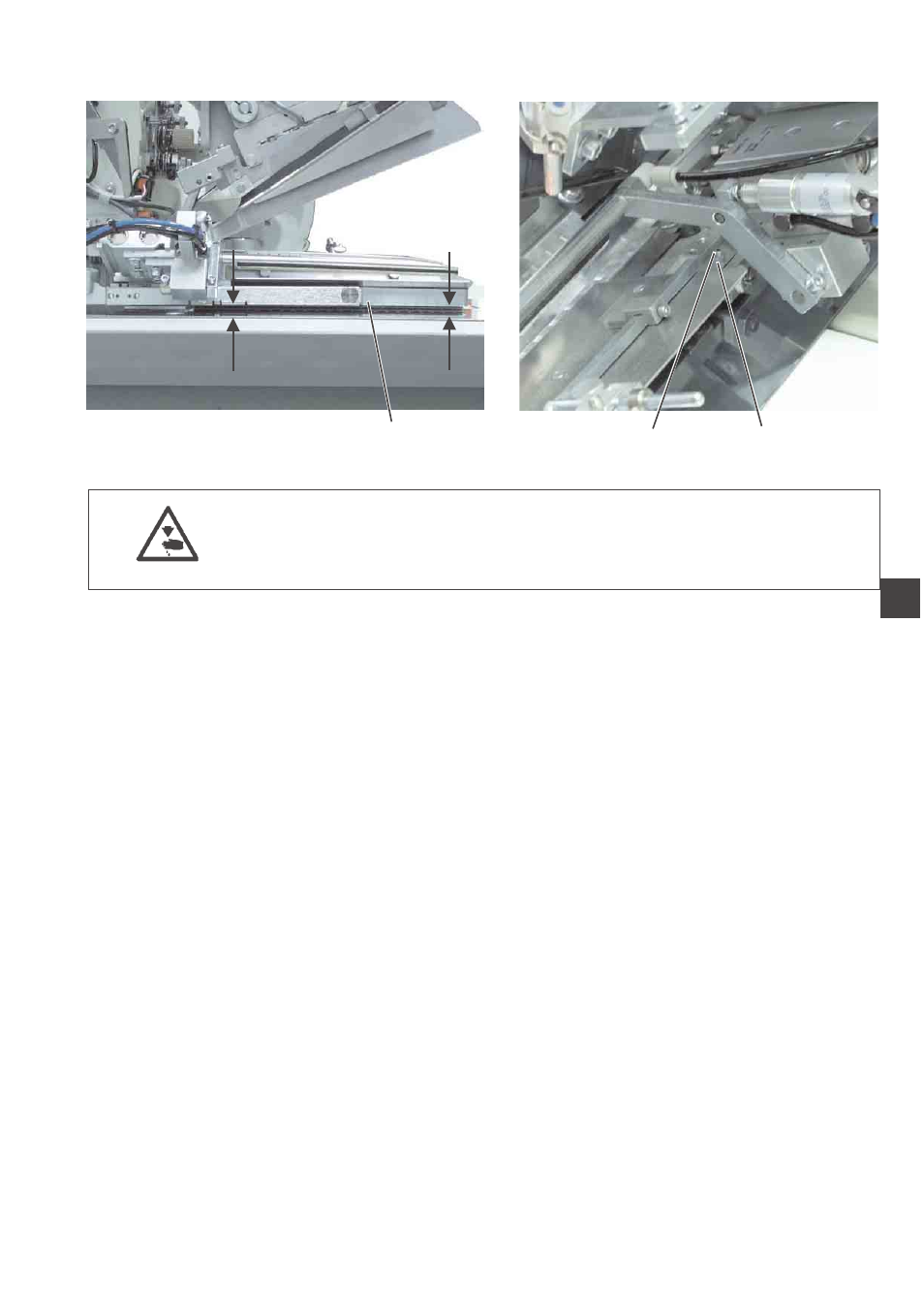

3.4 Parallelität Hauptklammer zum Gleitblech
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Transportklammern nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
Regel und Kontrolle
Die Hauptklammer 1 muss auf ihrer gesamten Länge parallel zum
Gleitblech stehen.
–
Klammer in Einlegeposition fahren.
– Dünnes Nähmaterial unter die Klammerarme legen.
– Hauptklammer schließen.
– Nähmaterial seitlich herausziehen und auf gleichmäßigen Abstand
prüfen.
Korrektur
–
Kontermuttern 2 lösen.
– Druck mit den Inbusschrauben 3 einstellen.
– Kontermuttern 2 wieder festdrehen.
3
15
1 3 2
