8.2 Riemenspannung
Regel und Kontrolle

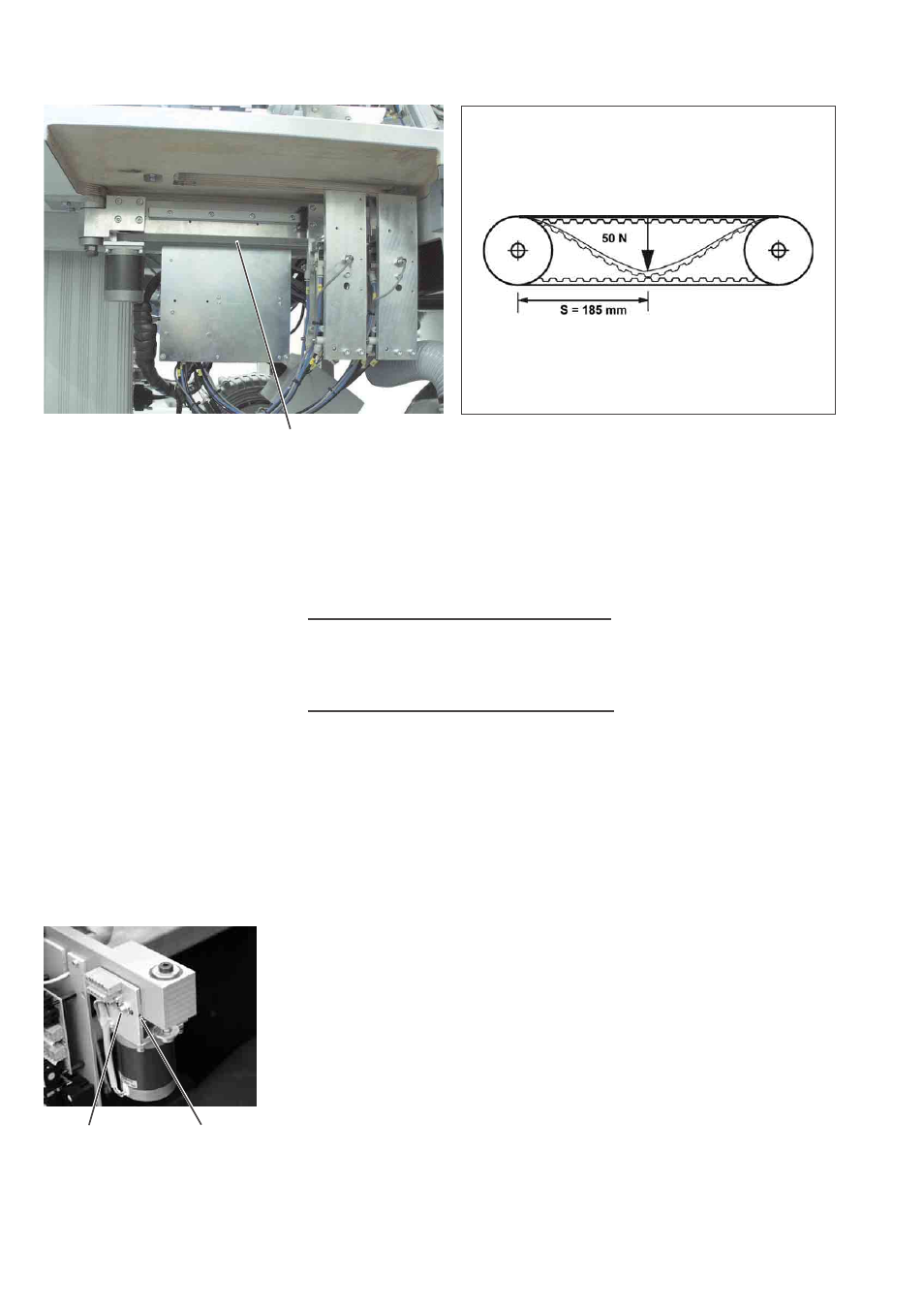

Auf halber Trumlänge S = 185 mm muss sich der Zahnriemen 1 unter
der Prüflast FV = 50 N durchbiegen lassen, das der belastete
Riementrum gerade den anderen Riementrum berührt.
Folgen überhöhter Zahnriemenspannung
–
Verminderte Lebensdauer
– Laufgeräusche
Folgen zu geringer Zahnriemenspannung
–
Kein einwandfreier Zahneingriff zwischen Riemenzähnen und
Scheibenverzahnung
– Überspringen der Zähne unter Last
– Ungleiche Eckeneinstiche
– Riemenspannung mit einer Federwaage prüfen.
Korrektur
–
Kontermutter 3 lösen.
– Riemenspannung mit Exzenterschraube 2 einstellen.
– Kontermutter 3 festdrehen.
34
1
3 2
