3. Transportklammern
3.1 Hubhöhe der Transportklammern
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Hubhöhe der Transportklammern nur bei ausgeschalteter Nähanlage
prüfen und einstellen.
Regel und Kontrolle

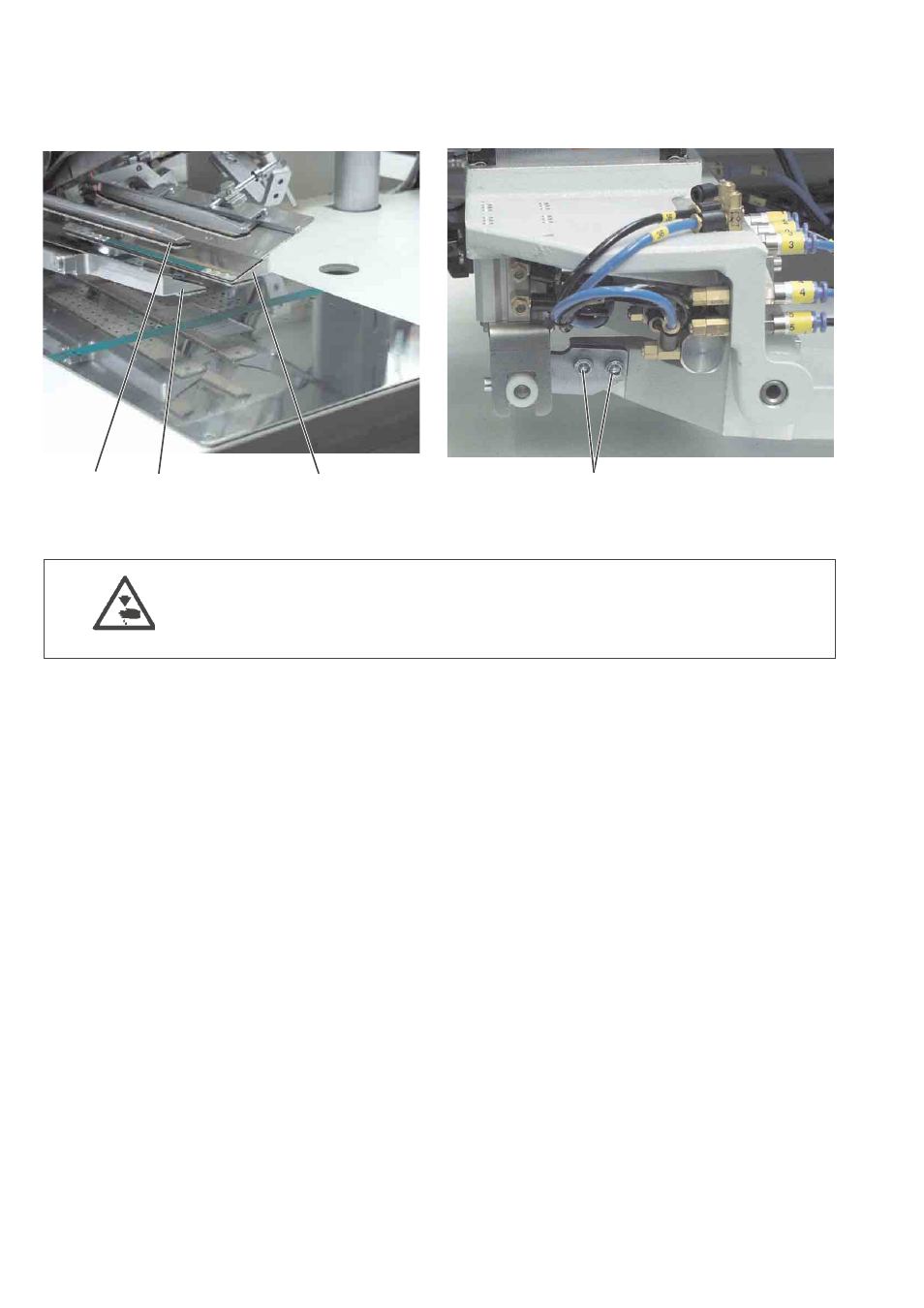

Bei geschlossenen Pattenklemmen 3 müssen die angehobenen
Transportklammern 1 und 2 den Maschinenarm passieren ohne
anzustoßen.
Der Abstand zwischen den Vorderkanten der angehobenen
Transportklammern und dem Stoffgleitblech soll links und rechts
28 mm betragen.
–
Transportwagen unter den Maschinenarm schieben.
– Hubhöhe der beiden Transportklammer prüfen.
Korrektur
–
Schraube 4 lösen.
– Höhe der Transportklammern einstellen.
– Schrauben 4 festdrehen.
12
3 2 1 4
