6.
Mittelmesser
6.1

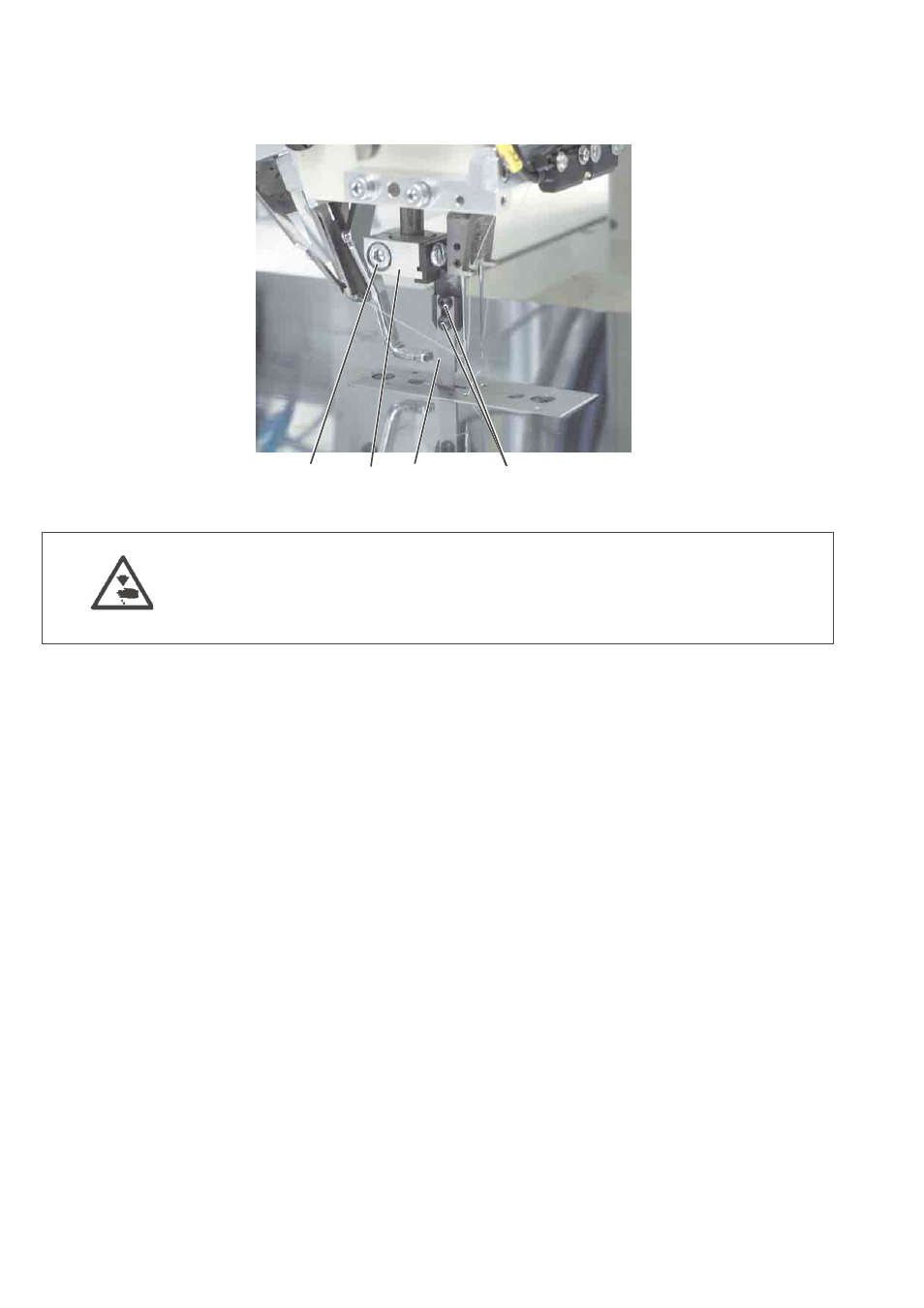

Stellung des Mittelmessers
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Nähanlage vom pneumatischen Netz trennen.
Mittelmesser nur bei ausgeschalteter Nähanlage einstellen.
Regel und Kontrolle
Die Vorderkante des Mittelmessers 2 muss im unteren Totpunkt
ca. 1 mm unter der Schneidkante des feststehenden Messers in der
Stichplatte stehen.
Das Mittelmesser 2 soll gegenüber dem Gegenmesser in der
Stichplatte parallel oder leicht auf Schnitt stehen.
Das Mittelmesser 2 muss mit leichtem Druck am feststehenden Messer
in der Stichplatte anliegen.
–
Mittelmesser 2 in den unteren Totpunkt drehen.
–
Kontrollieren, ob die Kante des Messers2 max. 1 mm unter dem
feststehenden Messer steht.
Korrektur
Messerhöhe einstellen
–
Mittelmesser in den unteren Totpunkt drehen.
–
Schrauben 1 lösen.
–
Mittelmesser 2 in der Höhe einstellen.
–
Schrauben 1 festdrehen.
Messerhalter einstellen
–
Mittelmesser in den unteren Totpunkt drehen.
–
Schraube 4 lösen.
–
Messerblock 3 so verdrehen, dass das Mittelmesser leicht auf
Schnitt zum Messer in der Stichplatte steht.
–
Schraube 4 festdrehen.
30
4
3
2
1
