Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.

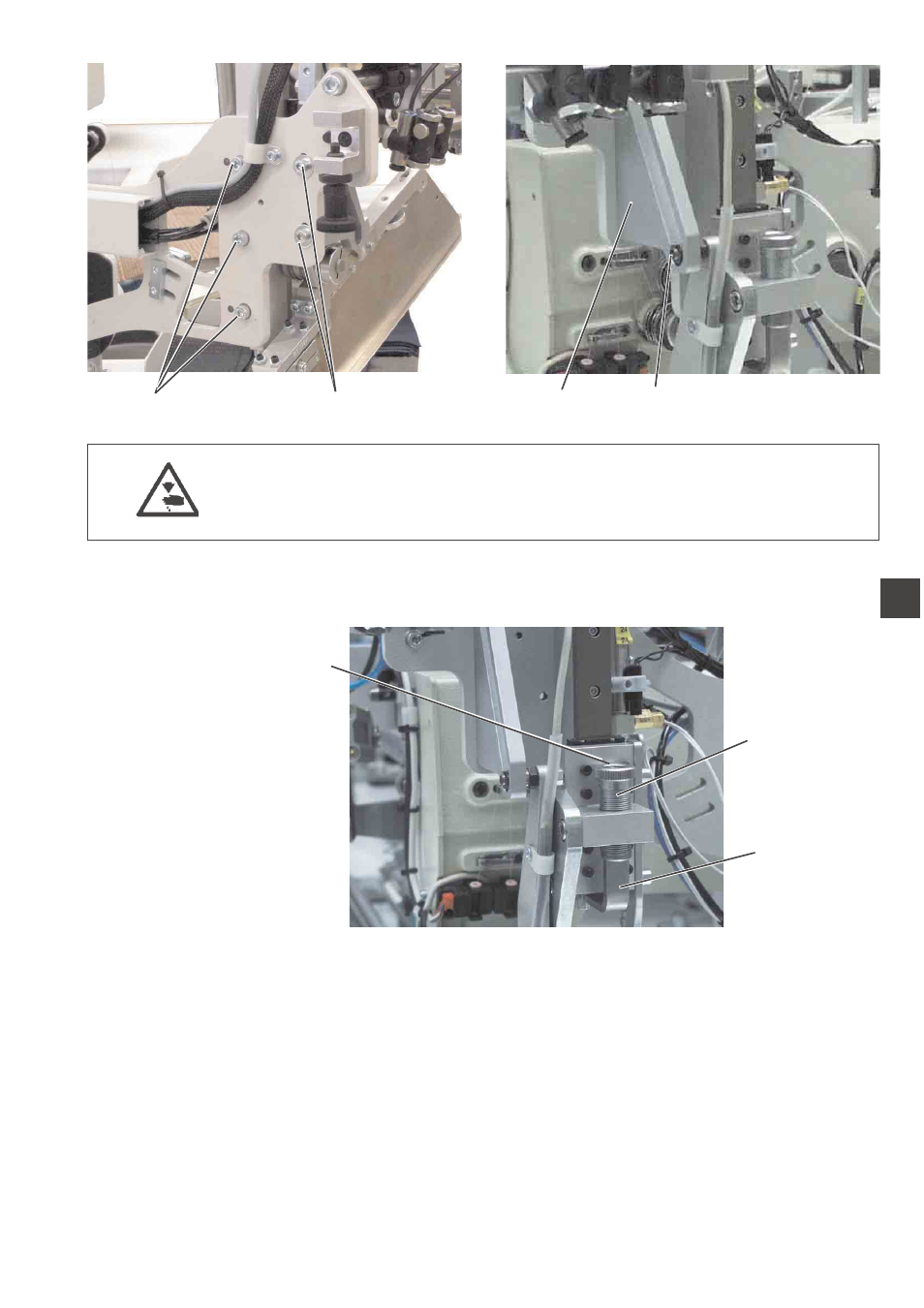

Kurvengang für den Faltstempel nur bei ausgeschalteter Nähanlage
einstellen.
–
Schrauben 8 und 9 lösen.
–
Kurvenstück 6 in den Langlöchern verschieben.
–
Schrauben 8 und 9 festdrehen.
Anschlagschraube mit Feder
Regel und Kontrolle
Die Anschlagschraube 10 ist so einzustellen, dass bei abgesenktem
Faltstempel der Abstand der Faltstempelsohle zum Gleitblech
ca 1 - 2 mm beträgt (stoffabhängig).
Die eingebaute Feder entlastet den Faltstempel, damit der
Paspelstreifen beim Nähen mitgenommen wird (der Zylinder ist im
Ablauf drucklos).
–
Anschlagschraube 10 so verdrehen, dass bei abgesenktem
Faltstempel die Anschlagschraube 10 am Anschlag 11 anliegt
(Einrastung beachten).
–
Federdruck mit Schraube 12 in Anschlagschraube 10 einstellen,
damit der Faltstempel entlastet wird.
25
3
10
11
9
8
12
6
7
