11. Stoffgleitblech und Vakuumplatte
11.1 Vakuumplatte in der Höhe einstellen
Regel und Kontrolle
Die Vakuumplatte soll mit der Tischplatte eine Ebene bilden.
–

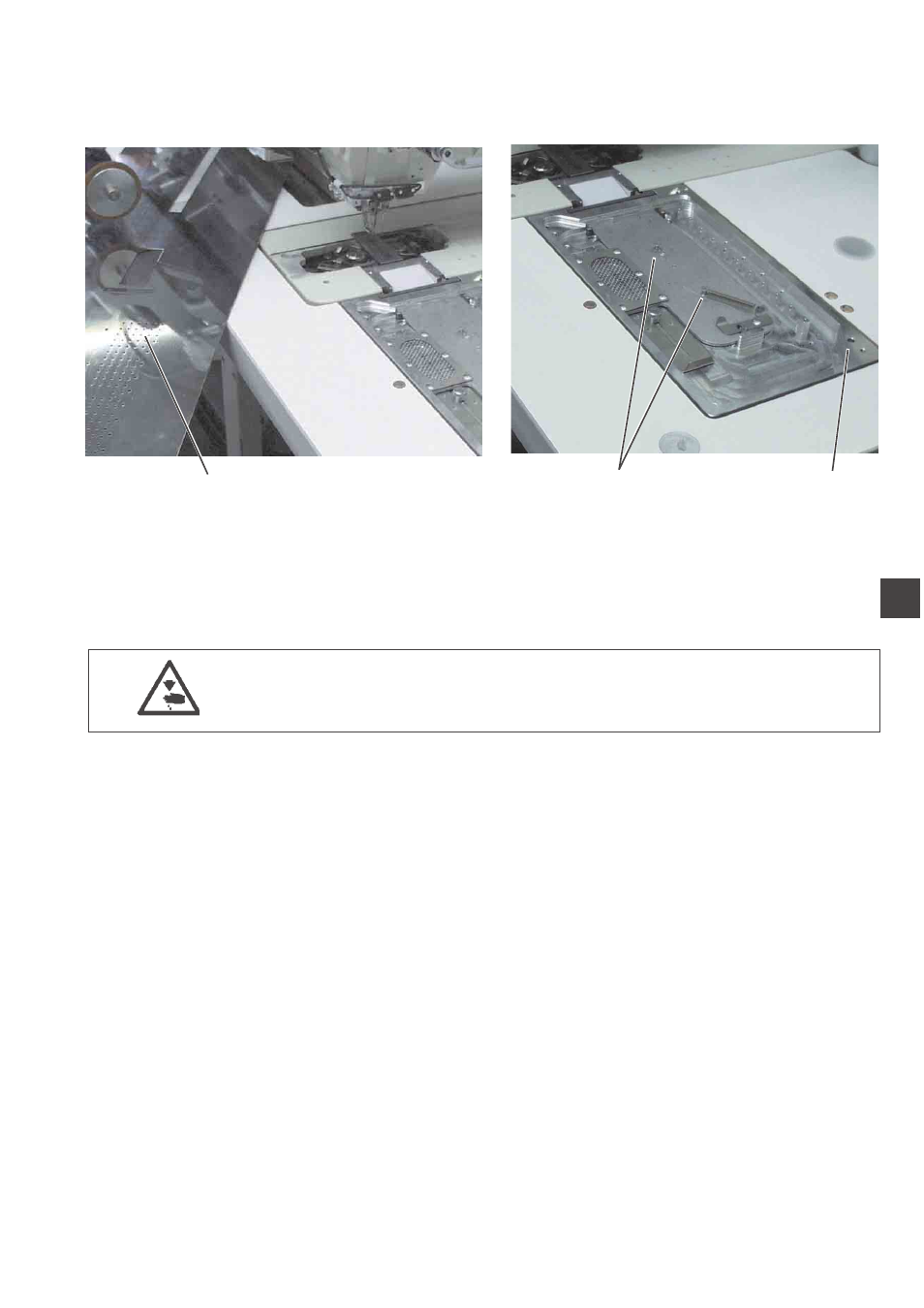

Stoffgleitbleche 1 vorne hochheben und nach links wegschwenken.
– Höhe der Vakuumplatte zur Tischplatte prüfen.
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Vakuumplatte nur bei ausgeschalteter Nähanlage einstellen.
Die Vakuumplatte wird durch vier Gewindestifte 2 mit der
Tischplattenhalterung verbunden.
–
Gewindestift 2 verdrehen.
Im Uhrzeigersinn
= Vakuumplatte höher
Gegen den Uhrzeigersinn = Vakuumplatte tiefer
– Stützschrauben 3 nachstellen.
41
3 2 1
