12.3.2 Mitnehmer für Reißverschlussteile einstellen

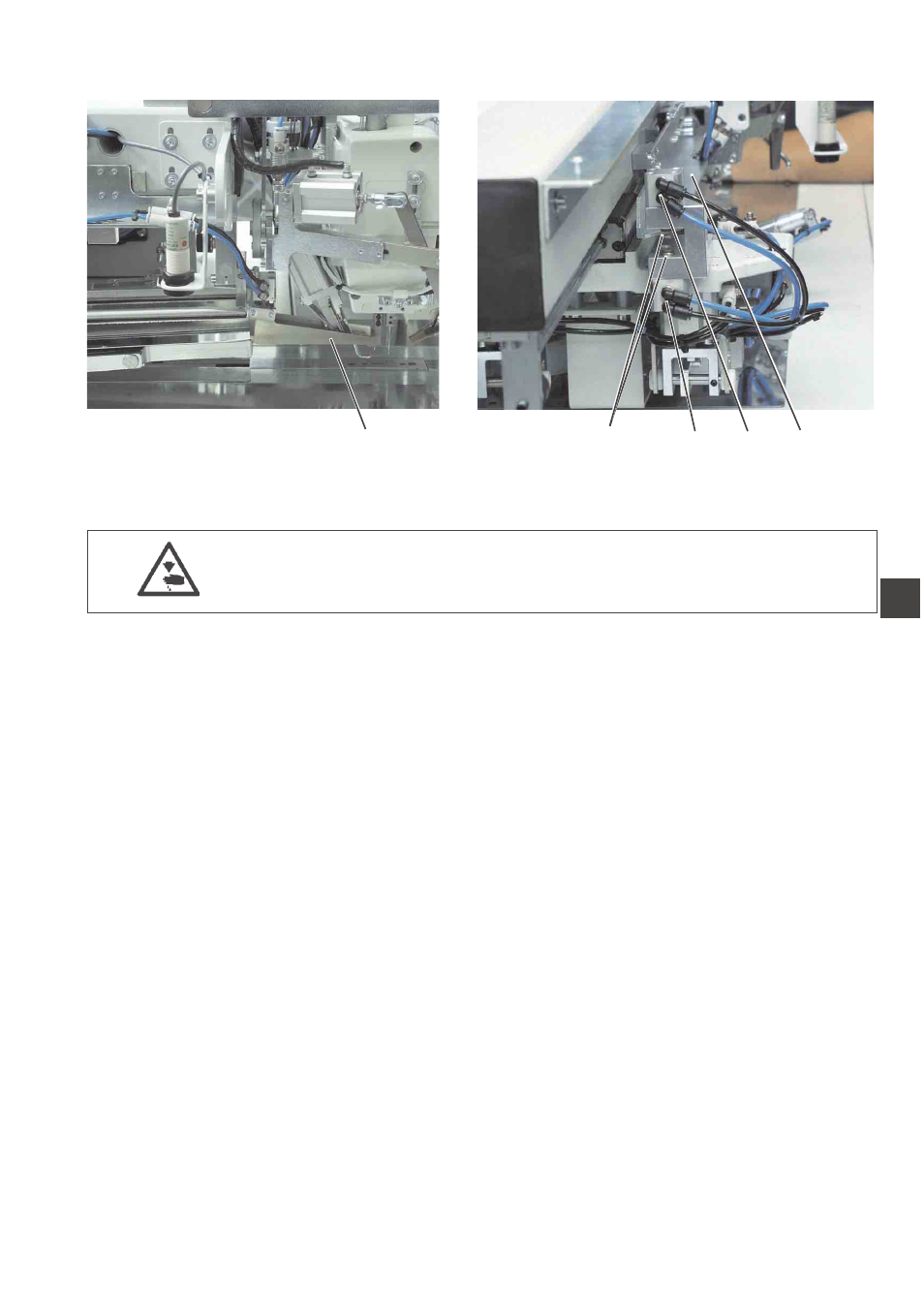

Die Mitnehmer 1 unterstützen den Transport der beiden
reißverschlussteile.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Mitnehmer nur bei ausgeschaltetem Hauptschalter prüfen und
einstellen.
Regel
Die beiden Mitnehmer 1 sollen beim Transport mit gleichem Druck und
mittig auf den Reißverschlussteilen aufliegen.
Die Mitnehmerpuffer 5 müssen durch die Zylinder 3 und 4 so weit
ausgefahren werden, dass die Transportschiene 2 ohne Schlupf
transportiert wird.
45
3
1 5 4 3 2
