14. Positionsgeber und Zahnriemenscheibe
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Positionsgeber nur bei ausgeschalteter Nähanlage einstellen.
Regel
Um ein genaues Positionieren zu gewährleiten, muss die Zahnscheibe
2 so stehen, dass der Keil 1 bei positionierter Maschine
nicht im
schraffierten Bereich 3 steht.
Nach dem Positionieren soll der Fadenhebel im oberen Totpunkt
stehen.

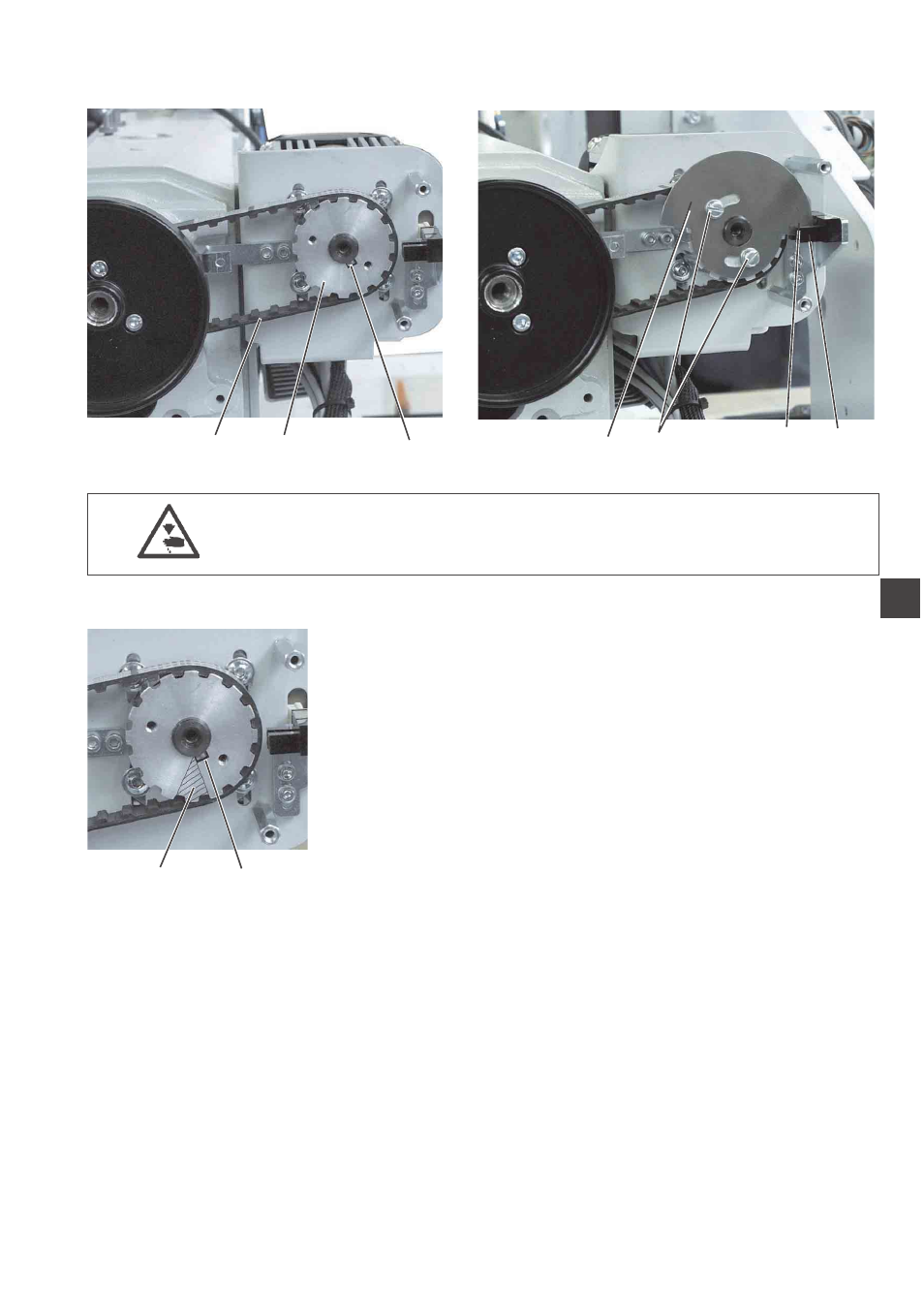

Zahnscheibe einstellen
–
Keilriemen 4 entsprechend umlegen.
Positionierscheibe einstellen
–
Nähmaschine in Position “Fadenhebel im oberen Totpunkt” drehen.
– Schrauben 7 lösen.
– Schaltkurve 8 so verdrehen, dass der Schaltnocken 6 genau auf
dem Positionsgeber 5 steht.
– Schrauben 7 festdrehen.
– Positionierung überprüfen und ggf. korrigieren.
