5.2 Messer und Fadenfänger austauschen und einstellen
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Messer und Fadenfänger nur bei ausgeschalteter Nähanlage
austauschen.
Messer und Fadenfänger austauschen
–

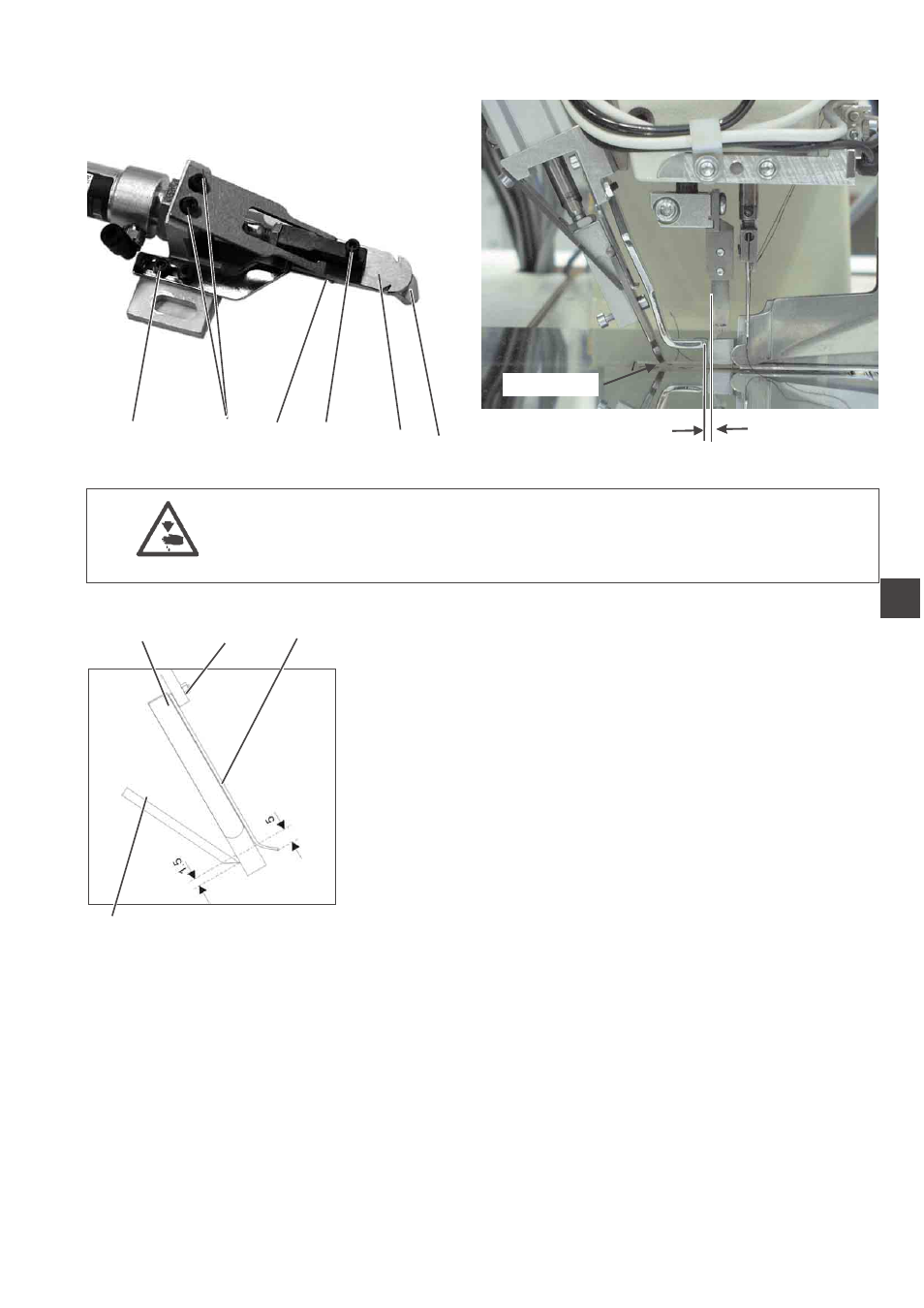

Kompletten Fadenfänger vom Oberteil abschrauben.
– Schrauben 6 herausdrehen.
– Messer 5 entfernen.
– Schraube 7 herausdrehen und Messerschutz 8 entfernen.
– Schraube 4 (auf der Rückseite) herausdrehen.
– Oberfadenfänger 3 abnehmen.
– Neuen Fadenfänger einlegen und mit Schraube 4 festschrauben.
– Neues Messer 5 auflegen und mit Schrauben 6 festschrauben.
Dabei die Maße 2,5 - 3 mm und 1,5 mm einstellen.
– Schnitt- und Klemmprobe durchführen. Klemmdruck ggf. mit
Schraube 10 einstellen.
29
3
7 6 5 4 3 8
1mm
2,5 - 3 mm
5
3 10 9
