3.2 Parallelität der Transportklammern
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Parallelität der Transportklammern nur bei ausgeschalteter Nähanlage
prüfen und einstellen.
Regel und Kontrolle

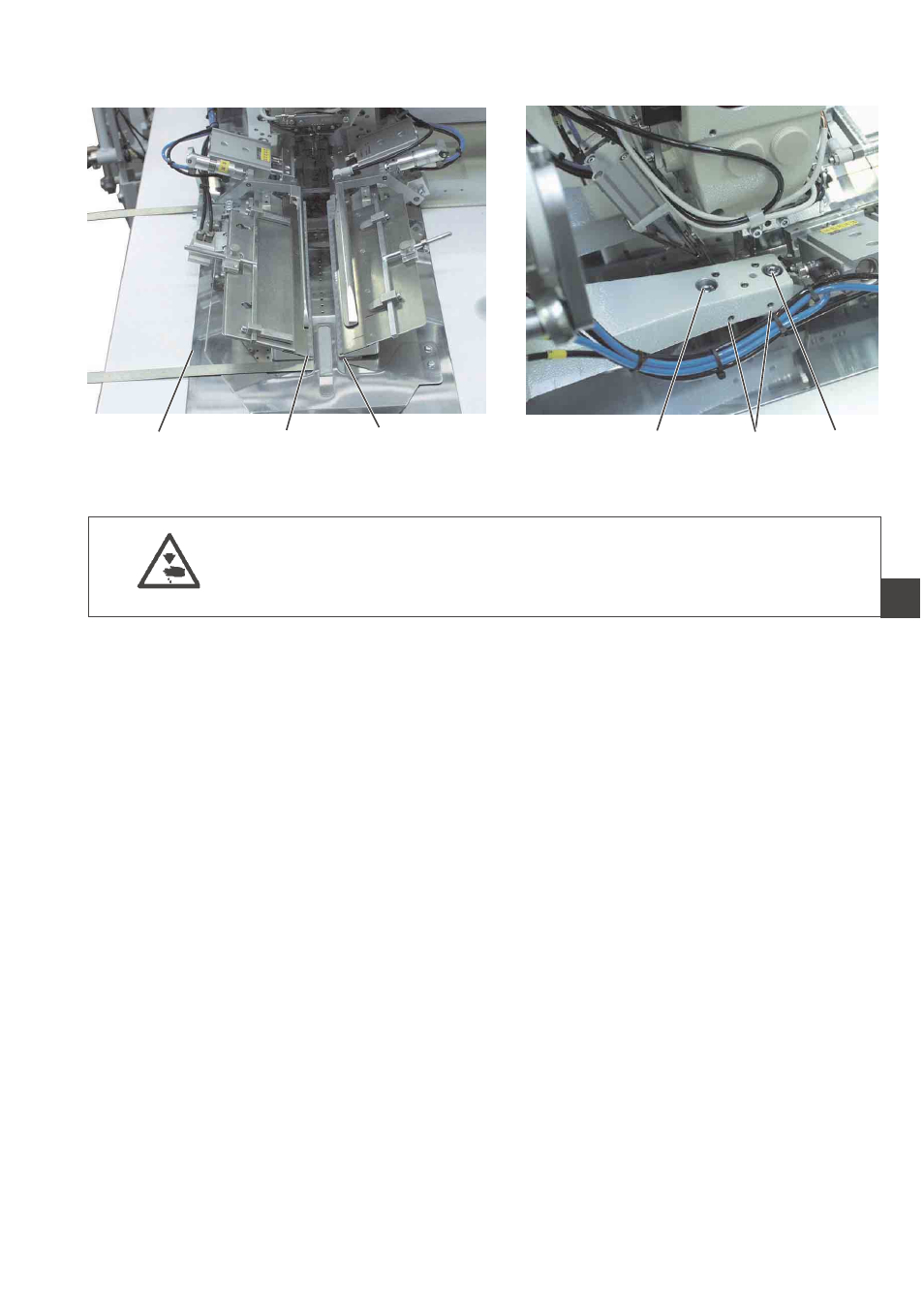

Die Transportklammern 1 und 2 sollen parallel zur Gleitblechkante 3
verfahren.
–
Transportwagen nach vorne schieben.
– Abstand der Transportklammern zur Gleitblechkante prüfen.
Korrektur
–
Schrauben 4 und 6 lösen.
– Transportklammer mit den Schrauben 5 parallel zur
Gleitblechkante einstellen.
– Schrauben 4 und 6 festdrehen.
13
3
3 2 1 6 5 4
