3.6 Pattenklammer
3.6.1 Pattenklammerposition
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Pattenklammer nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
Regel und Kontrolle

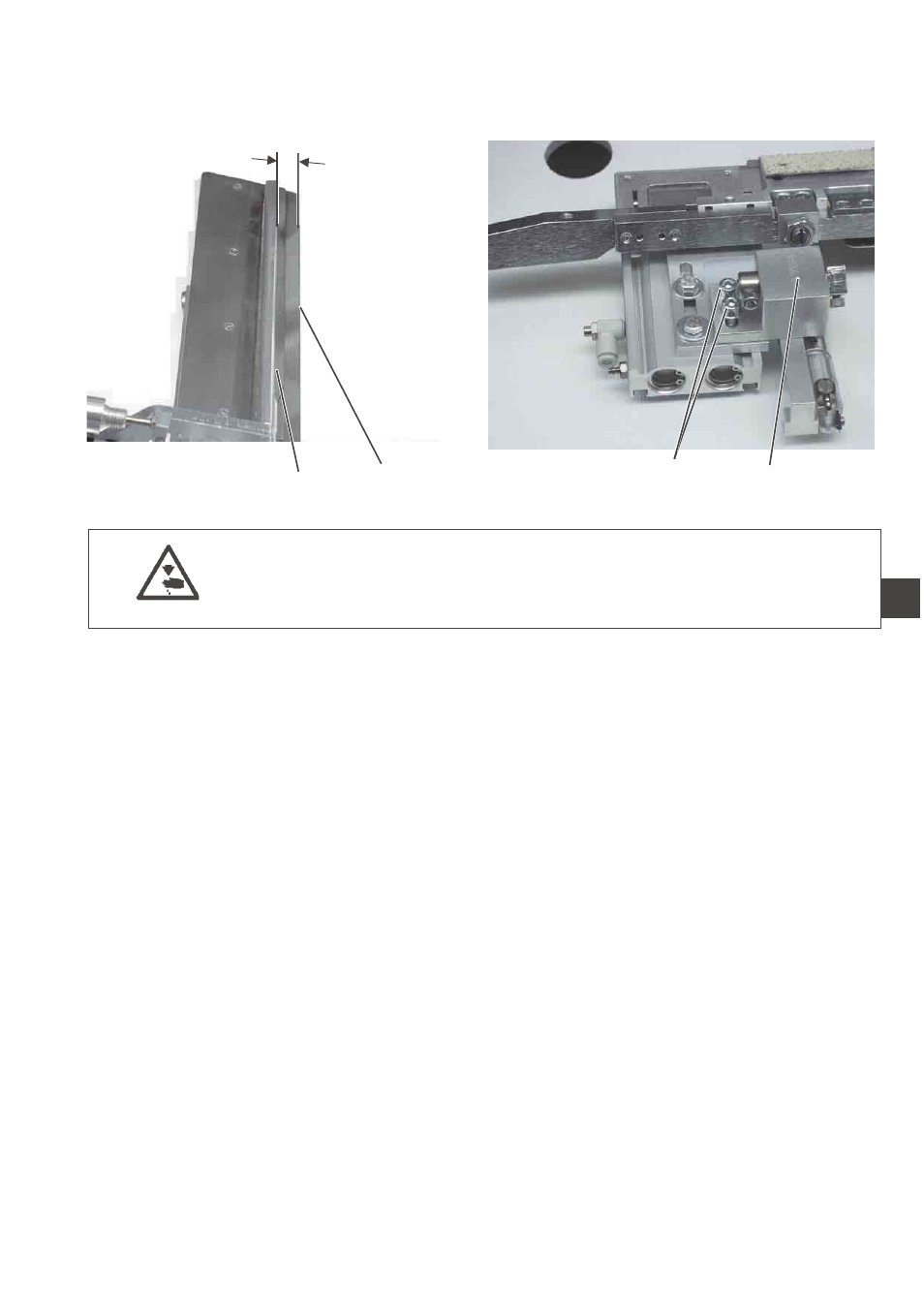

Die Pattenklammern 2 müssen in einem Abstand von 5 mm parallel zur
Hauptklammerinnenseite 1 stehen.
–
Pattenklammer von Hand schließen.
– Abstand Pattenklammer 2 zur Hauptklammerinnenseite 1 prüfen.
Korrektur
–
Schrauben 4 lösen.
– Pattenlammerhalter 3 entsprechend verschieben.
– Schrauben 4 festdrehen.
19
3
2 1 4 3
5 mm
