5. Abschneid- und Klemmvorrichtung für die Nadelfäden
5.1 Funktion
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Messer und Fadenfänger nur bei ausgeschalteter Nähanlage prüfen.
Funktion
–

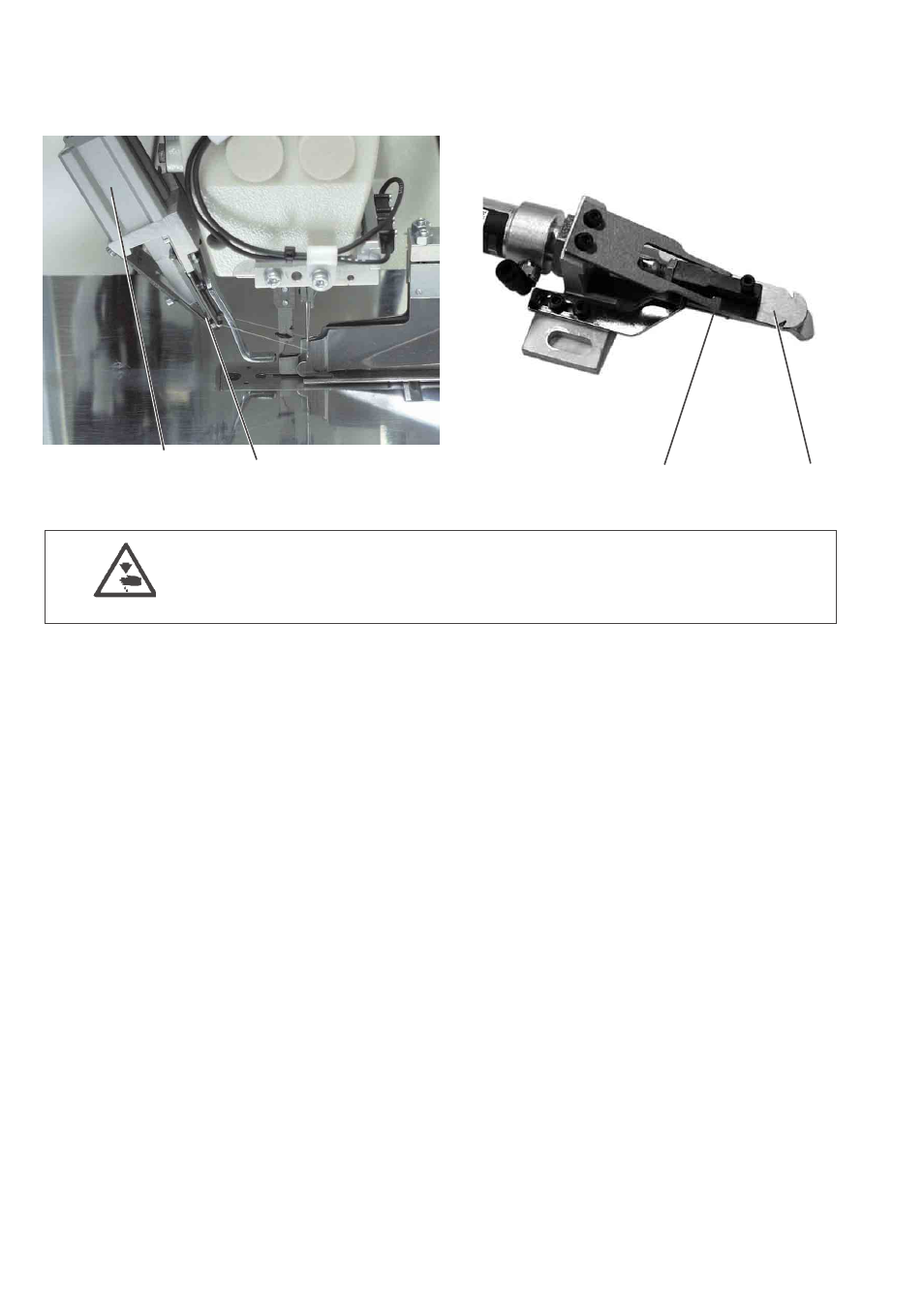

Nach dem Nahtende und während des Transportes zu den
Eckenmessern wird der Zylinder 2 eingeschaltet.
Der Fadenfänger 3 senkt ab und nimmt die Nadelfäden auf.
– Nach einer voreingestellten Zeit schnellt der Fadenfänger hoch.
Die Nadelfäden werden am Klemmstück 1 geklemmt und am
Messer 4 abgeschnitten.
– Nach den ersten Stichen der nächsten Naht werden die
geklemmten Nadelfäden freigegeben.
– Durch das federnde Klemmblech 1 legt sich der Fadenfänger 3
plan an das Messer 4 an. Das Messer steht dadurch automatisch
auf Schnitt.
Funktion prüfen
–
Einstell- und Prüfprogramm “Ausgangselemente anwählen”
aufrufen (siehe Programmieranleitung Kapitel 5.6.1 Multitest).
– Ausgangselement “Y1” anwählen.
– Nadelfäden nach hinten ziehen.
– Ausgangselement durch Drücken der Funktionstaste “OK” ein- und
ausschalten.
– Prüfen, ob die Fäden sauber geschnitten und geklemmt werden.
28
2 1 4 3
