Beisler 100-68 - Handbuch (Seite 45)

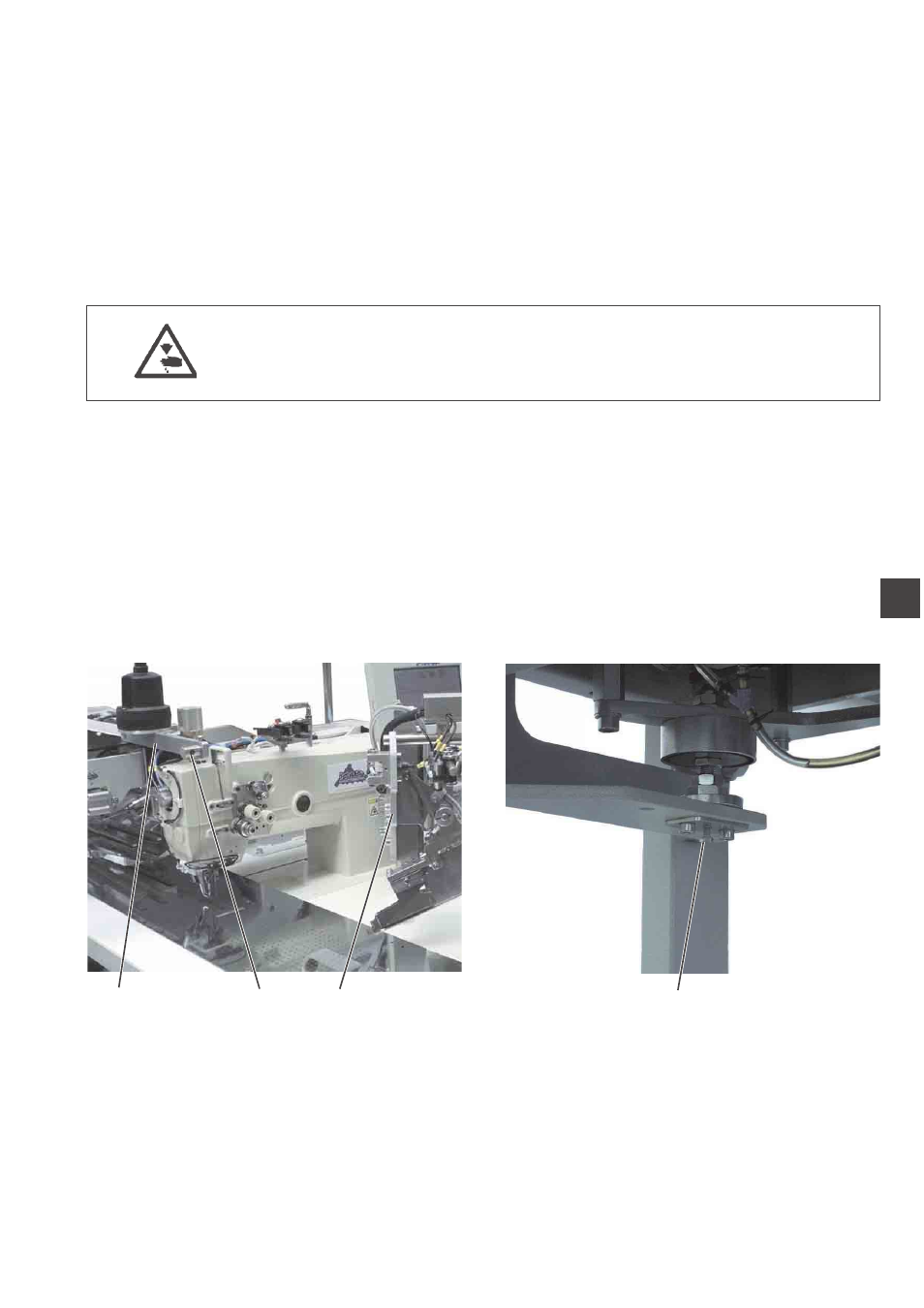

Maschinenoberteil hochstellen
–
Faltstation 1 um 90° zur Seite schwenken.
– Stoffgleitblech 2 nach links wegschwenken.
– Befestigungsschraube 6 herausdrehen.
– Schraube am Arretierhebel 4 lösen und Halter hochstellen.
– Schraube festdrehen.
– Maschinenoberteil im Bereich des Kopfdeckels 3 anheben und
vorsichtig hochstellen.
Der Raum unter dem Nähmaschinenoberteil ist für Reinigungs- und
Einstellarbeiten zugänglich.
Vorsicht Verletzungsgefahr!
Bei hochgestelltem Maschinenoberteil nicht in den
Tischplattenausschnitt greifen.
Maschinenoberteil zurückstellen
–
Maschinenoberteil vorsichtig bis in den Tischplattenausschnitt
absenken.
– Stoffgleitblech wieder einschwenken und verrasten.
– Schraube am Arretierhebel 4 lösen.
– Hebel herunter stellen.
– Befestigungsschraube 6 wieder eindrehen.
– Faltstation einschwenken, bis sie in der Halterung 5 einrastet.
– Schraube am Arretierhebel 4 festdrehen.
5
3
4 5 2 6
