3.5 Faltschieber
3.5.1 Faltschieberweg und -parallelität einstellen
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Faltschieber nur bei ausgeschalteter Nähanlage prüfen und einstellen.
Regel und Kontrolle

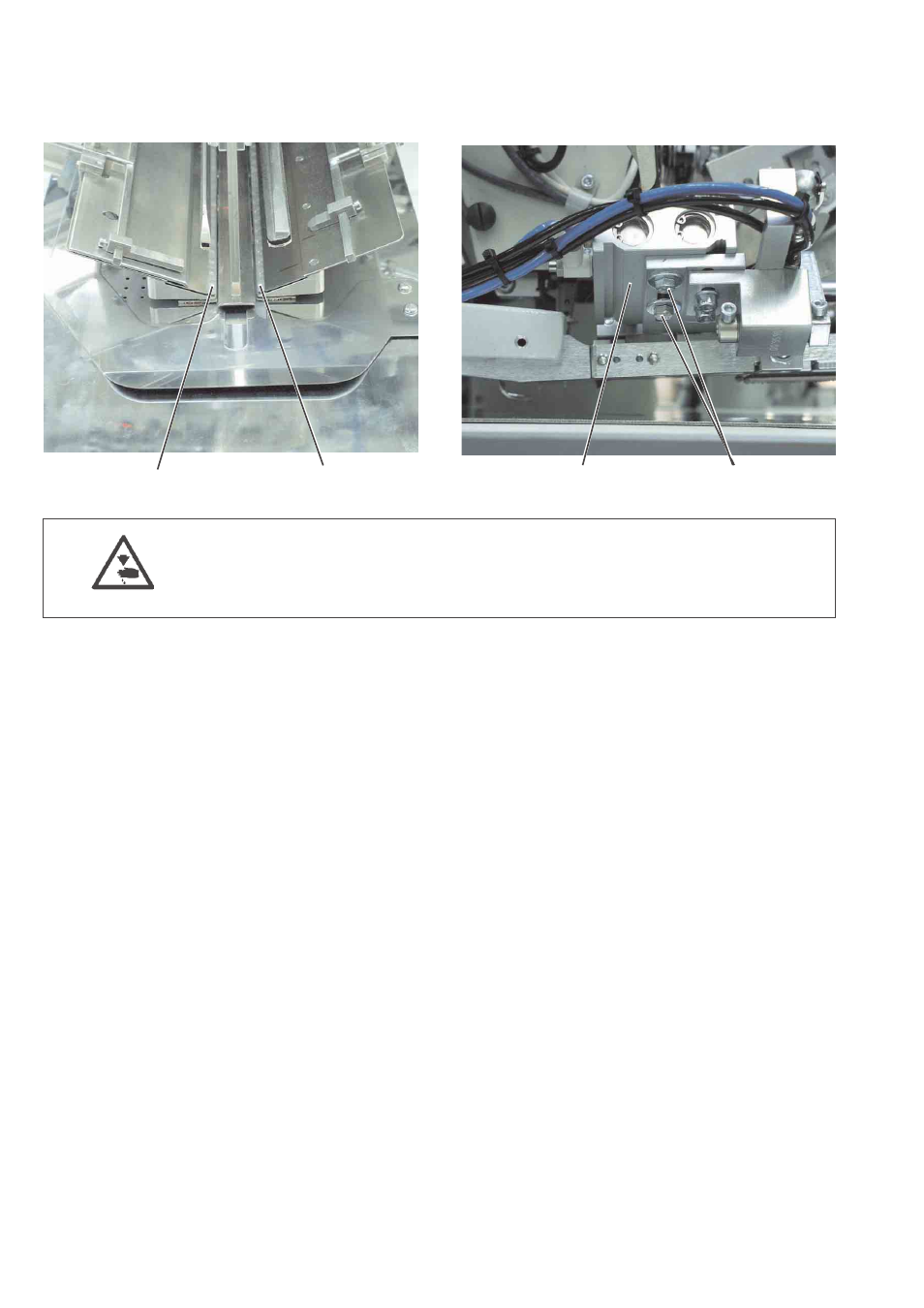

Die Faltschieber 1 und 2 müssen je nach Nadelabstand beim
Ausfahren und Einfahren jeweils um folgende Werte verschoben
werden.
·
Nadelabstand 10 mm = ca 3,5 mm
·
Nadelabstand 12 mm = ca 4,5 mm
·
Nadelabstand über 14 mm = max. Hub
– Faltschieberabstand prüfen.
Korrektur
–
Schrauben 4 lösen.
– Zylinder 4 entsprechend verstellen.
– Faltschieber parallel stellen.
– Schrauben 4 festdrehen.
– Faltschieberabstand und -parallelität erneut prüfen.
16
4 3
2 1
