12.
Zusatzausstattungen einstellen
12.1 Niederhalter
Mit dem Niederhalter wird die im Bereich des Tascheneingriffes durch
Abnäher entstandene Mehrweite geglättet und sicher gehalten.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Niederhalter nur bei ausgeschaltetem Hauptschalter prüfen und
einstellen.
Regel

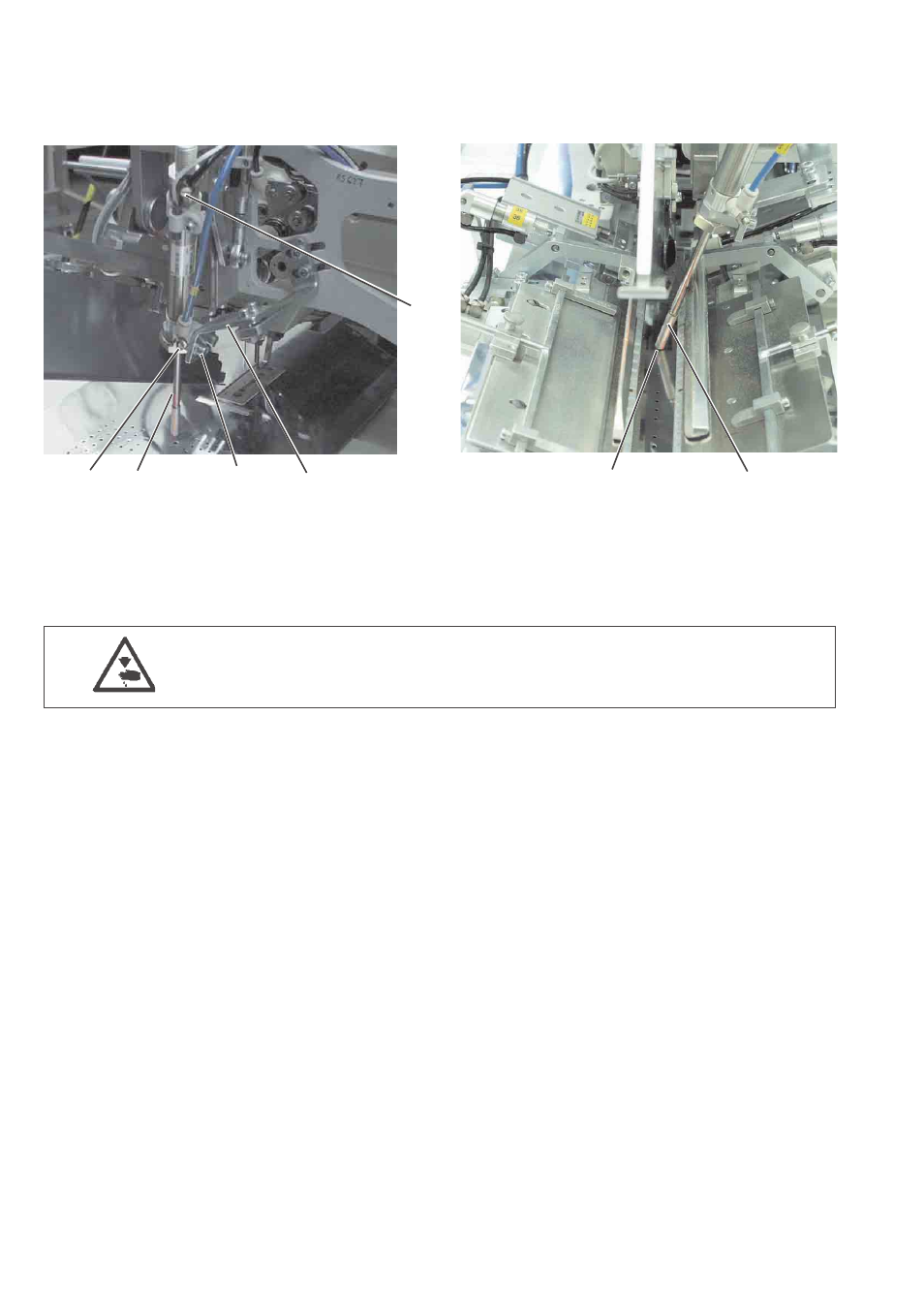

Der Niederhalter 3 soll so ausgerichtet sein, dass er genau auf die
Bohrung 5 im Gleitblech aufsetzt.
Dabei muss er so ausgerichtet sein, dass er nicht von den geöffneten
Klammern berührt wird.
Niederhalter einstellen
–
Schrauben 2 am Halter 1 lösen.
–
Höhe des Niederhalters 3 einstellen.
Bei betätigtem Pedal muss die ausgefahrene Kolbenstange gerade
das Loch im Stoffgleitblech berühren.
–
Niederhalter 3 nach hinten (in Richtung Maschinenoberteil)
ausrichten.
Die Kolbenstange soll das Hinterhosenteil geklemmt halten.
–
Schrauben 2 am Halter 1festschrauben.
–
Absenkgeschwindigkeit des Niederhalters 3 an den
Drosselventilen 4 und 5 regulieren.
Die Absenkbewegung soll zügig, aber nicht schlagartig erfolgen.
42
4
3
2
1
6
5
3
