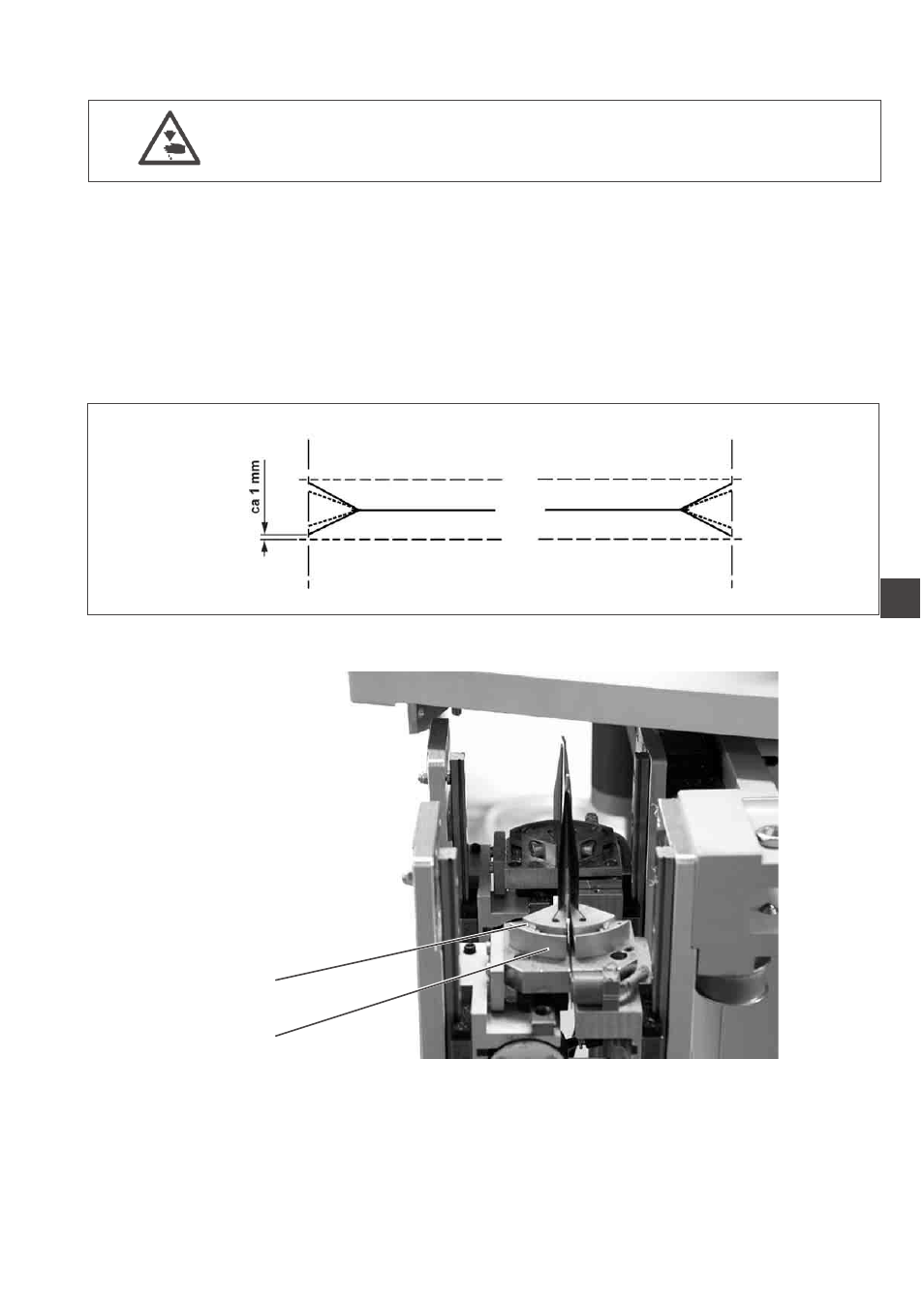

8.4 Schräge der Eckeneinschnitte einstellen
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Eckenmesser nur bei ausgeschalteter Nähanlage einstellen.
Regel und Kontrolle
Die Einschnitte der Eckenmesser sollen möglichst dicht ( ca 1 mm) an
der Naht liegen, dürfen diese jedoch nicht durchtrennen.
– An der Steuerung die längste Nählänge einstellen.
– Probenaht ausführen.
Es ist zweckmäßig, vorher auf das Nähteil ein Stück Vlieseline
aufzubügeln. So werden die Eckeneinschnitte besser sichtbar.
– Naht- und Schnittbild prüfen.
– Schraube 6 lösen.
– Eckenmesserhalterung 2 entsprechend verstellen.
– Schraube 6 fest drehen.
– Die anderen drei Messerhalter entsprechend dem Nahtbild
verstellen.
3
37
6
2
