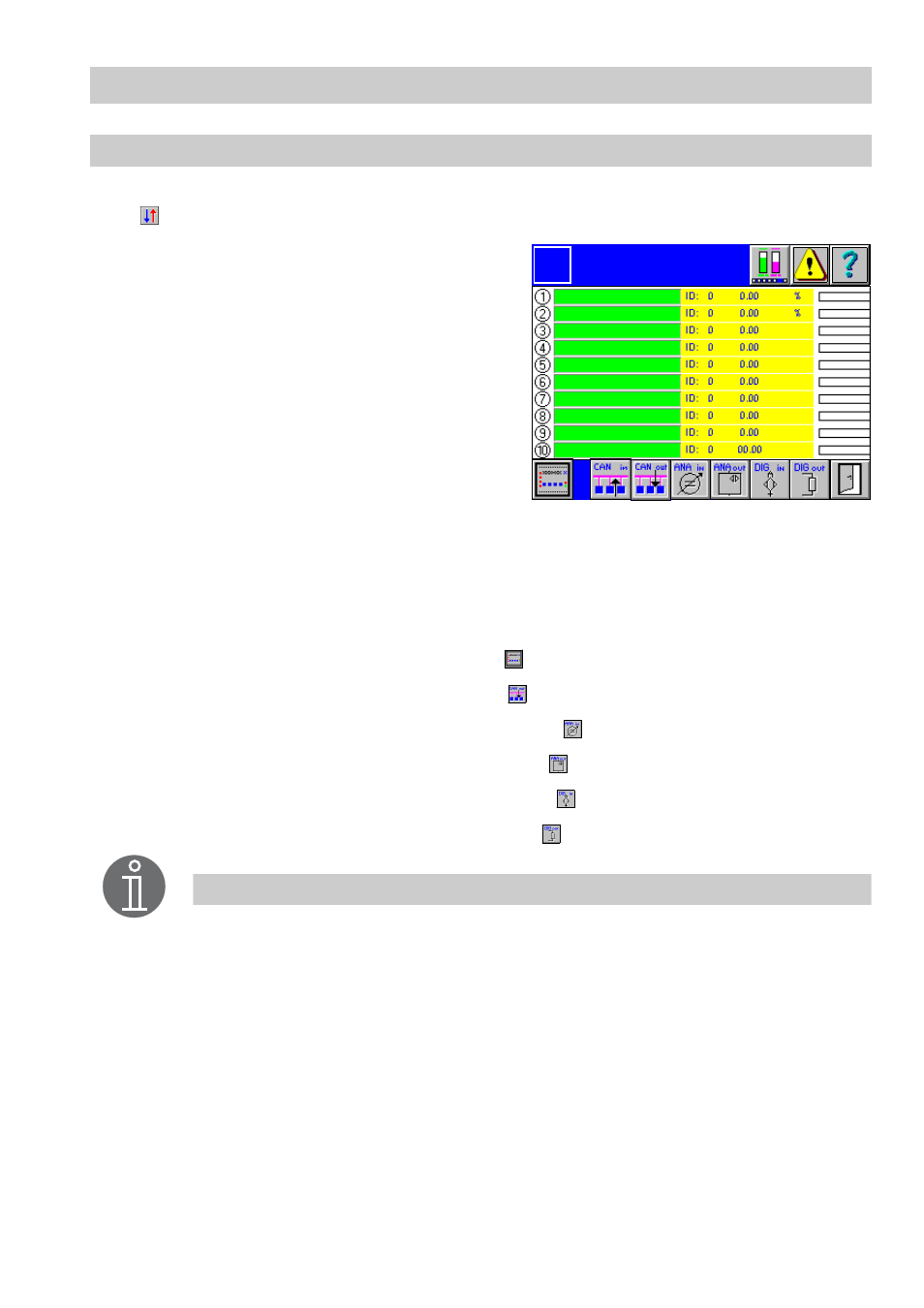

Menüs der Ein-/ Ausgänge
CAN 1..10 Eingang
Zum Einstellen der Ein-/ Ausgänge wählen Sie aus dem Menü
Übersicht
die Schaltflä-
che .
1. In grün hinterlegten Eingabefeldern werden
die Benennungen der aktuellen CAN-Ein-
gänge aufgelistet. Aktive Eingänge werden
links durch eine gelb leuchtende Zahl signa-
lisiert. Ein Konflikt der Node-ID wird durch
eine Markierung links neben der ID-Einstel-
lung angezeigt. Rechts davon wird der aktu-
elle Messwert, seine Dimension und die
grafische Anzeige dargestellt. Aktuelle Alar-
me werden für jeden Eingang durch eine
Markierung links neben der Grafik ange-
zeigt.
2. Um einen Eingang neu zu konfigurieren klicken Sie in das grün hinterlegte Eingabe-
feld. Es erscheint das Menü
CAN-Typ 1...10
.
Ist bereits ein Eingang konfiguriert wird in dem Eingabefeld die Benennung angezeigt.
Durch klicken auf das Eingabefeld wird das entsprechende Menü direkt aufgerufen.
■ Zur Anzeigen der Steuergeräte wählen Sie .
■ Zum Aufruf der CAN-Ausgänge wählen Sie .
■ Zur Anzeigen der Analogen Eingänge wählen Sie .
■ Zum Aufruf der Analogen Ausgänge wählen Sie .
■ Zur Anzeigen der Digitalen Eingänge wählen Sie .
■ Zum Aufruf der Digitalen Ausgänge wählen Sie .
CAN 1..10
Eingang
Logo
Hinweis
Der CAN-Eingang 1 ist fest mit der Niveauanzeige und CAN-Eingang 2 mit
der Leitfähigkeitsanzeige im Menü
Übersicht
verbunden.
Die Werte dieser Geräte werden aktuell im Menü
Übersicht
angezeigt.
