70
Fortsetzung

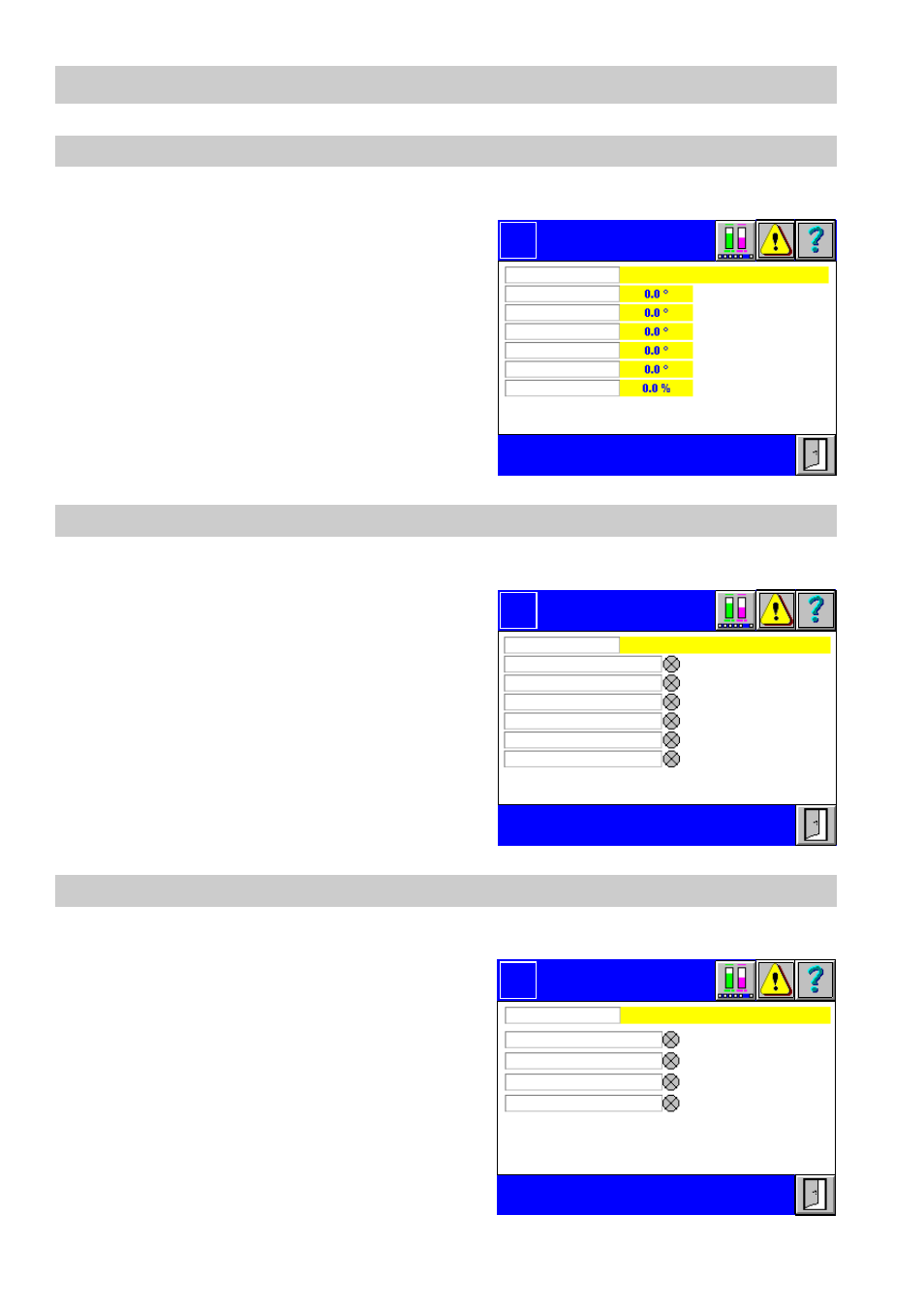

Antriebsposition
1. Betätigen Sie im Menü
Brenner
die Schaltfläche
Antriebsposition
.
2. Im Menü werden die Werte der E-Motoren
des Brenners in der aktuellen Betriebspha-
se angezeigt.
Gemeinsame Ein-/ Ausgänge
1. Betätigen Sie im Menü
Brenner
die Schaltfläche
Gemeinsame Ein-/ Ausgänge
.
2. Im Menü werden die Werte der Regelung
des Brenners in der aktuellen Betriebspha-
se angezeigt. Ein gelb leuchtendes Signal
kennzeichnet Ein und ein grau hinterlegtes
Signal bedeutet Aus.
Regler
1. Betätigen Sie im Menü
Brenner
die Schaltfläche
Regler
.
2. Im Menü werden die Werte des Reglers des
Brenners in der aktuellen Betriebsphase an-
gezeigt. Ein gelb leuchtendes Signal kenn-
zeichnet Ein und ein grau hinterlegtes
Signal bedeutet Aus.
Antriebs-
Position
Logo
Phase
Luftantrieb
Hilfsantrieb1
Frequenzumrichter
Brennstoffantreib
Hilfsantrieb2
Hilfsantrieb3
Gemeinsamme
Ein/Ausgänge
Logo
Phase
Startsignal (A)
Gebläseschützkon. (E)
Sicherheitskette (E)
Alarm
Luftdruck (E)
Gebläsemotor (A)
Regler
Logo
Phase
Temperaturwächter
ext. Wärmeanforderung
akt. Sollwert
akt. Istwert
