58

Menüs der Regler

Fortsetzung

3 Komponenten-3-Punkt-Regler-Setup

1. Betätigen Sie im Menü

3 Komponenten Regler Setup

die Schaltfläche

3 Punkt Reg-

ler

.

2. Der Reglername wird gelb hinterlegt ange-

zeigt.

3. In den grün hinterlegten Eingabefeldern

Dampfmenge

,

Wassermenge

und

Niveau

werden die eingestellten Signale angezeigt.
Mit einem Klick in das Eingabefeld werden
alle eingerichteten Signale angezeigt.

4. Wählen Sie das Signal aus, welches die Pa-

rameter liefern soll. Weitere Informationen
zum Einrichten der Geräte finden Sie im
Menü

CAN-Eingang

und

Analog-Eingang

.

5. In dem grün hinterlegten Eingabefeld

Wichtung

wird der eingestellte Wert angezeigt.

Zur Änderung der Werte klicken Sie in das Eingabefeld. Der Wert wichtet den Einfluss
der Differenz (Dampf- Wassermenge) auf das gemessene Niveausignal.

6. In der Eingabemaske erscheint der aktuelle Wert. Mit Hilfe der eingeblendeten Tasta-

tur kann er überschrieben oder verändert werden.

7. Um den Sollwert zwischen Intern und Extern umzuschalten klicken Sie auf die Schalt-

fläche

Interner Sollwert

/

Externer Sollwert

.

8. Das Signal für einen Externen Sollwert kann eingegeben werden indem Sie auf das

grün hinterlegte Eingabefeld klicken. Alle eingerichteten Signalgeber werden ange-
zeigt.

9. Wählen Sie das Signal aus, welches die Parameter liefern soll. Weitere Informationen

zum Einrichten der Geräte finden Sie im Menü

CAN-Eingang

und

Analog-Eingang

.

10.Im grün hinterlegten Eingabefeld

Stellung

wird der Stellungswertgeber angezeigt. Zur

Auswahl eines Signals, welches die Information für die Stellungsrückmeldung ausgibt,
klicken Sie in das grün hinterlegte Eingabefeld. Alle eingerichteten Signale werden an-
gezeigt.

11.Wählen Sie das Signal aus, welches die Parameter liefern soll. Weitere Informationen

zum Einrichten der Geräte finden Sie im Menü

CAN-Eingang

und

Analog-Eingang

.

12.Im grün hinterlegten Eingabefeld

Auf

und

Zu

wird der jeweils eingestellte Signalemp-

fänger angezeigt. Mit einem Klick in das Eingabefeld werden alle eingerichteten Sig-
nale angezeigt.

13.Wählen Sie den digitalen Ausgang aus, welcher geschaltet werden soll. Weitere Infor-

mationen zum Einrichten der Geräte finden Sie im Menü der digitalen Ausgänge.

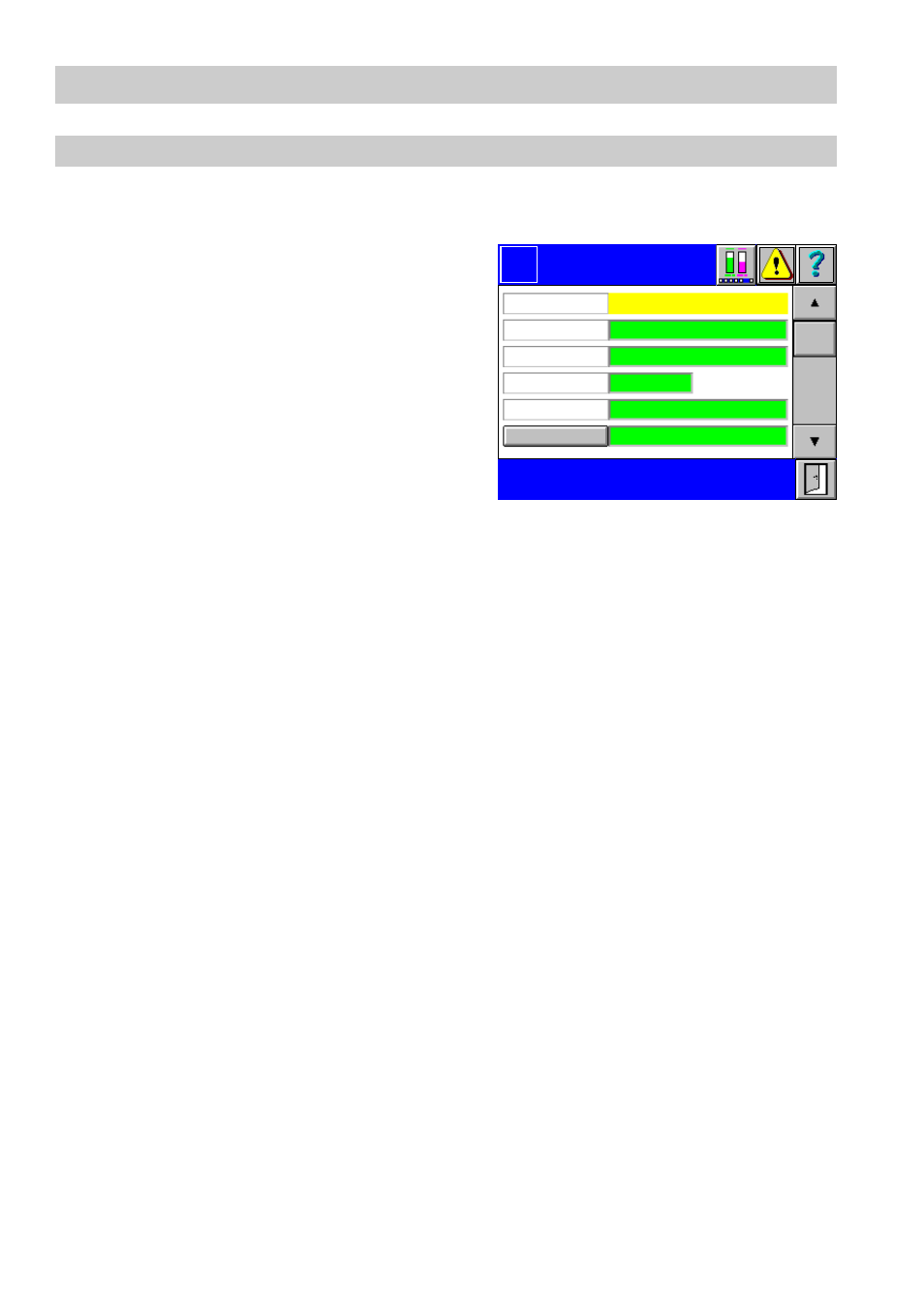

3 Komp. 3-Punkt

Regler-Setup

Logo

NC

Name

Dampfmenge

Wassermenge

Wichtung

Niveau

Int. Sollwert

NC

NC

NC

NC

0.000 %
