69

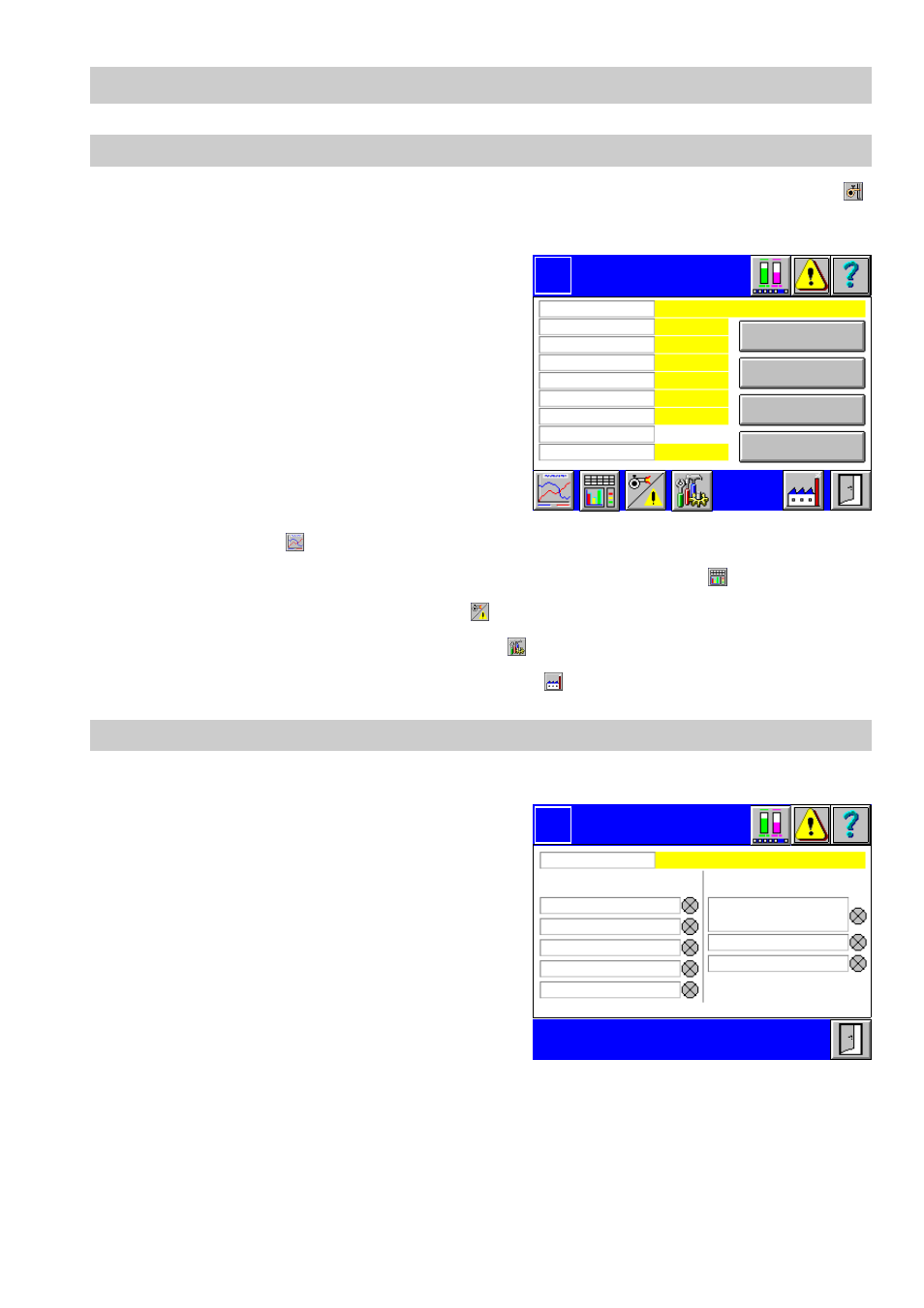

Menü des Brenners
Brenner
Zum Einstellen des Brenners wählen Sie aus dem Menü
Übersicht
die Schaltfläche .
In der Anzeigefläche werden die aktuellen Parameter des Brenners angezeigt.
■ Zur Anzeigen von aktuellen Armaturenwer-
ten wählen Sie die Schaltfläche
Brennstoff .
■ Um Werte der E-Motore angezeigt zu be-
kommen, wählen Sie die Schaltfläche
An-
triebsposition
.
■ Für die Anzeige von Werten der Regelung
wählen Sie die Schaltfläche
Gemeinsame
Ein- / Ausgänge
.
■ Zum Anzeigen der Reglerwerte wählen Sie
die Schaltfläche
Regler
.
■ Zur Konfiguration oder Auswertung der Da-
talogs wählen Sie
.
■ Für die Einstellung oder Abfrage von Mengenangaben wählen Sie .
■ Zum Aufruf der Störhistorie wählen Sie .
■ Zur Konfiguration des Brenners wählen Sie .
■ Um zum Menü Kessel zu gelangen wählen Sie .
Brennstoff Gas/ Öl
1. Betätigen Sie im Menü
Brenner
die Schaltfläche
Brennstoff
.
2. Im Menü werden die Werte der Armaturen
des Brenners in der aktuellen Betriebspha-
se angezeigt. Ein gelb leuchtendes Signal
kennzeichnet Ein und ein grau hinterlegtes
Signal bedeutet Aus.
Brenner Logo
Phase
Sollwert
Istwert
Leistung
Flamme
Brennstoff
O2-Wert
Anlauf-Nr.
Brennstoff
Antriebspos.
Gem. Ein/Ausgänge
Regler
0.0 °C
0.0 °C
0.0 %
0.0 %
0.0 %
Gas
0
0 Brennstoffdurchs.
Brennstoff
Gas
Logo
Phase
Eingänge
Druckwächter-min/
Startfreig.
Zündung
Pilotventil
Ventil 1
ext. Sicherheitsvent.
Ventil 2
Ausgänge
Druckwächter-max
Druckwächter-DK
