Flowserve SPECTORcontrol - Handbuch (Seite 65)

65
Menüs des Kessel
Fortsetzung

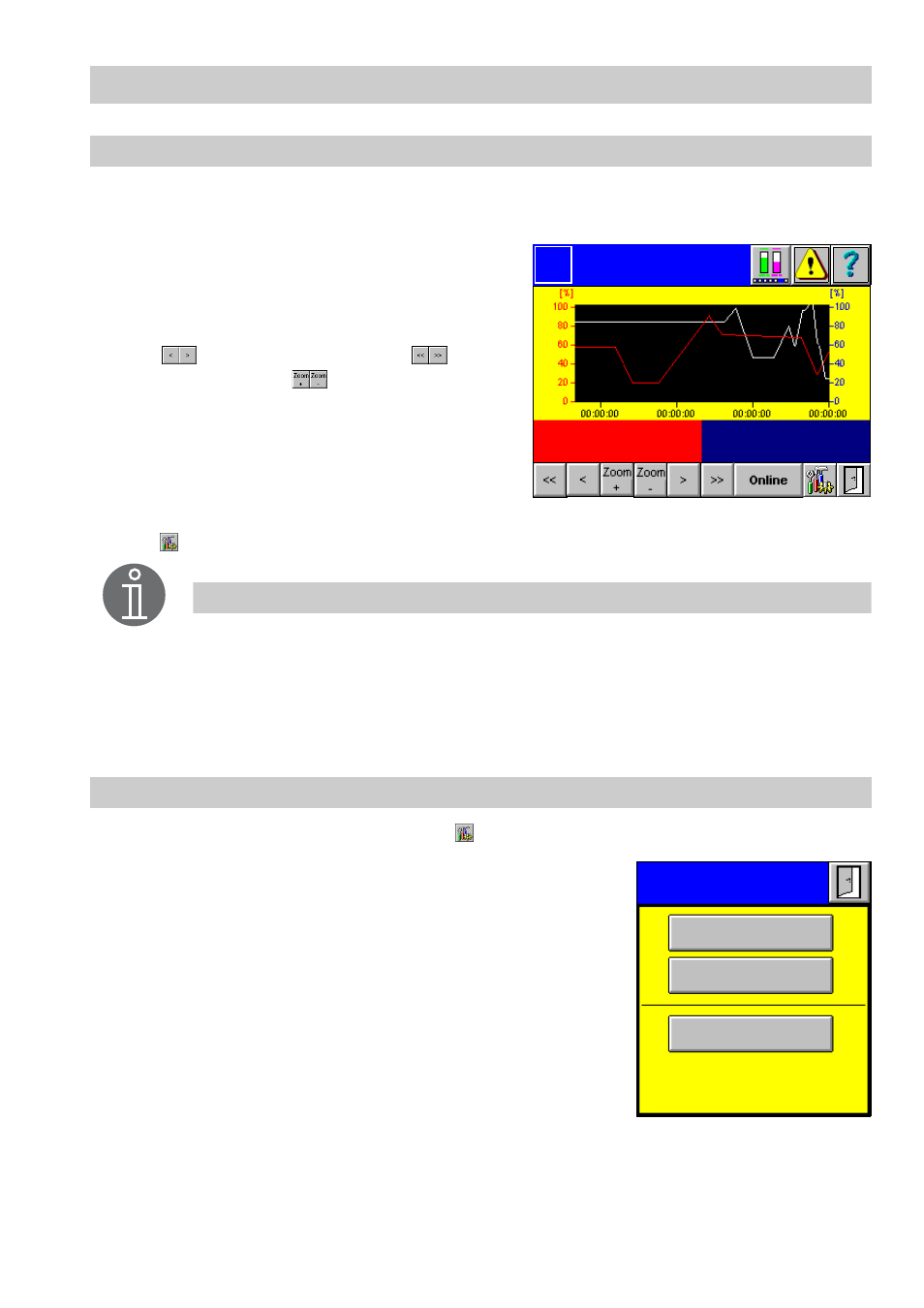

Datalog 1...5
1. Klicken Sie im Menü Datalogs auf das grün hinterlegte Eingabefeld des gewünschten
Datalogs.
2. In der Anzeigefläche erscheint das gewähl-
te Diagramm mit den aufgezeichneten Wer-
ten der letzten 3 Minuten.
3. Um in der Aufzeichnung zu scrollen, wählen
Sie für 3 min Abstände und für 10
min Abstände. Mit verändern Sie die
Einteilung der Zeitachse (strecken/
stauchen).
4. Mit der Schaltfläche
Online
werden die Da-
ten aktualisiert. Der zuletzt gespeicherte
Datensatz wird angezeigt.
5. Mit wird das Menü Dialog 1...5 Bearbeiten geöffnet.
Datalog 1...5 Bearbeiten
1. Betätigen Sie im Menü
Datalog 1...5
.
2. Mit der Schaltfläche
Datalog speichern
wird das aktu-
elle Diagramm gespeichert. Bestätigen Sie das Spei-
chern im sich öffnenden Info-Fenster.
Abgespeicherte Datalogs können per FTP von der
CompactFlash
TM
-Karte ausgelesen werden und z.B.
mit einem Tabellenkalkulationsprogramm ausgewertet
werden.
3. Mit der Schaltfläche
Datalog löschen
wird das aktuelle
Diagramm gelöscht. Bestätigen Sie das Löschen im
sich öffnenden Info-Fenster.
4. Die Schaltfläche
Darstellungsbereich
öffnet das
Menü Datalog 1...5 Darstellungsbereich .
Datalog 1 Logo
LEVEL KESSEL SPEISEWASSER
26.96 /h 52.00 %
Hinweis
Nach einem Klick direkt in die Anzeigefläche wird ein Lineal eingeblendet.
Das Lineal kann innerhalb der Zeitachse verschoben werden. Dabei korres-
pondieren die angezeigten numerischen Messwerte mit der Position des Li-
neals. Mit der Schaltfläche
Online
wird zurück in den aktuellen
Aufzeichnungszustand geschaltet.
Datalog 1
Bearbeiten
Datalog speichern
Datalog löschen
Darstellungsbereich
