55

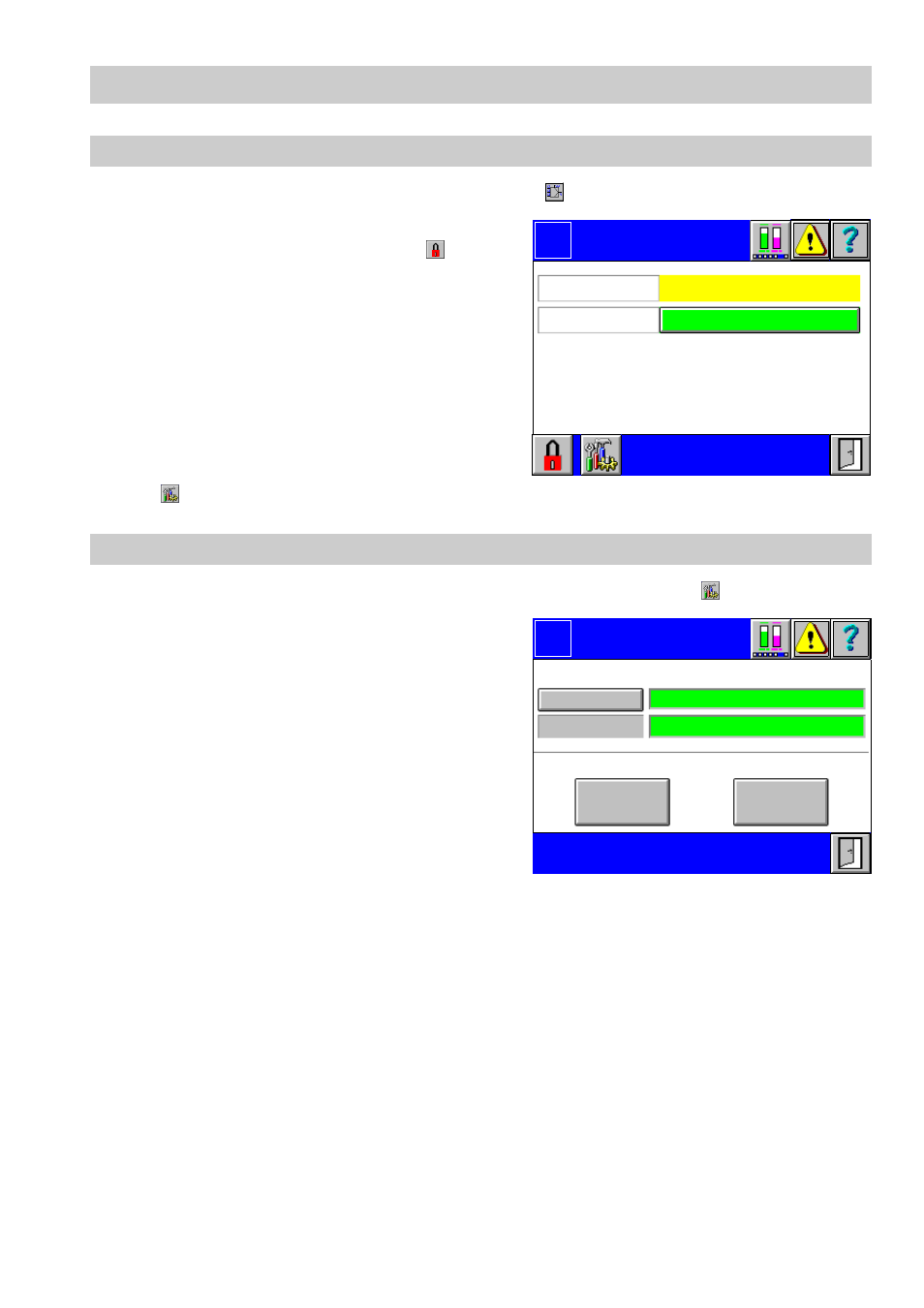

Menüs der Regler
Fortsetzung
3 Komponenten Regler
1. Betätigen Sie im Menü Regler die Schaltfläche .
2. Das Menü
3-Komponenten Regler
ist
passwortgeschützt. Betätigen Sie und
geben Sie Ihr Passwort ein.
3. Der Reglername wird gelb hinterlegt ange-
zeigt.
4. Wenn ein Regler eingestellt ist, wird der
Regler-Typ angezeigt. Ein Klick in das grün
hinterlegte Eingabefeld öffnet das Menü
3
Komponenten ... Regler
.
5. Zum Konfigurieren des Reglers klicken Sie
auf .
3 Komponenten Regler Setup
1. Betätigen Sie im Menü
3-Komponenten Regler
die Schaltfläche .
2. Im oberen grün hinterlegten Eingabefeld
wird die Benennung des zu betrachtenden
Reglers angezeigt. Um den Regler neu zu
benennen klicken Sie in das Eingabefeld.
3. In der Eingabemaske erscheint der aktuelle
Wert. Mit Hilfe der eingeblendeten Tastatur
kann er überschrieben oder verändert wer-
den.
4. Der Regler kann über einen digitalen Ein-
gang freigegeben oder gesperrt werden. Mit
einem Klick in das untere grün hinterlegte
Eingabefeld gelangen Sie in das Auswahlmenü.
5. Wählen Sie das Signal aus, welches den Regler freigibt (1) oder sperrt (0). Weitere
Informationen zum Einrichten der Geräte finden Sie im Menü Digitale Eingänge. Wenn
kein Signal gewählt wurde, erscheint die Bezeichnung NC (nicht verbunden). Der Reg-
ler ist dann permanent freigegeben. Die Anzeige
Freigabe/ Gesperrt
zeigt den Status
an.
6. Mit den beiden Reglerschaltflächen wird der Regler eingeschaltet.
7. Mit der Schaltfläche Aus kann der Regler ausgeschaltet werden.
8. Wenn kein Reglertyp gewählt wurde, zeigt die Status-Anzeige Aus . Ist ein Regler aus-
gewählt, wird die Schaltfläche gelb hinterlegt und die Statusanzeige zeigt
Ein
an.
9. Zur Konfiguration der Regler betätigen Sie die Schaltfläche
Stetig Regler
oder die
Schaltfläche
3 Punkt Regler
.
3 Komponenten
Regler
Logo
nicht parametriert
Name:
Parametriert als:
3 Komp.Regler
Setup
Logo
Reglername Status
Gesperrt
Aus
Parametrierung als:
Stetig
Regler
3 Punkt
Regler
