59
Menüs der Regler
Fortsetzung
3 Komponenten-3-Punkt-Regler-Setup
Fortsetzung
14.Im grün hinterlegten Eingabefeld Offset wird der aktuelle Wert angezeigt. Zur Einga-
be oder Änderung des Wertes klicken Sie in das Eingabefeld.
15.In der Eingabemaske erscheint der eingestellte Wert. Mit Hilfe der eingeblendeten
Tastatur kann er überschrieben oder verändert werden.
16.In den grün hinterlegten Eingabefeldern
Grenzwert Min/ Max
werden die aktuellen
Grenzwerte angezeigt. Zur Eingabe oder Änderung des Wertes klicken Sie in das Ein-
gabefeld.
17.In der Eingabemaske erscheint der eingestellte Wert. Mit Hilfe der eingeblendeten
Tastatur kann er überschrieben oder verändert werden.
18.In den grün hinterlegten Eingabefeldern
Minimal Puls
und
Ventillaufzeit
werden die
aktuellen Werte angezeigt. Zur Eingabe oder Änderung des Wertes klicken Sie in das
Eingabefeld.
19.In der Eingabemaske erscheint der eingestellte Wert. Mit Hilfe der eingeblendeten
Tastatur kann er überschrieben oder verändert werden.
3 Komponenten-Stetig/ 3-Punkt-Regler
1. Betätigen Sie im Menü
3 Komponenten Regler
die grün hinterlegte Schaltfläche
Pa-
rametriert als
.
2. Das Menü ist passwortgeschützt. Betätigen
Sie und geben Sie Ihr Passwort ein.
3. Der Wert der Dampfmenge und der Was-
sermenge wird gelb hinterlegt angezeigt.
Darunter erscheint das aktuelle Niveau, die
Status-Anzeige
Freigabe/ Gesperrt
und
der eingerichtete Regler. Daneben wird der
Sollwert und die aktuelle Reglerstellung an-
gezeigt.
4. Zur Änderung des Internen Sollwertes
klicken Sie in das grün hinterlegte Eingabe-
feld.
Hinweis
Die Min- und Max-Grenzwerte begrenzen den Stellwert des Reglers.
Regel–Istwert = Niveau – (Dampfmenge – Wassermenge) x Wichtung
bei Dampfmenge – Wassermenge > 0.
Bei fehlerhaftem Dampf- bzw. Wassermengensignal arbeitet der Regler nur
mit dem Niveau-Istwert weiter.

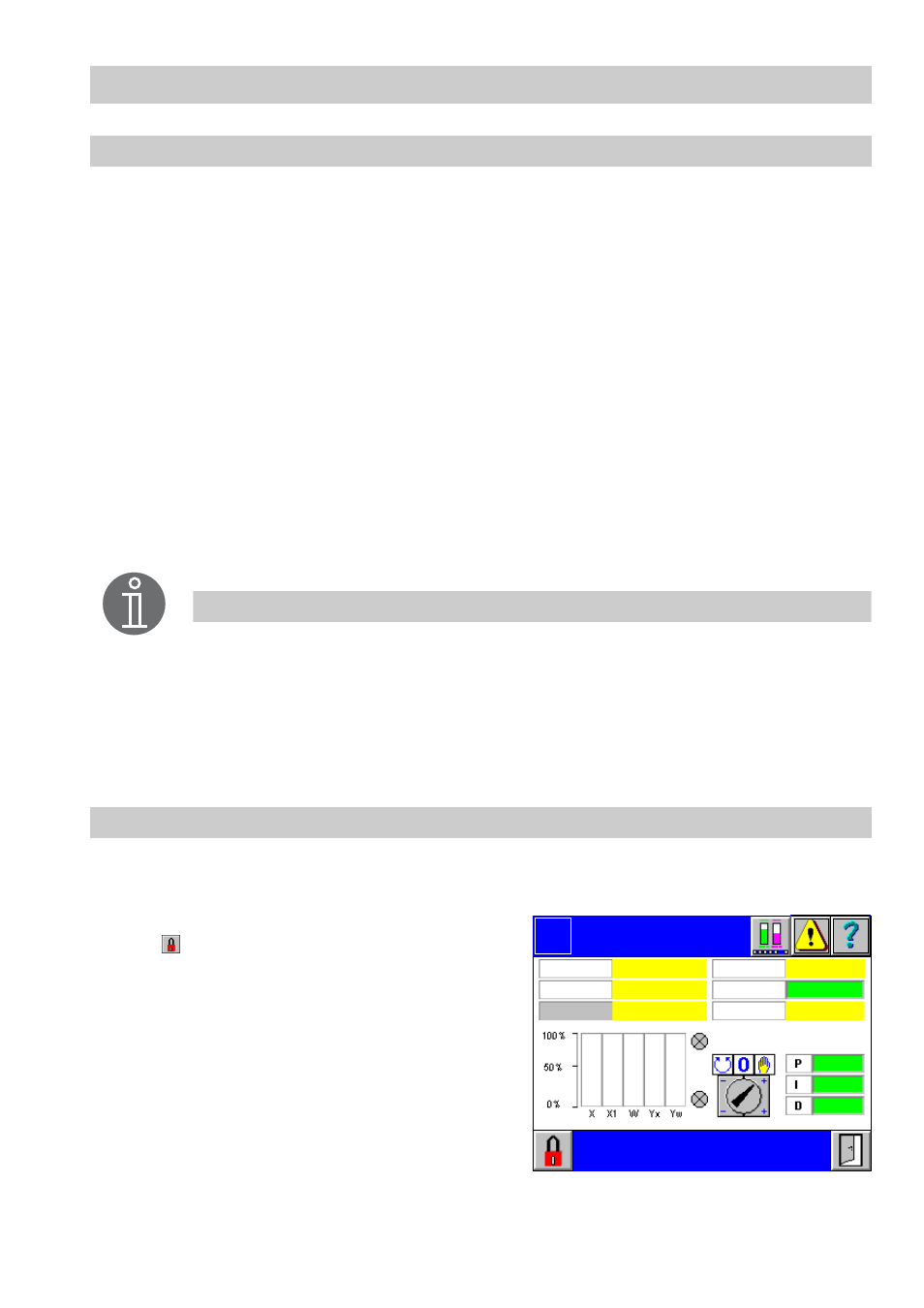

3 Komponenten
3-Punkt Regler
Logo
Wasserm.
Int. Sollw.
Stellung
Dampfm.
Niveau
Gesperrt NC
0.0
0.00 0.00
0.0
0.0
0.00
0
0
