Fortsetzung

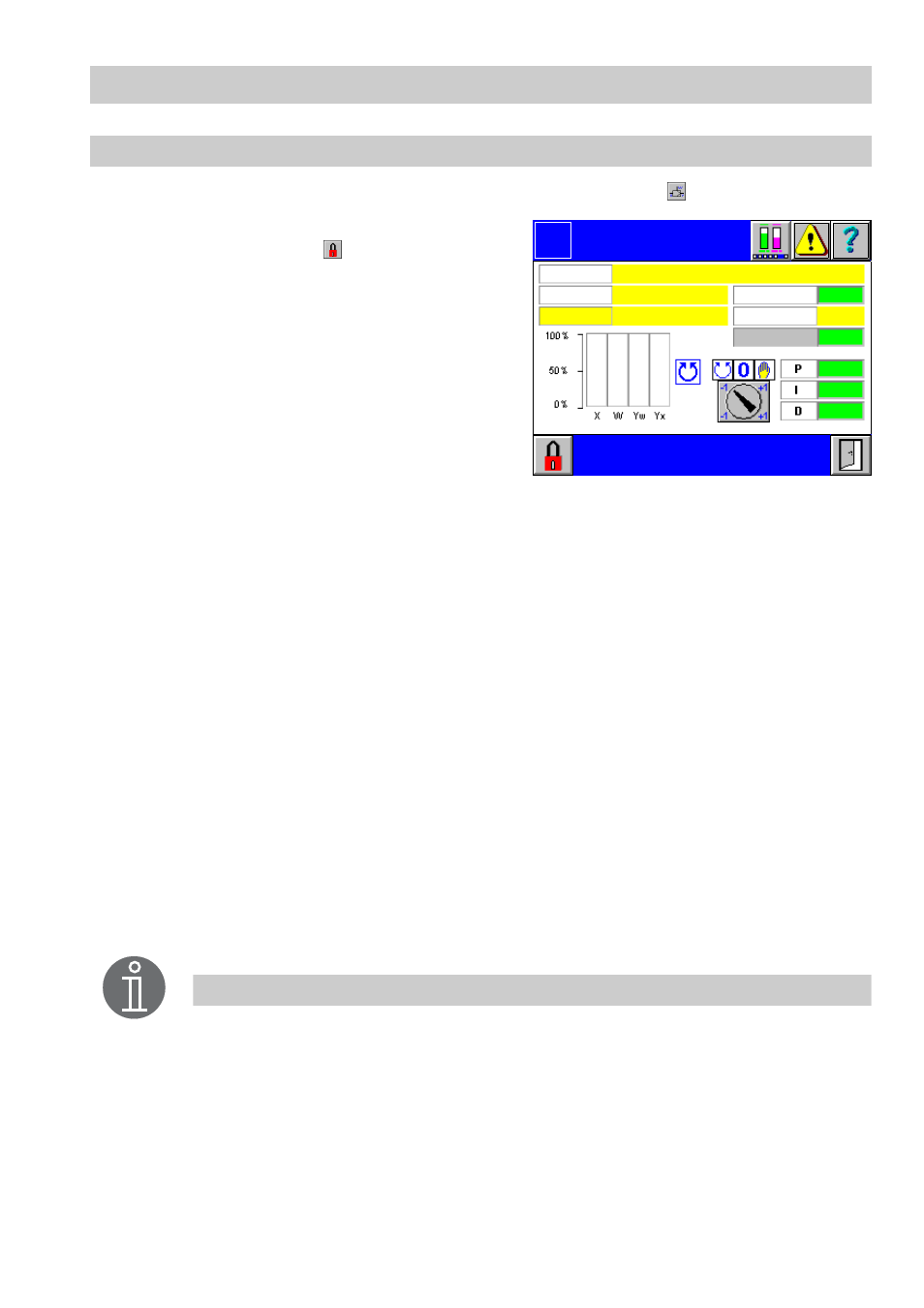

Stetig-Regler
1. Betätigen Sie im Menü
Stetig-Regler Setup
die Schaltfläche
.
2. Das Menü
Stetig-Regler
ist passwortge-
schützt. Betätigen Sie
und geben Sie Ihr
Passwort ein.
3. Der Reglername wird gelb hinterlegt ange-
zeigt. Darunter erscheint der aktuelle Ist-
wert, daneben der Sollwert und darunter die
aktuelle Reglerstellung.
4. Zur Änderung des Internen Sollwertes
klicken Sie in das grün hinterlegte Eingabe-
feld.
5. In der Eingabemaske erscheint der aktuelle
Wert. Mit Hilfe der eingeblendeten Tastatur kann er überschrieben oder verändert wer-
den.
6. Im Eingabefeld
Hand
kann nach der Umschaltung auf Handbetrieb ein Stellwert ein-
gestellt werden. Klicken Sie dazu in das grün hinterlegte Eingabefeld.
7. In der Eingabemaske erscheint der aktuelle Wert. Mit Hilfe der eingeblendeten Tasta-
tur kann er überschrieben oder verändert werden.
8. Mit Hilfe des Schalters kann zwischen Automatikbetrieb, Aus oder Handbetrieb ge-
wählt werden. Die eingestellte Betriebsart erscheint vergrößert links neben dem
Schalter.
9. In den Eingabefeldern
P
(Proportional),
I
(Integral) und
D
(Differential) können die Re-
gelparameter für den PID-Regler eingegeben werden.
10.In der Eingabemaske erscheint der aktuelle Wert. Mit Hilfe der eingeblendeten Tasta-
tur kann er überschrieben oder verändert werden.
11.Unter der Status-Anzeige Freigabe/ Gesperrt und dem eingerichteten Regler werden
der Istwert (X), der Sollwert (W), der Stellwert (Yw) und die Stellungsrückmeldung (Yx)
in Form eines Säulendiagramms grafisch dargestellt.
Stetig-Regler
Logo
Regler 1
Istwert
Freigabe
TEST 2
0.0 %
0.0
0.0
NC
0.0
0.0
0.0
0.0
Int. Sollw.
Stellung
Hand:
Hinweis
In diesem Menü kann nur der Interne Sollwert eingestellt werden.
Bei dem Wechsel der Schalterstellung von Automatikbetrieb auf Aus wird der
aktuelle Stellwert (Yw) des Reglers in das Feld Hand übernommen.
Ist der Regler mit einem externen Sollwertgeber beschaltet und ist dieser de-
fekt, so wird der interne Sollwert aktiv und einstellbar.
