41

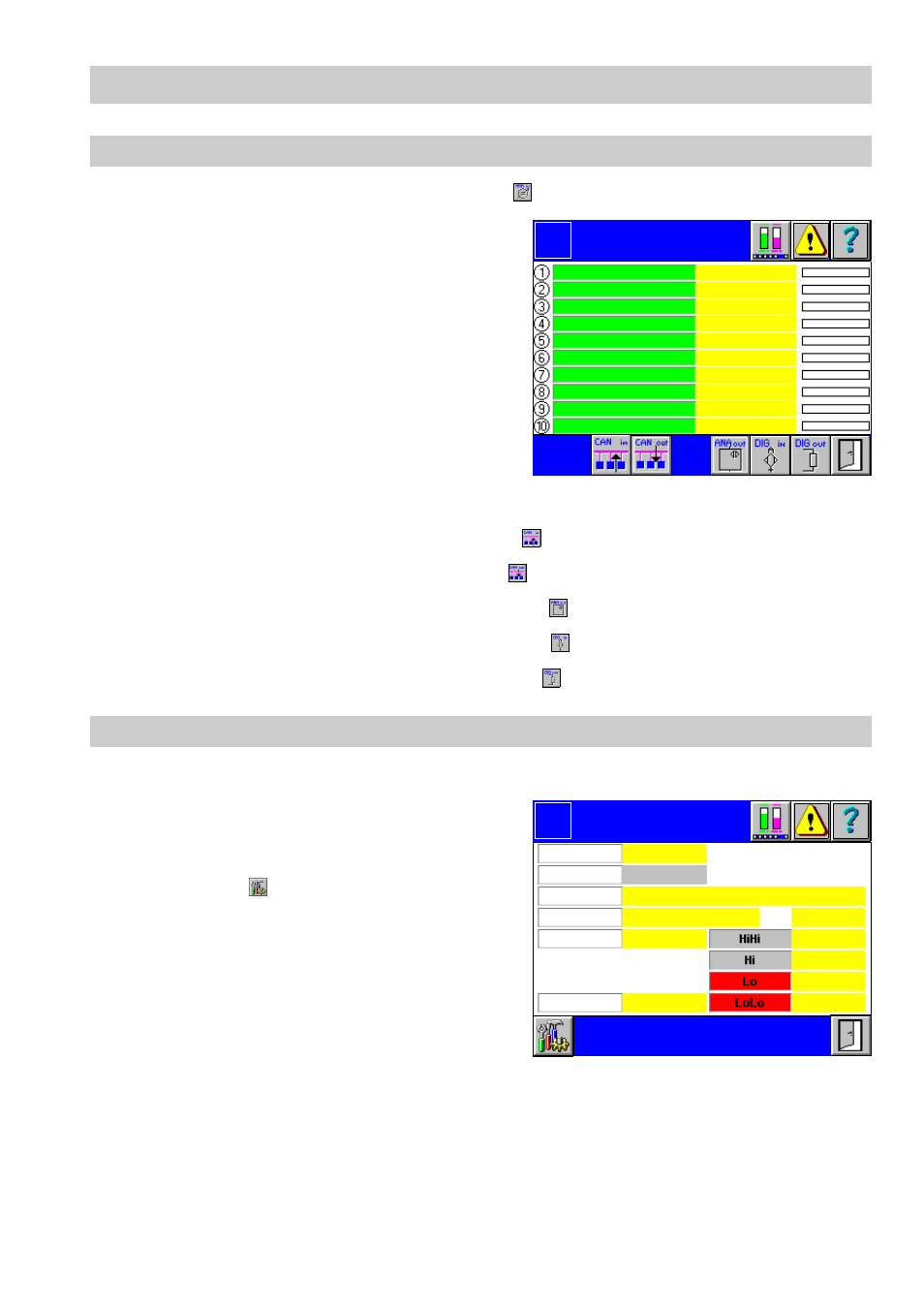

Menüs der Ein-/ Ausgänge
Fortsetzung
Analog 1..10 Eingang
1. Betätigen Sie im Menü Ein- oder Ausgänge .
2. In grün hinterlegten Eingabefeldern werden
die Benennungen der aktuellen Analogen
Eingänge aufgelistet. Aktive Eingänge wer-
den links durch eine gelb leuchtende Zahl si-
gnalisiert. Rechts wird der aktuelle
Messwert, seine Dimension und die grafi-
sche Anzeige dargestellt. Aktuelle Alarme
werden für jeden Eingang durch eine Markie-
rung links neben der Grafik angezeigt.
3. Um einen Eingang zu konfigurieren klicken
Sie in das grün hinterlegte Eingabefeld. Es
erscheint das Menü
Analog Eingang 1...10
.
■ Zur Anzeigen der CAN-Eingänge wählen Sie .
■ Zum Aufruf der CAN-Ausgänge wählen Sie .
■ Zum Aufruf der Analogen Ausgänge wählen Sie .
■ Zur Anzeigen der Digitalen Eingänge wählen Sie .
■ Zum Aufruf der Digitalen Ausgänge wählen Sie .
Analog Eingang 1..10
1. Klicken Sie im Menü
Analog 1..10 Eingang
in das grün hinterlegte Eingabefeld.
2. In der Anzeigefläche werden die Parameter
des Analogen Eingangs angezeigt.
3. Zur Konfiguration des Analogen Eingangs
betätigen Sie .
Analog 1..10
Eingang
Logo
Analog
Eingang 1
Logo
PT100
Name
Aus
Typ
PT 100
Messwert 0.00
0.00
0.00
AE Status
Bereich 100%
Bereich 0%
0.00
0.00
0.00
0.00
OK
