Fortsetzung

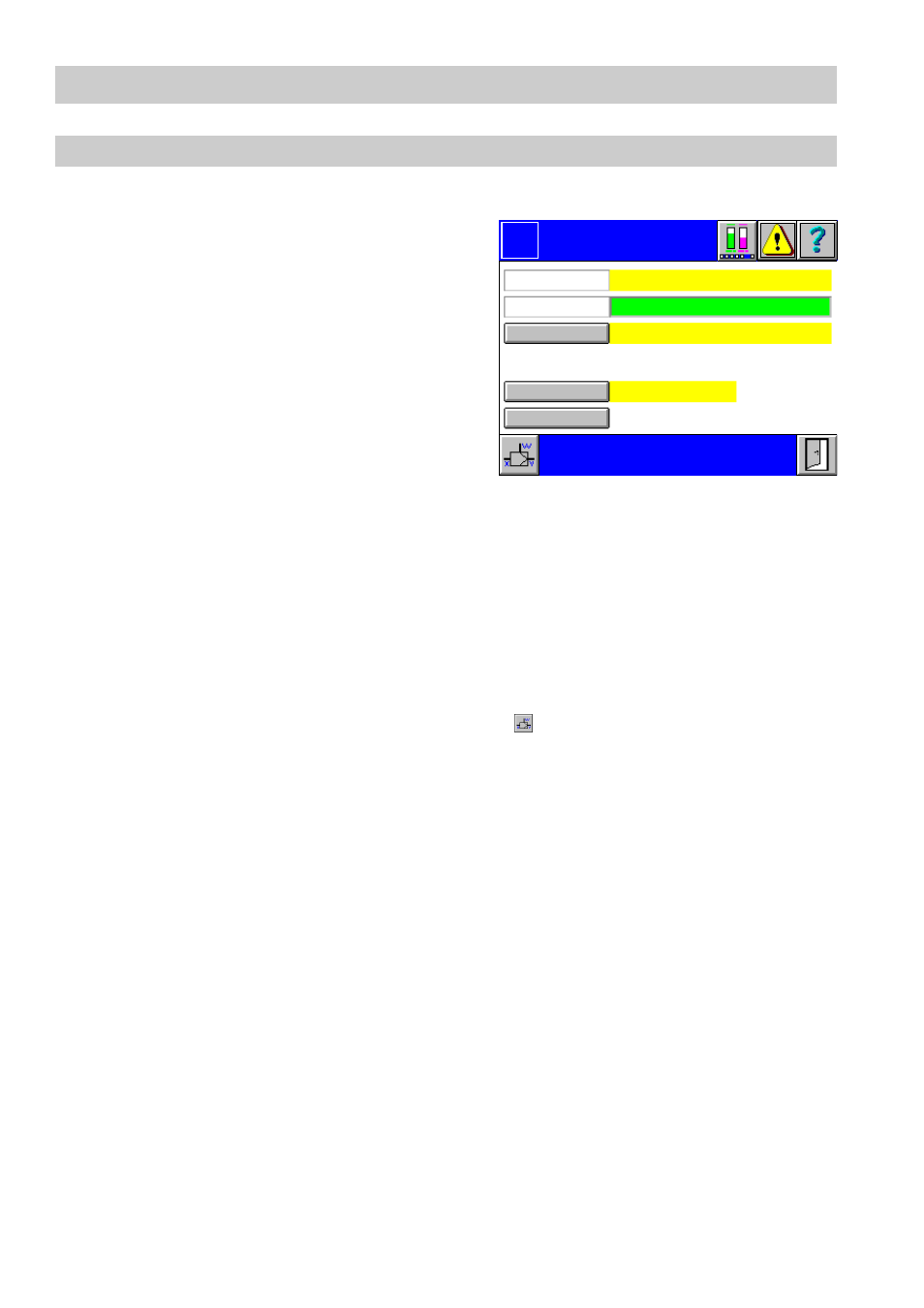

2-Punkt-Regler Setup
1. Betätigen Sie im Menü
Regler Setup
die Schaltfläche
2 Punkt Regler
.
2. Der Reglername wird gelb hinterlegt ange-
zeigt.
3. Im grün hinterlegten Eingabefeld
Istwert
wird der Istwertgeber angezeigt. Mit einem
Klick in das Eingabefeld werden alle einge-
richteten Signale angezeigt.
4. Wählen Sie das Signal aus, welches die Pa-
rameter liefern soll. Weitere Informationen
zum Einrichten der Geräte finden Sie im
Menü CAN-Eingang und Analog-Eingang.
5. Um zwischen Zu- und Ablaufregelung zu
wechseln, klicken Sie auf die Schaltfläche Zu- oder Ablaufregelung. Die gewählte
Schaltung wird rechts angezeigt.
6. Im untersten Feld wird die Aktorik benannt. Bei eingestellter Pumpen- und/ oder Ven-
tilregelung wird dies gelb hinterlegt angezeigt.
7. Zum Einstellen der Ventilsteuerung betätigen Sie die Schaltfläche
Ventilsteuerung
.
8. Zum Einstellen der Pumpenregelung betätigen Sie die Schaltfläche
Pumpenrege-
lung
.
9. Zum Parametrieren des Reglers klicken Sie auf
.
2-Punkt-Regler
Setup
Logo
NC
Zulaufregelung
ist parametriert
Ventilsteurg.
Istwert
Regler 1
Ablaufregelung
Pumpenregelg.
Parametriert als:
