38
Menüs der Ein-/ Ausgänge
Fortsetzung
CAN 1..10 Ausgang
1. Betätigen Sie im Menü Ein- oder Ausgänge .

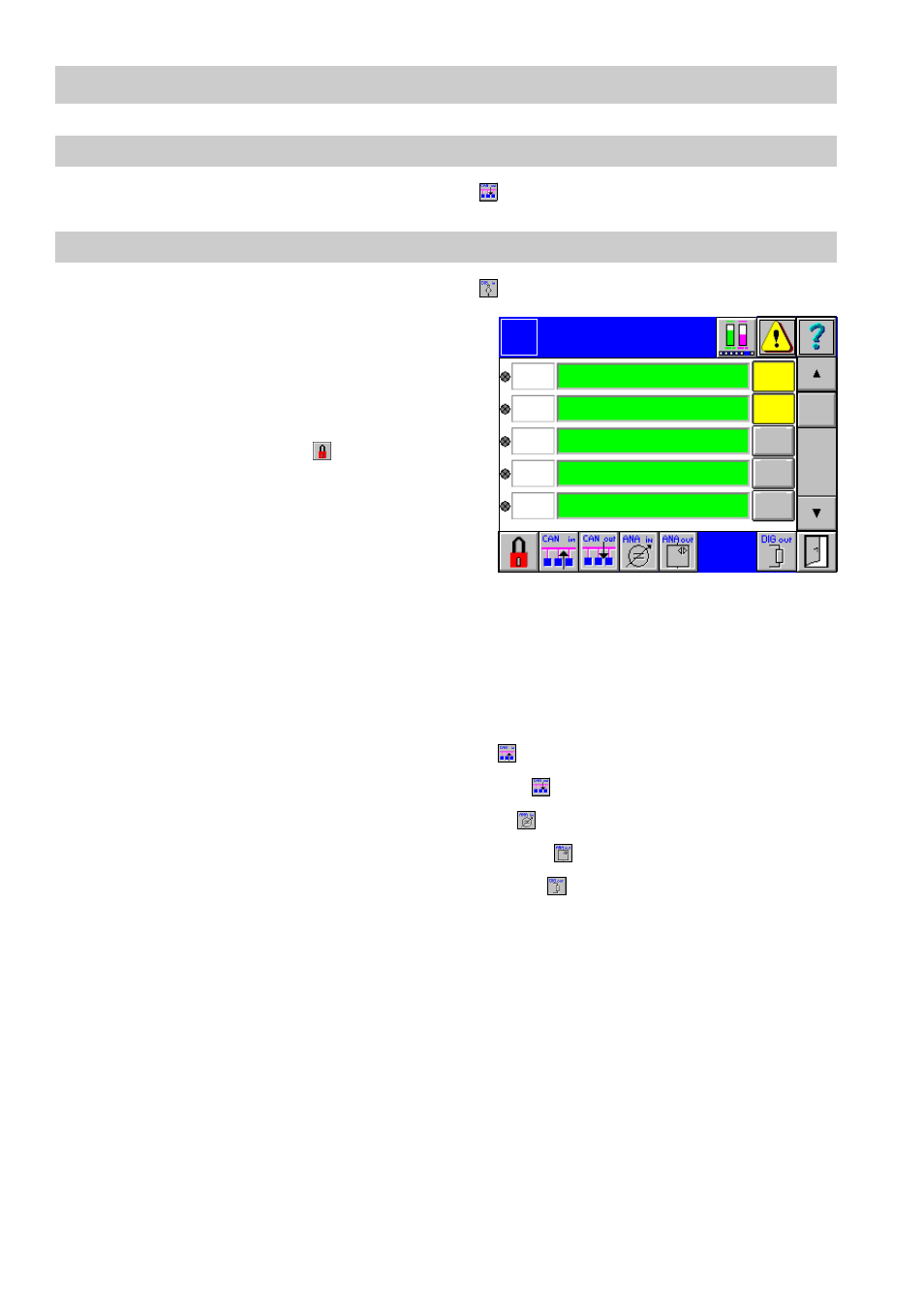

Digitale Eingänge
1. Betätigen Sie im Menü Ein- oder Ausgänge .
2. In der Anzeigefläche werden die ange-
schlossenen Signale aufgelistet. Aktive Ver-
bindungen werden links durch ein gelbes
Signal gekennzeichnet.
3. Das Menü
Digitale Eingänge
ist passwort-
geschützt. Betätigen Sie und geben Sie
Ihr Passwort ein.
4. Zur Benennung eines Signals klicken Sie in
das grün hinterlegte Eingabefeld.
5. In der Eingabemaske kann mit Hilfe der ein-
geblendeten Tastatur der Wert überschrie-
ben oder verändert werden.
6. Mit der dreistufigen Schaltfläche
Alarm
kann ausgewählt werden:
Alarm bei Signalwert 0 (AUS) (gelb hinterlegt)
Alarm bei Signalwert 1 (EIN) (gelb hinterlegt)
Alarm AUS (grau hinterlegt)
7. Zum Wechsel nach CAN-Eingang wählen Sie .
8. Für den Wechsel nach CAN-Ausgang wählen Sie .
9. Zum Wechsel nach Analog-Eingang wählen Sie .
10.Für den Wechsel nach Analog-Ausgang wählen Sie .
11.Für den Wechsel nach Digital-Ausgang wählen Sie .
Digitale
Eingänge
Logo
Sig. 1 Benennung
Sig. 2
Sig. 3
Sig. 4
Sig. 5
Benennung
Alarm
auf 0
Alarm
auf 1
Alarm
Aus
Alarm
Aus
Alarm
Aus
