43

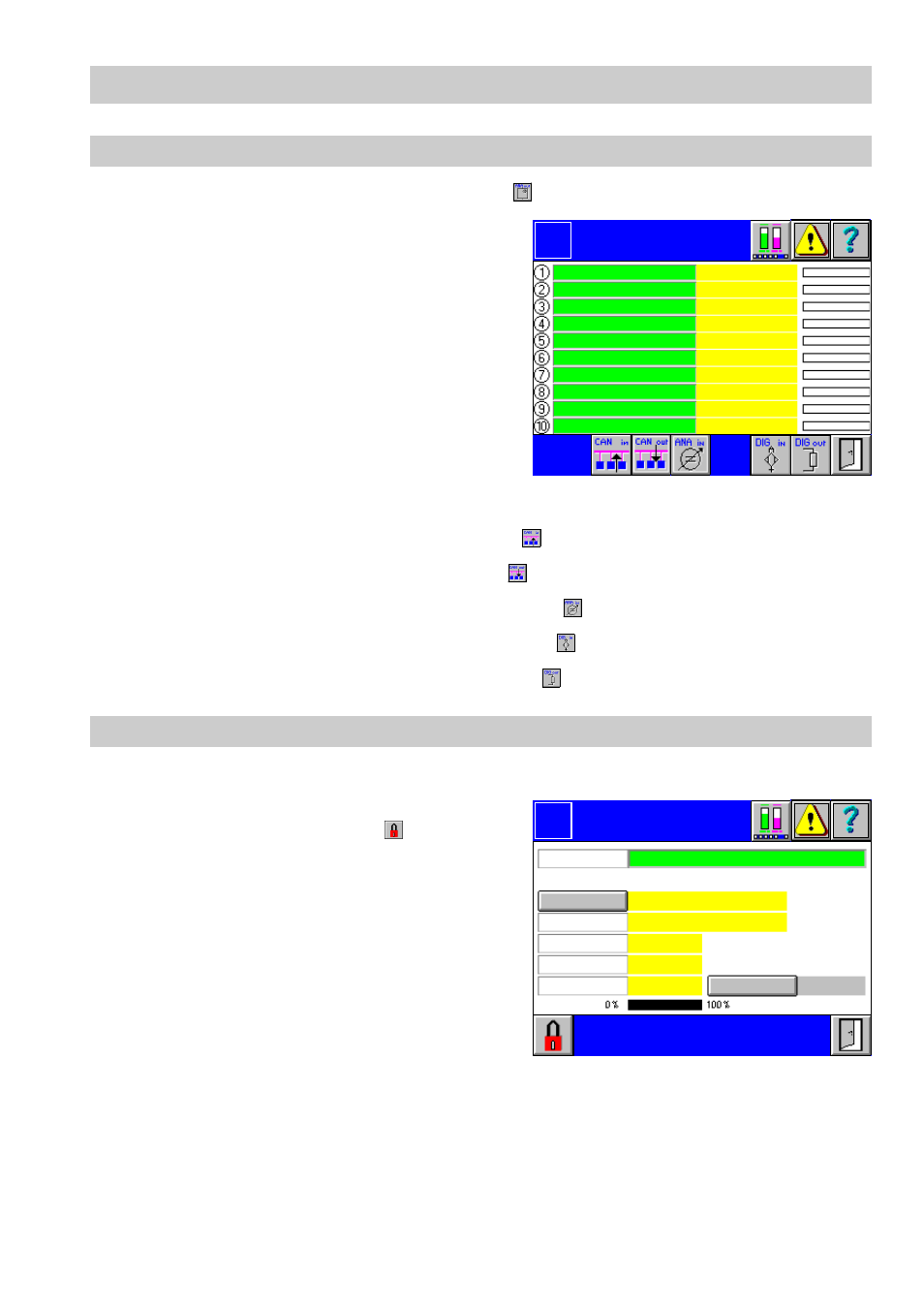

Menüs der Ein-/ Ausgänge
Fortsetzung
Analog 1..10 Ausgang
1. Betätigen Sie im Menü Ein- oder Ausgänge .
2. In grün hinterlegten Eingabefeldern werden
die Benennungen der aktuellen Analogen
Eingänge aufgelistet. Aktive Eingänge wer-
den links durch eine gelb leuchtende Zahl si-
gnalisiert. Rechts wird der aktuelle
Messwert, seine Dimension und die grafi-
sche Anzeige dargestellt. Aktuelle Alarme
werden für jeden Eingang durch eine Markie-
rung links neben der Grafik angezeigt.
3. Um einen Eingang zu konfigurieren klicken
Sie in das grün hinterlegte Eingabefeld. Es
erscheint das Menü
Analog Ausgang 1...10
.
■ Zur Anzeigen der CAN-Eingänge wählen Sie .
■ Zum Aufruf der CAN-Ausgänge wählen Sie .
■ Zur Anzeigen der Analogen Eingänge wählen Sie .
■ Zur Anzeigen der Digitalen Eingänge wählen Sie .
■ Zum Aufruf der Digitalen Ausgänge wählen Sie .
Analog Ausgang 1..10
1. Klicken Sie im Menü
Analog 1..10 Ausgang
in das grün hinterlegte Eingabefeld.
2. Das Menü
Analog Ausgang 1...10
ist pass-
wortgeschützt. Betätigen Sie und geben
Sie Ihr Passwort ein.
3. Zur Benennung des Analogen Ausgangs
klicken Sie in das Eingabefeld
Name
.
4. In der Eingabemaske kann mit Hilfe der ein-
geblendeten Tastatur der Wert überschrie-
ben oder verändert werden.
5. Zur Auswahl des Signaltyps betätigen Sie
die Schaltfläche Typ . Die vorhandenen Ist-
wert-Signaltypen werden aufgelistet. Nach
der Auswahl werden die Werte des Signalgebers angezeigt.
Stellwertausgänge werden im Setup-Menü des Stetig-Reglers festgelegt. Der Regler
hat immer die höhere Priorität.
6. Mit Hilfe der Schaltfläche
AA Ein/ Aus
kann der Analoge Ausgang ein- oder ausge-
schaltet werden.
Analog 1..10
Ausgang
Logo
0.00 %
0.00 %
0.00 %
0.00 %
0.00 %
0.00 %
0.00 %
0.00 %
0.00 %
0.00 %
Analog
Ausgang 1
Logo
wird beschrieben von:
Name
Aus
Bereich 100
Bereich 0
Typ
AA Ein
Name
NC
0.0
0.0
0.0 %
0
AA Aus Ausgabewert
