Fortsetzung

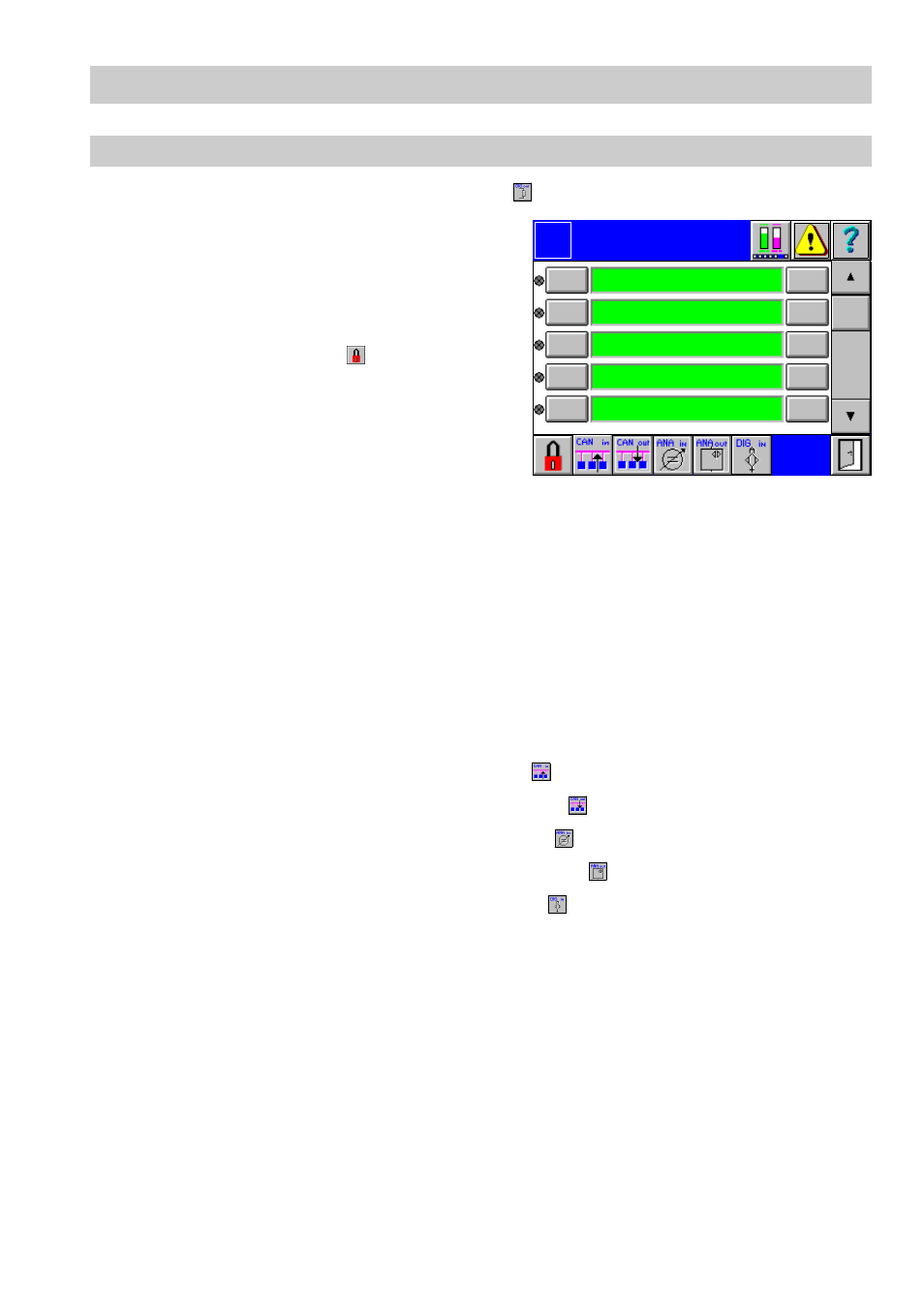

Digitale Ausgänge
1. Betätigen Sie im Menü Ein- oder Ausgänge
.
2. In der Anzeigefläche werden die ange-
schlossenen Signale aufgelistet. Aktive
Ausgänge werden links durch ein gelbes Si-
gnal gekennzeichnet.
3. Das Menü
Digitale Ausgänge
ist passwort-
geschützt. Betätigen Sie
und geben Sie
Ihr Passwort ein.
4. Zur Benennung eines Signals klicken Sie in
das grün hinterlegte Eingabefeld.
5. In der Eingabemaske kann mit Hilfe der ein-
geblendeten Tastatur der Wert überschrie-
ben oder verändert werden.
6. Um die Statusanzeige eines Signals aufzurufen betätigen Sie die links angezeigte
Schaltfläche
Signal 1...10
. Hiermit springen Sie in das nachstehende Menü.
7. Nach Betätigung der Schaltfläche
Alarm
kann der digitale Ausgang mit einem Alarm
(HiHi/LoLo) der CAN-Eingänge bzw. analogen Eingänge verknüpft werden.
8. Wählen Sie das Signal aus, welches die Parameter liefern soll. Weitere Informationen
zum Einrichten der Geräte finden Sie im Kapitel für CAN-Eingang und Analog-Ein-
gang. Nach der Auswahl eines Eingangs muss die Alarmgrenze HiHi oder LoLo fest-
gelegt werden. Beim Auftreten des Alarms wird der digitale Ausgang geschaltet.
9. Zum Wechsel nach CAN-Eingang wählen Sie
.
10.Für den Wechsel nach CAN-Ausgang wählen Sie
.
11.Zum Wechsel nach Analog-Eingang wählen Sie
.
12.Für den Wechsel nach Analog-Ausgang wählen Sie
.
13.Zum Wechsel nach Digital-Eingang wählen Sie
.
Digitale
Ausgänge
Logo
Sig. 1 Benennung
Sig. 2
Sig. 3
Sig. 4
Sig. 5
Alarm
Alarm
Alarm
Alarm
Alarm
