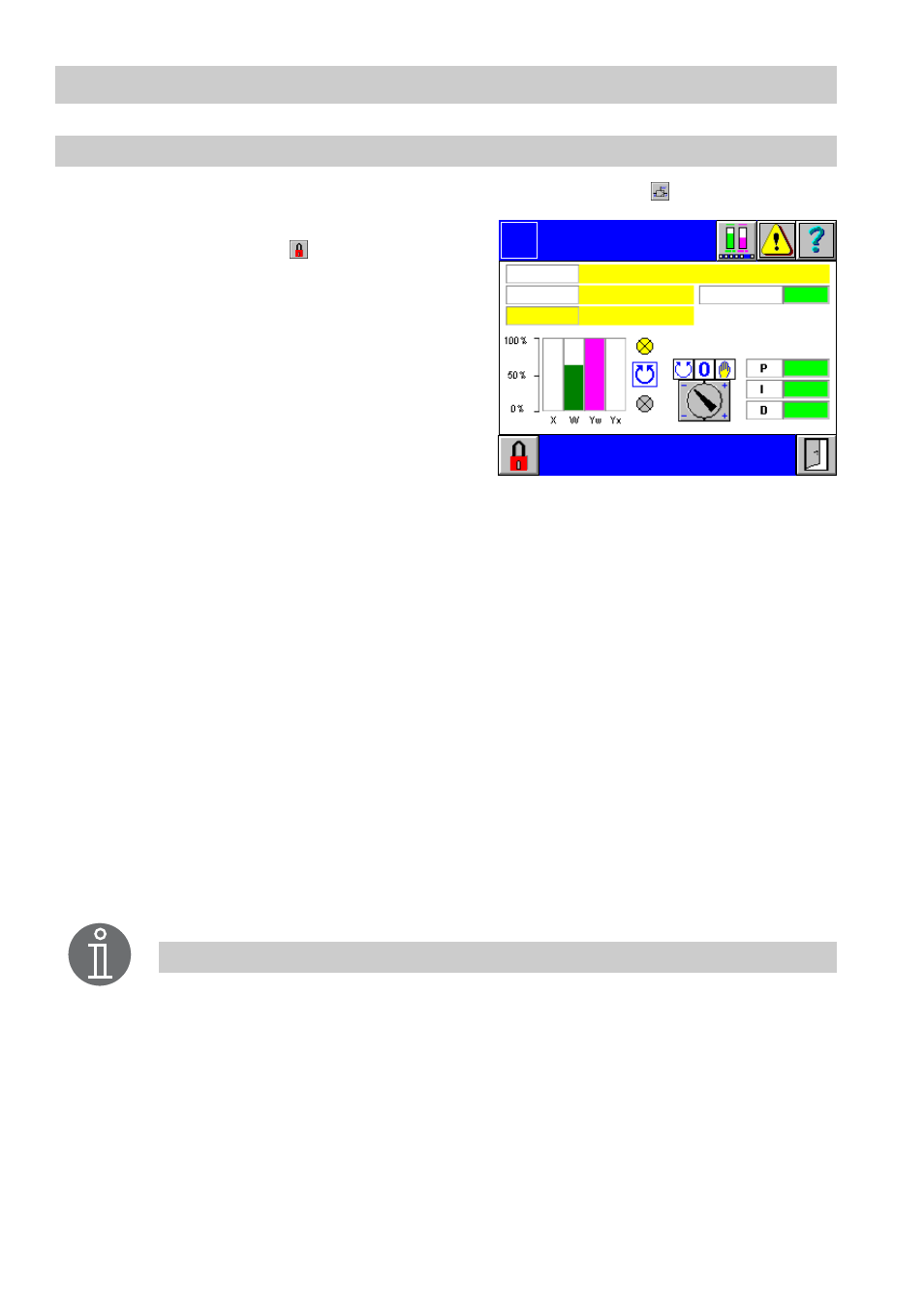

54
Menüs der Regler
Fortsetzung
3-Punkt-Regler
1. Betätigen Sie im Menü 3-Punkt-Regler Setup die Schaltfläche .
2. Das Menü
3-Punkt-Regler
ist passwortge-
schützt. Betätigen Sie und geben Sie Ihr
Passwort ein.
3. Der Reglername wird gelb hinterlegt ange-
zeigt. Darunter erscheint der aktuelle Ist-
wert und daneben der Sollwert.
4. Zur Änderung des Internen Sollwertes
klicken Sie in das grün hinterlegte Eingabe-
feld.
5. In der Eingabemaske erscheint der aktuelle
Wert. Mit Hilfe der eingeblendeten Tastatur
kann er überschrieben oder verändert werden.
6. Mit Hilfe des Schalters kann zwischen Automatikbetrieb, Aus oder Handbetrieb ge-
wählt werden. Die eingestellte Betriebsart erscheint vergrößert links neben dem
Schalter.
7. Im Handbetrieb öffnet sich eine Maske mit Schaltflächen. Mit den Schaltflächen kann
das Ventil kontinuierlich geöffnet oder geschlossen werden. Die gewählte Schaltfläche
wird farblich hinterlegt und die Lampen links von den Schaltflächen zeigen den Ventil-
hub an.
8. In den Eingabefeldern
P
(Proportional),
I
(Integral) und
D
(Differential) können die Re-
gelparameter für den PID-Regler eingegeben werden.
9. In der Eingabemaske erscheint der aktuelle Wert. Mit Hilfe der eingeblendeten Tasta-
tur kann er überschrieben oder verändert werden.
10.Unter der Status-Anzeige
Freigabe/ Gesperrt
und dem eingerichteten Regler werden
der Istwert (X), der Sollwert (W), der Stellwert (Yw) und die Stellungsrückmeldung (Yx)
in Form eines Säulendiagramms grafisch dargestellt.
3-Punkt-Regler Logo
Regler 1
Istwert
Freigabe
0.0 % 0.0
0.0
0.0
0.0
Int. Sollw.
Hinweis
In diesem Menü kann nur der Interne Sollwert eingestellt werden.
Bei dem Wechsel der Schalterstellung von Automatikbetrieb auf Aus wird der
aktuelle Stellwert (Yw) des Reglers übernommen. Dies gilt nur beim Betrieb
als Stellungsregler.
Ist eine Stellungsrückmeldung parametriert so arbeitet der Regler als Stel-
lungsregler. Ist keine Stellungsrückmeldung parametriert oder ist dieser
Messwertgeber defekt, so arbeitet der Regler als 3-Punkt-Schrittregler.
