73
Menü des Brenners
Fortsetzung

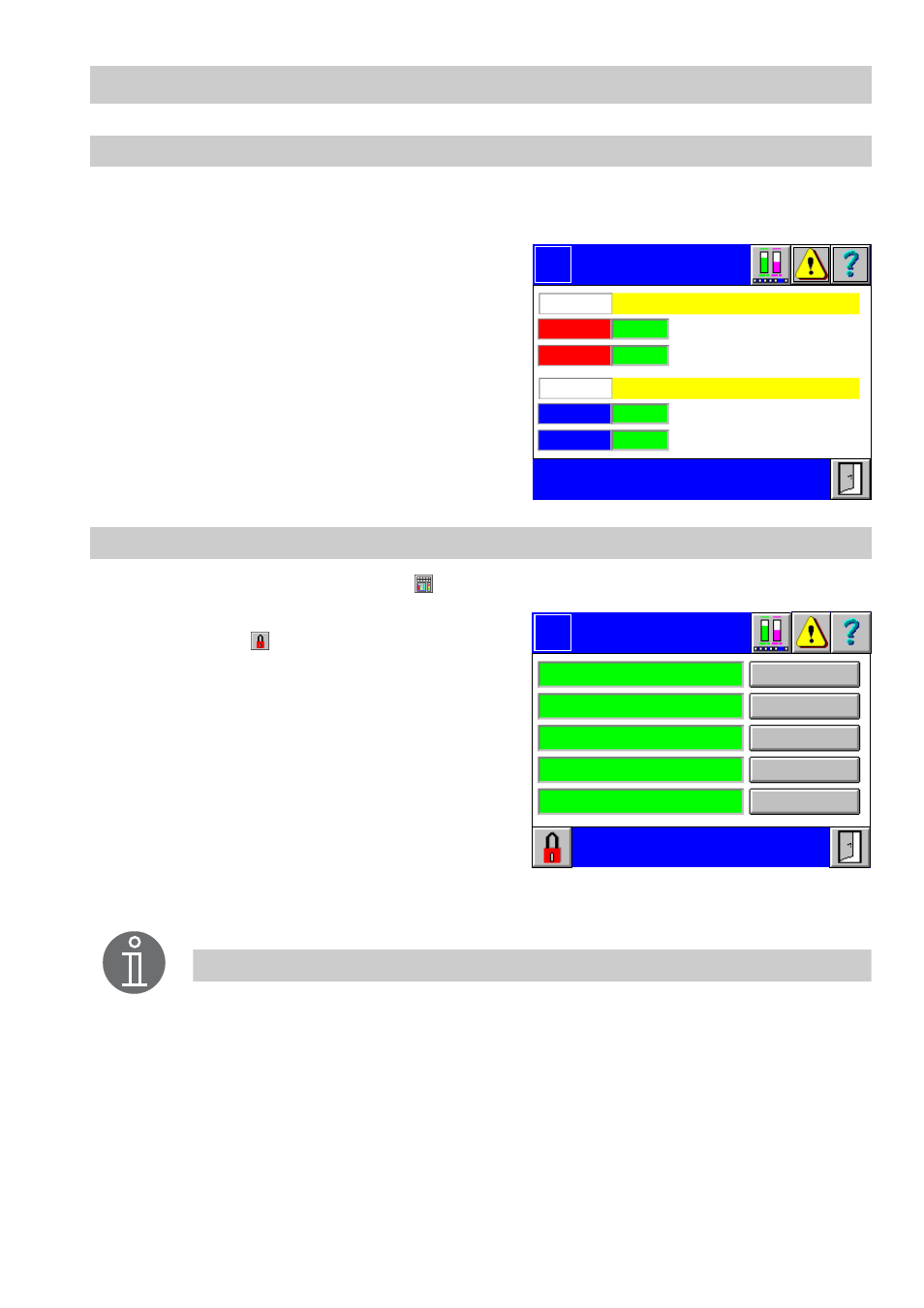

Datalog 1...5 Darstellungsbereich
1. Betätigen Sie im Menü Datalog 1...5 Bearbeiten die Schaltfläche Darstellungsbe-
reich.
2. Wählen Sie für die Kennlinien die Minimal-
und Maximalwerte aus, indem Sie auf die
grün hinterlegten Eingabefelder klicken.
3. In der Eingabemaske erscheint der aktuel-
le Wert. Mit Hilfe der eingeblendeten Tas-
tatur kann er überschrieben oder
verändert werden.
Mengen
1. Betätigen Sie im Menü
Brenner
.
2. Das Menü
Mengen
ist passwortgeschützt.
Betätigen Sie und geben Sie Ihr Pass-
wort ein.
3. In grün hinterlegten Eingabefeldern werden
die Benennung der zu betrachtenden Men-
gen aufgelistet.
4. Um eine Mengenmessung zu konfigurieren,
betätigen Sie die Schaltfläche
Setup Men-
ge 1...5
.
5. Zur Anzeige der Parameter der Mengen-
messung klicken Sie in das jeweilige Einga-
befenster. Das Menü
Menge 1...5 Parameter
wird geöffnet.
Datalog 1
Darstellgsber.
Logo
Signal 2:
Signal 1:
Max:
Min:
Max:
Min:
100
0
100
0
Mengen Logo
Setup Menge 1
Setup Menge 2
Setup Menge 3
Setup Menge 4
Setup Menge 5
Hinweis
Beachten Sie die Dimension der verwendeten Werte. Die Dimension muss
enden mit: /h= pro Stunde,
/m= pro Minute,
/s= pro Sekunde.
