72
Menü des Brenners
Fortsetzung

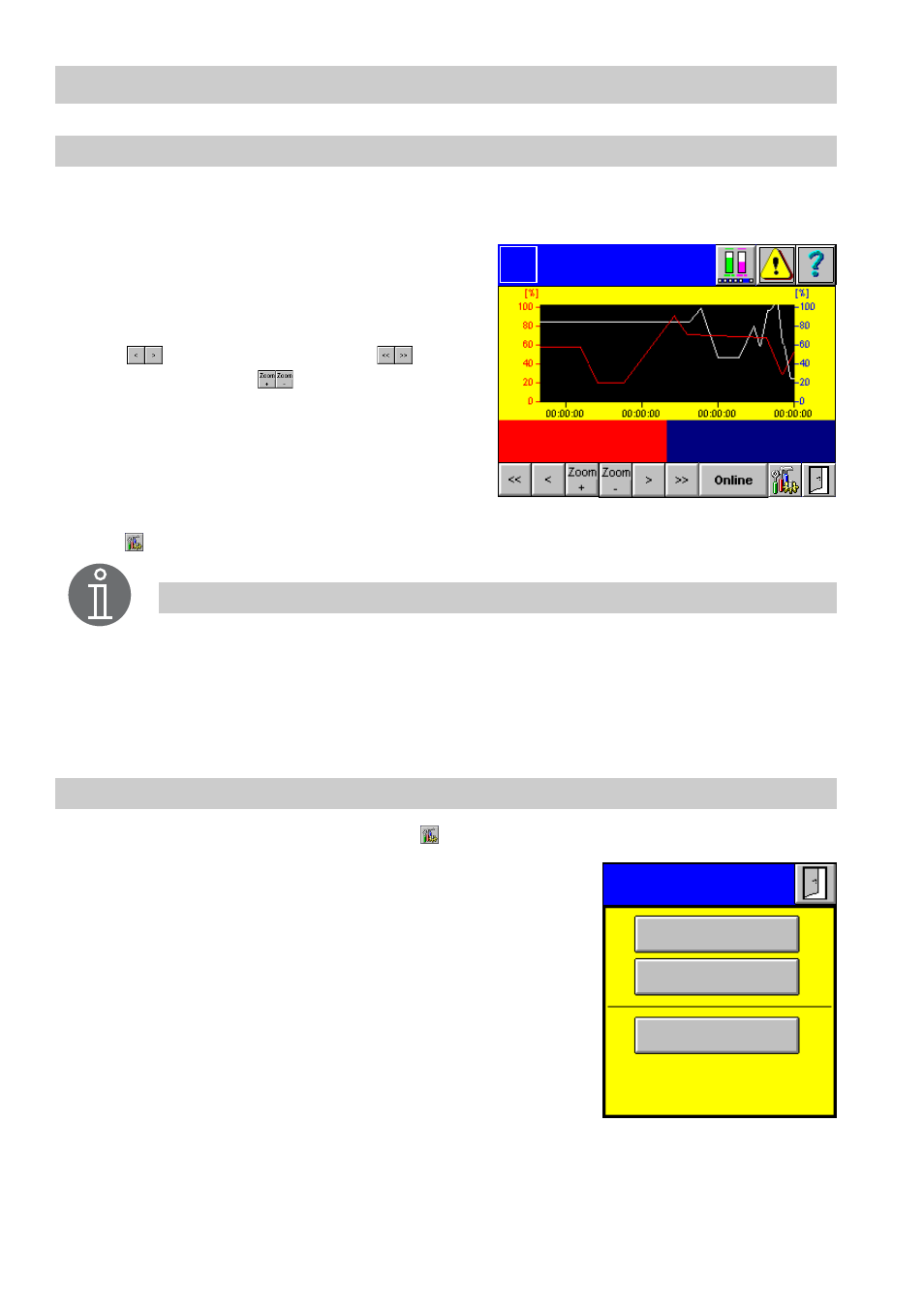

Datalog 1...5
1. Klicken Sie im Menü Datalogs auf das grün hinterlegte Eingabefeld des gewünschten
Datalogs.
2. In der Anzeigefläche erscheint das gewähl-
te Diagramm mit den aufgezeichneten Wer-
ten der letzte 3 Minuten.
3. Um in der Aufzeichnung zu scrollen, wählen
Sie für 3 min Abstände und für 10
min Abstände. Mit verändern Sie die
Einteilung der Zeitachse (strecken/
stauchen).
4. Mit der Schaltfläche
Online
werden die Da-
ten aktualisiert. Der zuletzt gespeicherte
Datensatz wird angezeigt.
5. Mit wird das Menü Dialog 1...5 Bearbeiten geöffnet.
Datalog 1...5 Bearbeiten
1. Betätigen Sie im Menü
Datalog 1...5
.
2. Mit der Schaltfläche
Datalog speichern
wird das aktu-
elle Diagramm gespeichert. Bestätigen Sie das Spei-
chern im sich öffnenden Info-Fenster.
Abgespeicherte Datalogs können per FTP von der
CompactFlash
TM
-Karte ausgelesen werden und z.B.
mit einem Tabellenkalkulationsprogramm ausgewertet
werden.
3. Mit der Schaltfläche Datalog löschen wird das aktuelle
Diagramm gelöscht. Bestätigen Sie das Löschen im
sich öffnenden Info-Fenster.
4. Die Schaltfläche
Darstellungsbereich
öffnet das
Menü
Datalog 1...5 Darstellungsbereich
.
Datalog 1 Logo
LEVEL KESSEL SPEISEWASSER
26.96 /h 52.00 %
Hinweis
Nach einem Klick direkt in die Anzeigefläche wird ein Lineal eingeblendet.
Das Lineal kann innerhalb der Zeitachse verschoben werden. Dabei korres-
pondieren die angezeigten numerischen Messwerte mit der Position des Li-
neals. Mit der Schaltfläche
Online
wird zurück in den aktuellen
Aufzeichnungszustand geschaltet.
Datalog 1
Bearbeiten
Datalog speichern
Datalog löschen
Darstellungsbereich
