35
Menüs der Ein-/ Ausgänge
Fortsetzung

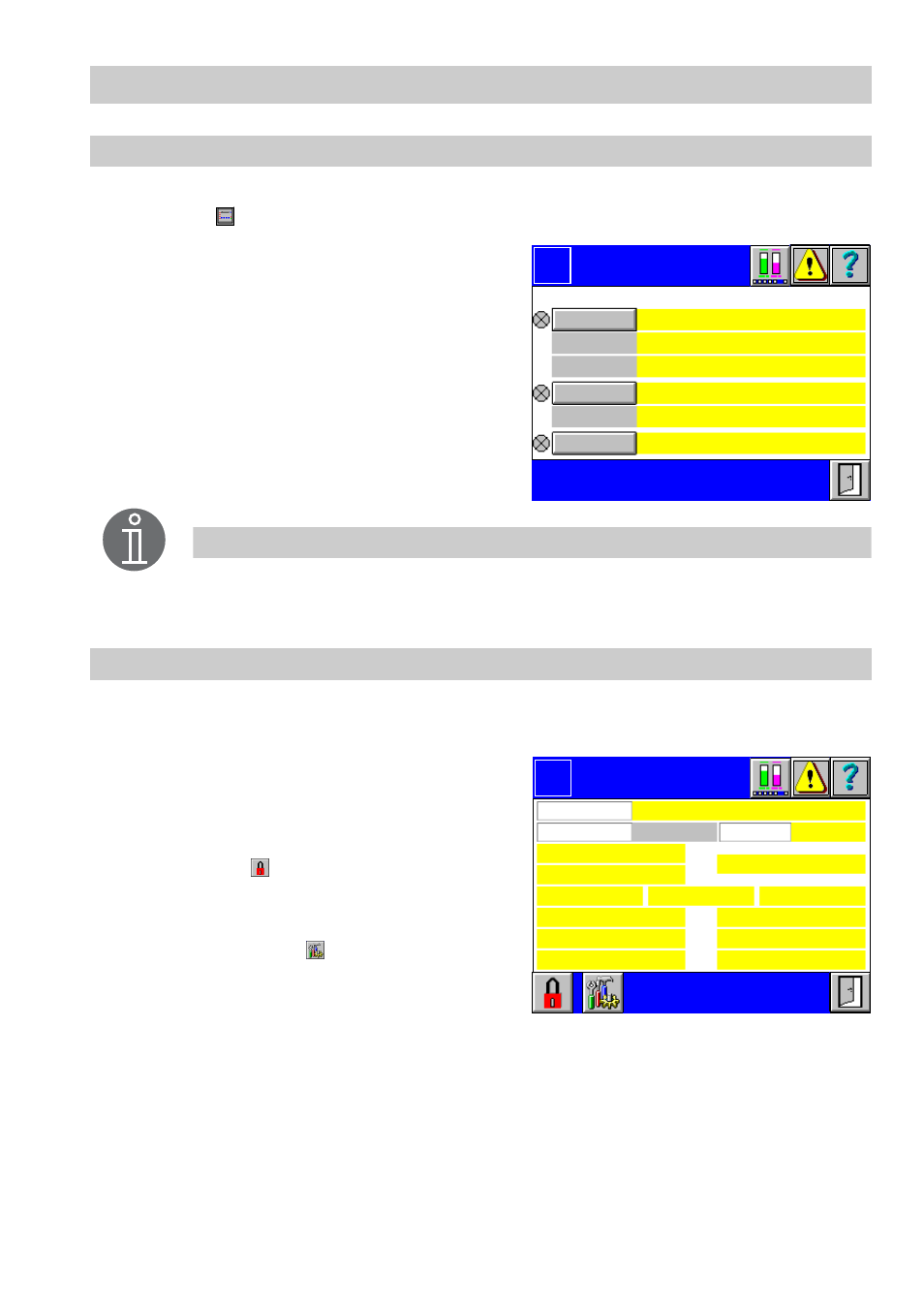

Aktuelle Werte Steuergeräte
Zum Einstellen der Steuergeräte wählen Sie aus dem Menü CAN 1..10 Eingang die
Schaltfläche .
1. In der Anzeigefläche werden die aktuellen
Bezeichnungen und die Node-ID der Steu-
ergeräte angezeigt. Aktive Geräte werden
links mit einem Signal angezeigt. Bei Stö-
rungen werden die Schaltflächen oder
Schriftfelder rot hinterlegt angezeigt.
2. Zur Anzeige oder Konfiguration der Steuer-
geräte wählen Sie die entsprechende
Schaltfläche.
NRS 1-40
Zum Einstellen des Steuergerätes wählen Sie aus dem Menü
Aktuelle Werte Steuerge-
räte
die Schaltfläche
NRS 1-40
.
1. In der Anzeigefläche werden die aktuellen
Parameter vom Steuergerät angezeigt. Stö-
rungen werden rot gekennzeichnet.
2. Das Menü NRS 1-40 ist passwortgeschützt.
Betätigen Sie und geben Sie Ihr Pass-
wort ein.
3. Zur Anzeige des Setup Menüs klicken Sie
auf die Schaltfläche .
Akt. Werte
Steuergeräte
Logo
ID
NRS 1-40
NRG 16-40
NRS 1-41
NRS 1-41
LRR 1-40
Name
0
0
0
0
0
0
NRG 16-40
Hinweis
Eine vollständige Auflistung der vom SPECTOR
control
unterstützten Geräte
befindet sich in der Geräteliste.
NRS 1-40 Logo
NW-Begrenzer
Relais C OK
Name
Aus Node 0
Sonde 1 Online
Relais A OK Relais D OK
Relaisansteuerung OK
Steuergerät Online
Node-ID
Sonde 1 OK
Sonde 1 Kopft. OK
NRS 1-40 OK
Sonde 2 Online
Sonde 2 OK
Sonde 2 Kopft. OK
