5.3 Werkzeug-Korrektur
Einführung
Die TNC korrigiert die Werkzeugbahn um den Korrekturwert für
Werkzeug-Länge in der Spindelachse und um den Werkzeug-Radius
in der Bearbeitungsebene.

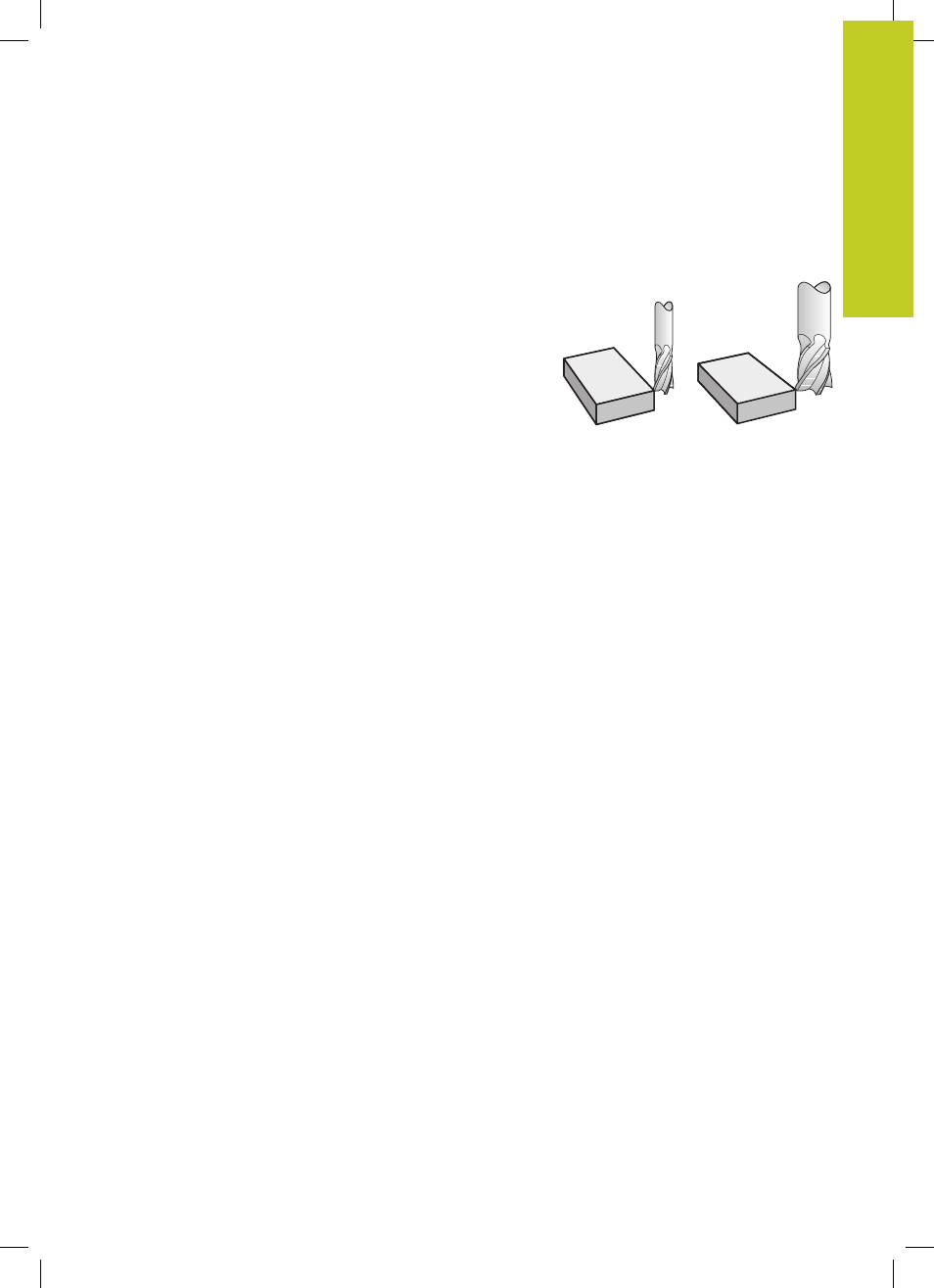

Werkzeug-Längenkorrektur
Die Werkzeug-Korrektur für die Länge wirkt, sobald Sie ein
Werkzeug aufrufen. Sie wird aufgehoben, sobald ein Werkzeug mit
der Länge L=0 (z. B.
TOOL CALL 0) aufgerufen wird.
Bei der Längenkorrektur werden Delta-Werte sowohl aus dem
TOOL CALL-Satz als auch aus der Werkzeug-Tabelle berücksichtigt.
Korrekturwert =
L + DL
TOOL CALL
+
DL
TAB
mit
L:
Werkzeug-Länge
L aus TOOL DEF-Satz oder
Werkzeug-Tabelle
DL
TOOL CALL
:Aufmaß
DL für Länge aus TOOL CALL-Satz
DL
TAB
: Aufmaß
DL für Länge aus der Werkzeug-Tabelle
