Zyklen: Koordinaten-Umrechnungen
18.5 SPIEGELN (Zyklus 8)
18
462
TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014
18.5 SPIEGELN (Zyklus 8)
Wirkung
Die TNC kann Bearbeitung in der Bearbeitungsebene spiegelbildlich
ausführen.
Die Spiegelung wirkt ab ihrer Definition im Programm. Sie wirkt
auch in der Betriebsart
Positionieren mit Handeingabe. Die TNC
zeigt aktive Spiegelachsen in der zusätzlichen Status-Anzeige an.
Wenn Sie nur eine Achse spiegeln, ändert sich der Umlaufsinn
des Werkzeugs. Dies gilt nicht bei SL-Zyklen
Wenn Sie zwei Achsen spiegeln, bleibt der Umlaufsinn erhalten

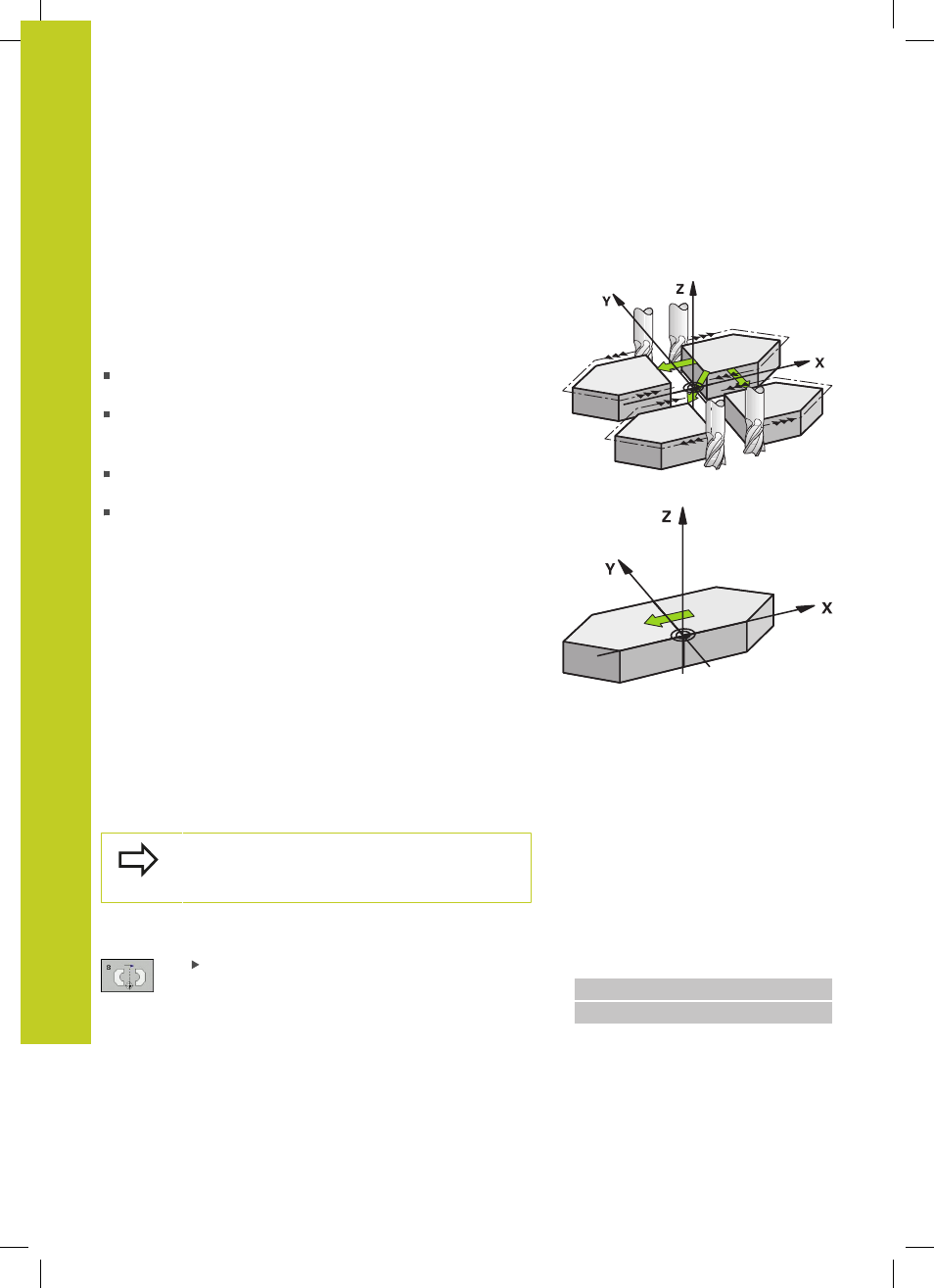

Das Ergebnis der Spiegelung hängt von der Lage des Nullpunkts
ab:
Nullpunkt liegt auf der zu spiegelnden Kontur: Das Element wird
direkt am Nullpunkt gespiegelt
Nullpunkt liegt außerhalb der zu spiegelnden Kontur: Das
Element verlagert sich zusätzlich
Rücksetzen
Zyklus SPIEGELN mit Eingabe
NO ENT erneut programmieren.
Beim Programmieren beachten!
Wenn Sie nur eine Achse spiegeln, ändert sich der
Umlaufsinn beim Konturfräsen. Ein in einem Zyklus
definierter Umlaufsinn bleibt erhalten.
Zyklusparameter
Gespiegelte Achse?: Achsen eingeben, die
gespiegelt werden soll; Sie können alle Achsen
spiegeln – incl. Drehachsen – mit Ausnahme der
Spindelachse und der dazugehörigen Nebenachse.
Erlaubt ist die Eingabe von maximal drei Achsen.
Eingabe-Bereich bis zu 3 NC-Achsen
X, Y, Z, U, V,
W, A, B, C
NC-Sätze
79 CYCL DEF 8.0 SPIEGELN
80 CYCL DEF 8.1 X Y Z
