Tastsystemzyklen
20.1 Allgemeines zu den Tastsystemzyklen
20
476
TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014
20.1 Allgemeines zu den Tastsystemzyklen
HEIDENHAIN übernimmt die Gewährleistung für
die Funktion der Antastzyklen nur dann, wenn
HEIDENHAIN-Tastsysteme eingesetzt werden.
Die TNC muss vom Maschinenhersteller für den
Einsatz von 3D-Tastsystemen vorbereitet sein.
Beachten Sie Ihr Maschinenhandbuch!
Die Tastsystem-Zyklen stehen nur mit der Software-
Option #17 Touch Probe Functions zur Verfügung.
Wenn Sie ein HEIDENHAIN-Tastsystem verwenden ist
die Option automatisch verfügbar.

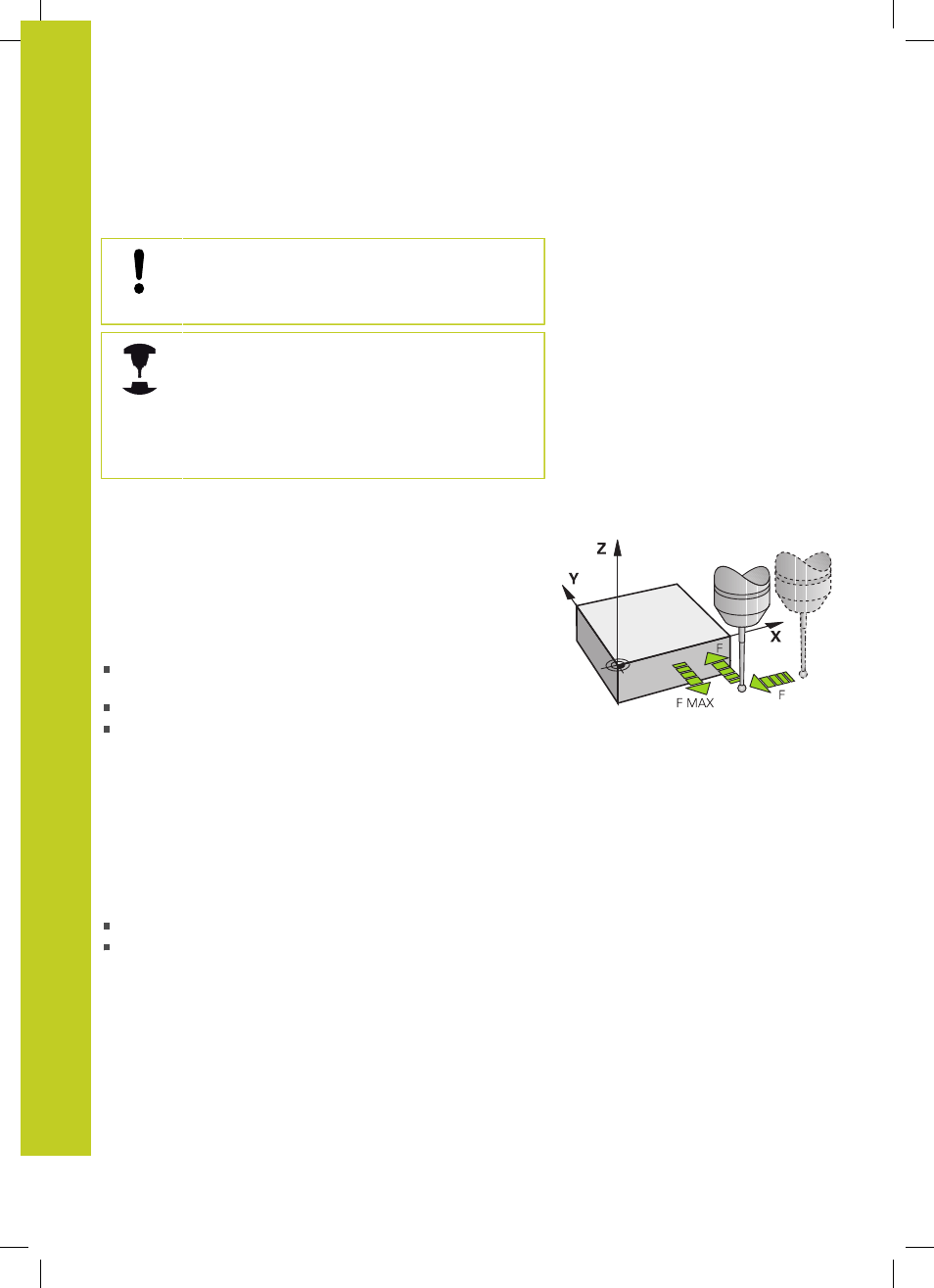

Funktionsweise
Wenn die TNC einen Tastsystem-Zyklus abarbeitet, fährt das 3D-
Tastsystem achsparallel auf das Werkstück zu (auch bei aktiver
Grunddrehung und bei geschwenkter Bearbeitungsebene). Der
Maschinenhersteller legt den Antast-Vorschub in einem Maschinen-
Parameter fest (siehe „Bevor Sie mit Tastsystemzyklen arbeiten“
weiter hinten in diesem Kapitel).
Wenn der Taststift das Werkstück berührt,
sendet das 3D-Tastsystem ein Signal an die TNC: Die
Koordinaten der angetasteten Position werden gespeichert
stoppt das 3D-Tastsystem und
fährt im Eilvorschub auf die Startposition des Antastvorgangs
zurück
Wird innerhalb eines festgelegten Wegs der Taststift nicht
ausgelenkt, gibt die TNC eine entsprechende Fehlermeldung aus
(Weg:
DIST aus Tastsystem-Tabelle).
Tastsystemzyklen in den Betriebsarten Manueller
Betrieb und El. Handrad
Die TNC stellt in den Betriebsarten
Manueller Betrieb und El.
Handrad Tastsystemzyklen zur Verfügung, mit denen Sie:
das Tastsystem kalibrieren
Bezugspunkte setzen
Die manuellen Tastsystemzyklen sind im Kapitel „Handbetrieb
und Einrichten” beschrieben (siehe "3D-Tastsystem verwenden
(Software-Option #17 Touch Probe Functions)", Seite 297).
