Zyklen: Koordinaten-Umrechnungen
18.1 Grundlagen
18
454
TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014
18.1 Grundlagen
Übersicht
Mit Koordinaten-Umrechnungen kann die TNC eine einmal
programmierte Kontur an verschiedenen Stellen des Werkstücks
mit veränderter Lage und Größe ausführen. Die TNC stellt folgende
Koordinaten-Umrechnungszyklen zur Verfügung:

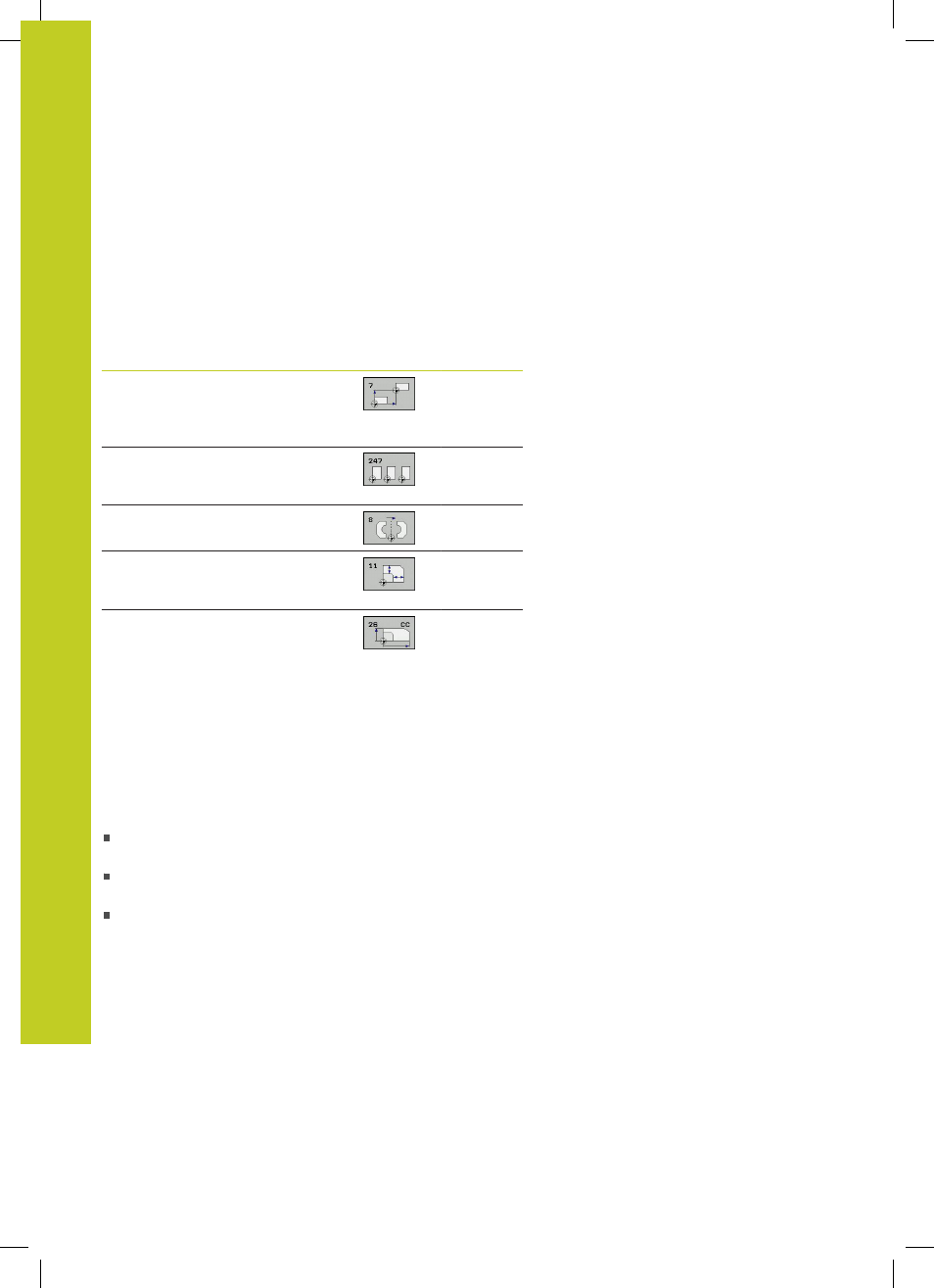

Zyklus Softkey Seite
7 NULLPUNKT
Konturen verschieben direkt im
Programm oder aus Nullpunkt-
Tabellen 455
247 BEZUGSPUNKT SETZEN
Bezugspunkt während des
Programmlaufs setzen 461
8 SPIEGELN
Konturen spiegeln 462
11 MASSFAKTOR
Konturen verkleinern oder
vergrößern 463
26 ACHSSPEZIFISCHER
MASSFAKTOR
Konturen verkleinern oder
vergrößern mit achsspezifischen
Maßfaktoren 464
Wirksamkeit der Koordinaten-Umrechnungen
Beginn der Wirksamkeit: Eine Koordinaten-Umrechnung wird ab
ihrer Definition wirksam – wird also nicht aufgerufen. Sie wirkt so
lange, bis sie rückgesetzt oder neu definiert wird.
Koordinaten-Umrechnung rücksetzen:
Zyklus mit Werten für das Grundverhalten erneut definieren,
z.B. Maßfaktor 1.0
Zusatzfunktionen M2, M30 oder den Satz END PGM ausführen
(abhängig von Maschinen-Parameter
clearMode)
Neues Programm wählen
