Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen
17.2
RECHTECKTASCHE (Zyklus 251)
17
438
TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014

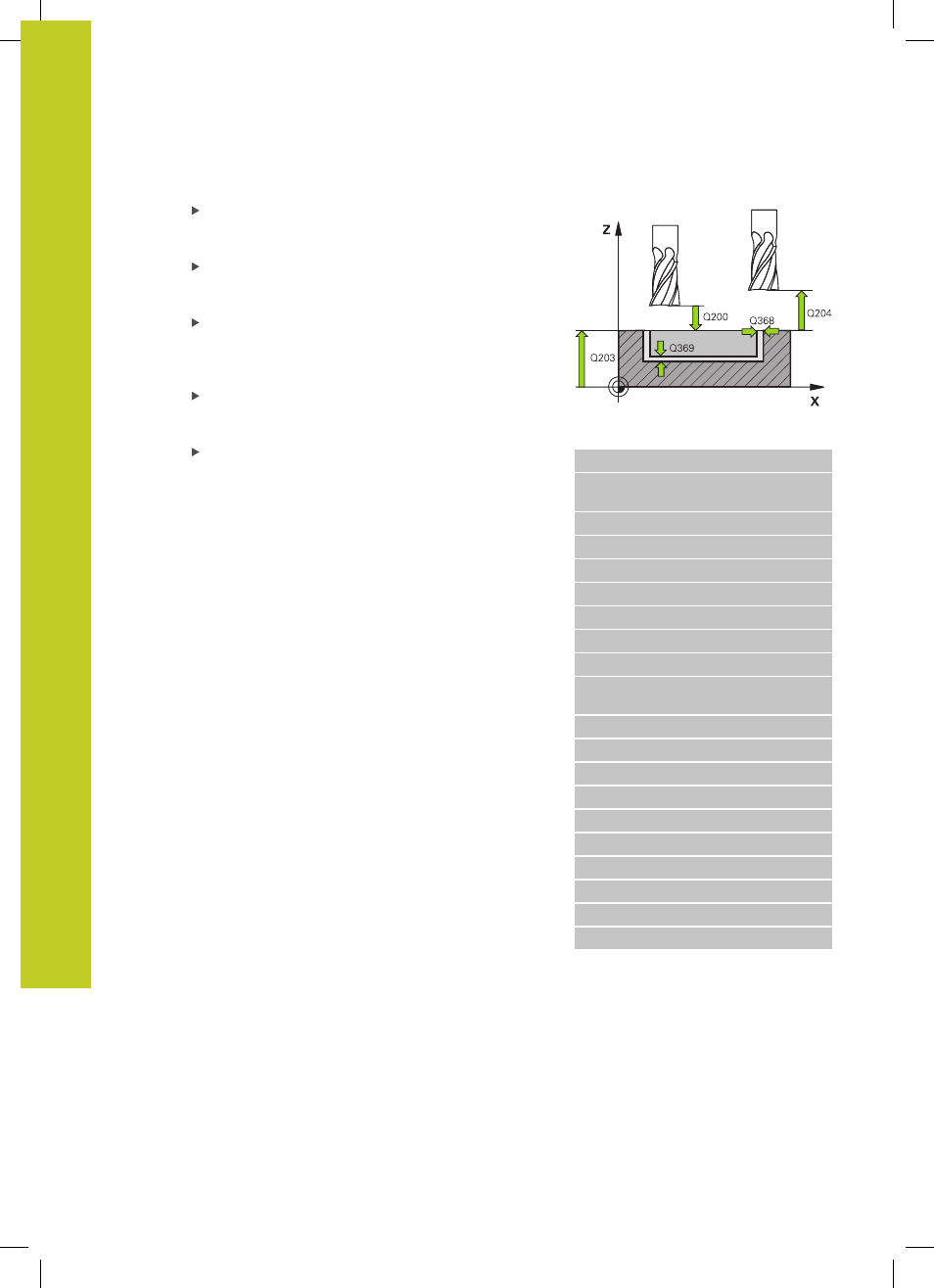

Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
Fräsart Q351: Art der Fräsbearbeitung bei M3
+1
= Gleichlauffräsen
–1
= Gegenlauffräsen
Bahn-Überlappung Faktor Q370: Q370 x
Werkzeug-Radius ergibt die seitliche Zustellung k.
Eingabebereich 0,1 bis 1,414
NC-Sätze
8 CYCL DEF 251 RECHTECKTASCHE
Q215=0
;BEARBEITUNGS-
UMFANG
Q218=80
;1. SEITEN-LAENGE
Q219=60
;2. SEITEN-LAENGE
Q201=-20
;TIEFE
Q367=0
;TASCHENLAGE
Q202=5
;ZUSTELL-TIEFE
Q207=500
;VORSCHUB FRAESEN
Q206=150
;VORSCHUB TIEFENZ.
Q385=500
;VORSCHUB
SCHLICHTEN
Q368=0.2
;AUFMASS SEITE
Q369=0.1
;AUFMASS TIEFE
Q338=5
;ZUST. SCHLICHTEN
Q200=2
;SICHERHEITS-ABST.
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q351=+1
;FRAESART
Q370=1
;BAHN-UEBERLAPPUNG
9 X+50 R0 FMAX
10 Y+50 R0 FMAX M3 M99
