Programmieren: Werkzeugbewegungen
6.2
Werkzeug-Bewegungen
6
176
TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014

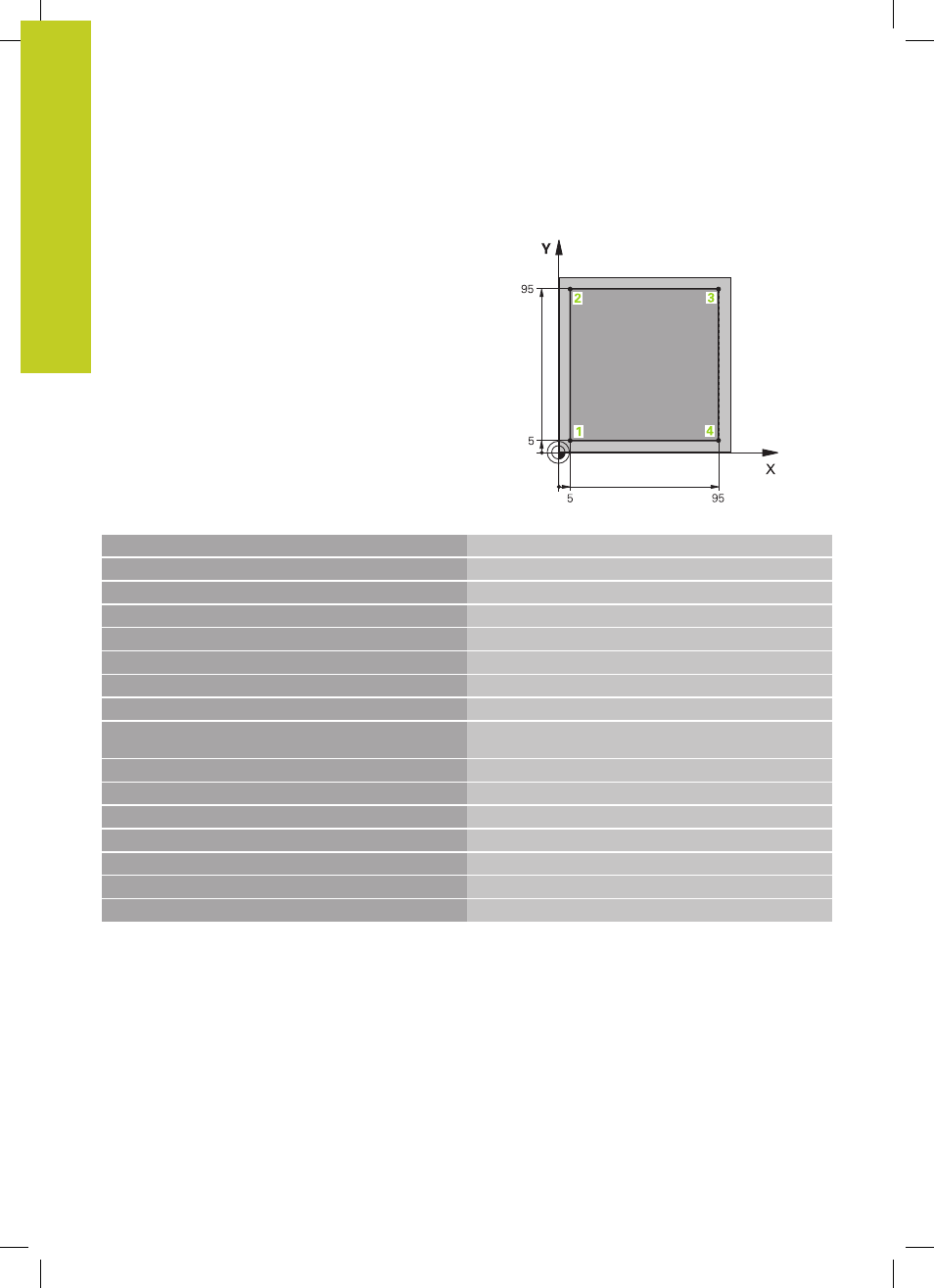

Beispiel: Geradenbewegung
0 BEGIN PGM LINEAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Rohteil-Definition für grafische Simulation der Bearbeitung
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Werkzeug-Aufruf mit Spindelachse und Spindeldrehzahl
4 Z+250 R0 FMAX
Werkzeug freifahren in der Spindelachse mit Eilgang FMAX
5 X-10 R0 FMAX
Werkzeug vorpositionieren
6 Y-10 R0 FMAX
Werkzeug vorpositionieren
7 Z+2 R0 FMAX
Werkzeug vorpositionieren
8 Z-5 R0 F1000 M13
Auf Bearbeitungstiefe fahren mit Vorschub F = 1000 mm/
min
9 X+5 R- F500
Kontur anfahren
10 Y+95 R+
Punkt 2 anfahren
11 X+95 R+
Punkt 3 anfahren
12 Y+5 R+
Punkt 4 anfahren
13 X-10 R0
Kontur schließen und freifahren
14 Z+250 R0 FMAX M30
Werkzeug freifahren, Programm-Ende
16 END PGM LINEAR MM
